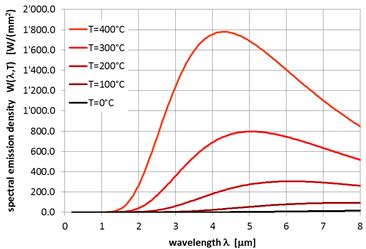

在塑料激光焊接中，下層材料表面吸收激光能量后融化，而后熱量傳送給上層材料并融化上層材料的焊接面，繼而形成完整的熔池。在焊接過程中，熔池的熱量會向四周發散。輻射的紅外線與熔池溫度的大致關系如圖1（熔池溫度越高，紅外線能量密度越高）：

圖1

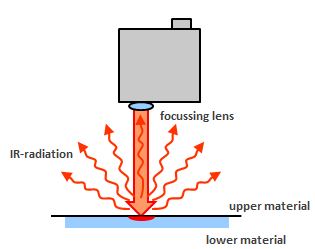

熔池輻射的紅外線信號中只有很小的一部分信號被溫度計接收到，如圖2。溫度計接收到熔池散發出的紅外信號后，比對其校準數值，得到當下熔池的校準溫度值。溫度計的校準一般通過專用儀器進行，在出廠的時候，有一個標準熱源可以設置溫度（比如100°C,150°C,200°C等），溫度計接受這一溫度的紅外信號后，通過軟件的校準計算，將溫度計上的反應溫度值記錄成為儀器設置的溫度。

圖2

此外，從圖2可知，紅外線信號最強的波段在2um-以上區間，如果使用這一區間的紅外線信號進行軟件處理，不管是信號處理還是結果分析都會相對較容易。

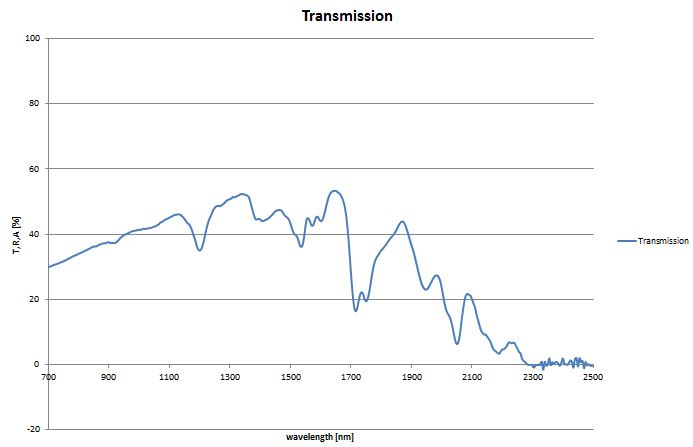

熔池?zé)崃康募t外線信號從熔池散發后，穿透上層塑膠材料，才能被溫度計探測到。我們以尼龍材料為例，下圖顯示了PA66 及PA66 GF30 兩種2mm厚的板材為例，其紅外線的穿透率圖譜如圖3：

圖3

通過圖譜我們發現，一般塑料材料（無定型材料除外）在2um波段以上的紅外穿透率非常低，而之前我們說過，紅外信號最強的波段在2um以上區間。因此，這導致處理熔池發出的紅外線信號的難度相當大。

因此，在使用溫度計作為塑料激光焊接的監控對象之前，一定要在實驗室驗證這一方式是否可行，如果溫度計本身設置的監控波段不當或者紅外信號較弱，則不能使用溫度計作為該激光塑料焊接應用的監控對象。
