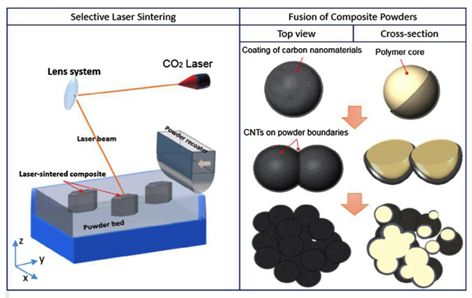

圖1 選區(qū)激光燒結(jié)復(fù)合材料粉末示意圖
作者將尼龍12(PA12)與聚氨酯(PU)粉末浸泡在含多壁碳納米管(MWCNT)的膽酸鈉水合物溶液中,經(jīng)過一系列工序后,可得到表面修飾碳納米管的尼龍與聚氨酯粉末, 如圖2所示。

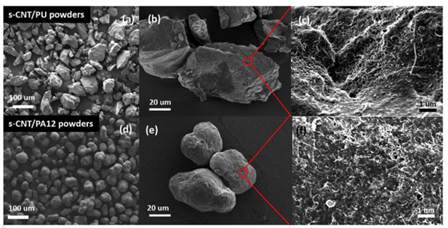

圖2 復(fù)合材料粉末電鏡圖
之后,將表面修飾碳納米管的復(fù)合材料粉末用于選區(qū)激光燒結(jié),通過對(duì)激光燒結(jié)復(fù)合材料與熱壓復(fù)合材料及純尼龍/聚氨酯材料導(dǎo)電性的對(duì)比,研究人員發(fā)現(xiàn)在較小碳納米管濃度范圍內(nèi)(<1 wt%),激光燒結(jié)復(fù)合材料導(dǎo)電性相比熱壓工藝復(fù)合材料與純材料均有提高。

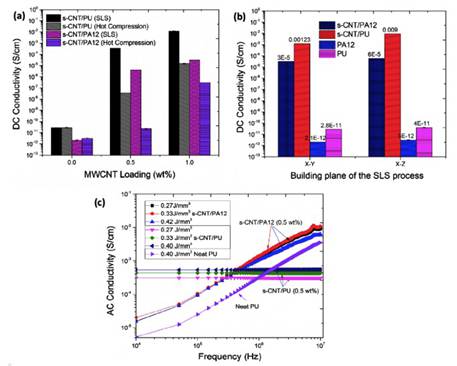

圖3 復(fù)合材料與純材料導(dǎo)電性能對(duì)比
然而,選區(qū)激光燒結(jié)復(fù)合材料的熱導(dǎo)率增強(qiáng)與熱壓工藝復(fù)合材料之間不具有可比性,仍需進(jìn)一步的研究來探究不同制造過程引起的微觀結(jié)構(gòu)及熱電性能變化的基本原理。
參考文獻(xiàn):
Yuan,S.,et al., Electrical and thermal conductivities of MWCNT/polymer composites fabricated by selective laser sintering. Composites Part A: Applied Science and Manufacturing, 2018. 105: p. 203-213.
供稿人:李家欣 賀健康 供稿單位:機(jī)械制造系統(tǒng)工程國(guó)家重點(diǎn)實(shí)驗(yàn)室
轉(zhuǎn)載請(qǐng)注明出處。
