半導體激光電源怎么選?

來源:山東鐳之源激光2020-03-20 我要評論(0 )

激光電源選品要根據激光器的實際應用選擇。拿半導體激光電源為例,要考慮電源的功率、安全保護、生產廠家等等。激光作為先進技術

激光電源選品要根據激光器的實際應用選擇。拿半導體激光電源為例,要考慮電源的功率、安全保護、生產廠家等等。
激光作為先進技術被大家廣泛認識。激光多普勒測速儀通過記錄激光照射下血細胞因運動而產生的散射光的頻移,從而推算被檢測組織的血流量。激光多普勒成像,可進行血流探測,活體人血成像,多散射光子程長分布的探測等。如果我們留心一點,不難發現,現代醫學的進步和激光技術的發展存在著密不可分的關系,具體點說是與半導體激光的技術進步息息相關。

半導體激光手術

半導體激光手術


半導體激光器工作原理
半導體激光器是以一定的半導體材料做工作物質而產生激光的器件。.其工作原理是通過一定的激勵方式,在半導體物質的能帶(導帶與價帶)之間,或者半導體物質的能帶與雜質(受主或施主)能級之間,實現非平衡載流子的粒子數反轉,當處于粒子數反轉狀態的大量電子與空穴復合時,便產生受激發射作用。半導體激光器的激勵方式主要有三種,即電注入式,光泵式和高能電子束激勵式。

半導體激光電源組成和要求
半導體激光電源電路部分由:穩壓電路、激光電源脈沖控制電路、脈沖產生電路、保護電路組成。數字半導體激光電源以數字集成電路為核心,設計能夠?qū)崿F(xiàn)智能控制的半導體激光器電源。
半導體激光電源除了要做到穩壓穩流之外,還要實現電流源驅動及保護、光功率反饋控制、恒溫控制、錯誤報警及鍵盤顯示等功能。下面介紹幾款市面上常用的半導體激光電源。

1、LPD2400-100A型半導體激光電源
LPD2400-100A型半導體激光電源,常用于血管瘤激光治療儀、半導體激光治療儀。
多種輸出及檢測:內含LD恒流驅動,指示光恒流驅動,TEC制冷驅動;溫度檢測,PD檢查功能。
優異的交替工作特性:LD驅動可2-4路交替轉換工作,指示光亦可2-4路隨動轉換,一個電源實現四個電源功能。
多種工作方式可選:連續、脈沖、交替工作,脈沖頻率和占空比可設置。
優異的輸出電流特性:電流緩升緩降,零過沖、零反沖,低紋波低噪聲。
多種保護方式:具有軟硬件過流、過熱、過壓、欠壓等多重保護及防靜電保護,確保運行安全;
采用最新軟開關諧振電路變換技術,可靠性高,電源最高效率可達93%;
產品帶有PFC功能,適應全球輸入電壓范圍AC90-264V;
多種控制方式:電源具有串口通信(和控制用上位機通信)或本地控制(開關量和模擬量控制);串口連上位機實現輸出參數的設置;串口連顯示,監視輸出參數。


HLD0154-D半導體激光電源

HLD0154-D半導體激光電源


2、LDS200半導體激光電源系統
LDS200半導體激光系統,廣泛應用于半導體錫焊,塑料焊,錫焊等領域。
最大半導體輸出光功率可達200W,光纖直接引出。
功率開環控制/功率閉環控制/焊接點溫度閉環控制三種輸出控制方式可選。
內控/外控/上位機控制三種不同控制手段。
可進行功率曲線、溫度曲線編輯存儲調用輸出,存儲數量多達100條。
響應快速,調制頻率高達20KHz。
內置紅光指示,定位精準。
光纖輸出接口防折彎設計,光纖輸出帶鎧甲,充分保護光纖不受損壞。
標準2U機箱設計,通用性強。
水冷設計,保證激光輸出穩定。

LDS200半導體激光電源系統

LDS200半導體激光電源系統


3、LDP80300脈沖半導體驅動電源
LDP80300脈沖半導體驅動電源,常用于大功率脈沖半導體激光器。
脈沖電流輸出,輸出最高電流可達300A。
0-300A電流上升沿小于10us,下降沿小于10us。
無電流過沖。
輸出電流紋波小于±0.2%。
獨立硬件過流保護。
工作頻率1-100Hz,脈沖寬度50-1000uS。
多種控制方式:本地觸摸屏控制、遠程RS232控制。
友好人機交互界面,可設置多種輸出參數
應急急??刂?/span>
快擰頭水冷板制冷
標準U箱

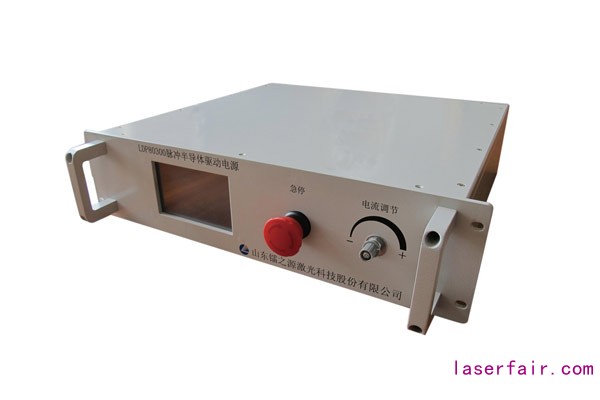

LDP80300脈沖半導體激光電源

LDP80300脈沖半導體驅動電源


4、LPD2400-100A長脈沖半導體激光電源
LPD2400-100A長脈沖半導體激光電源,常用于醫美808脫毛、半導體激光器驅動。
內置APFC電路,適應寬輸入電壓范圍,提高功率因數,降低諧波含量。
液晶屏控制/外部模擬量控制/上位機控制三種控制方式可選。
長脈沖輸出方式,最大輸出脈寬限制。
過載、過流、過溫多種報警和保護機制。
外部控制及上位機通信與內部電源隔離設計。

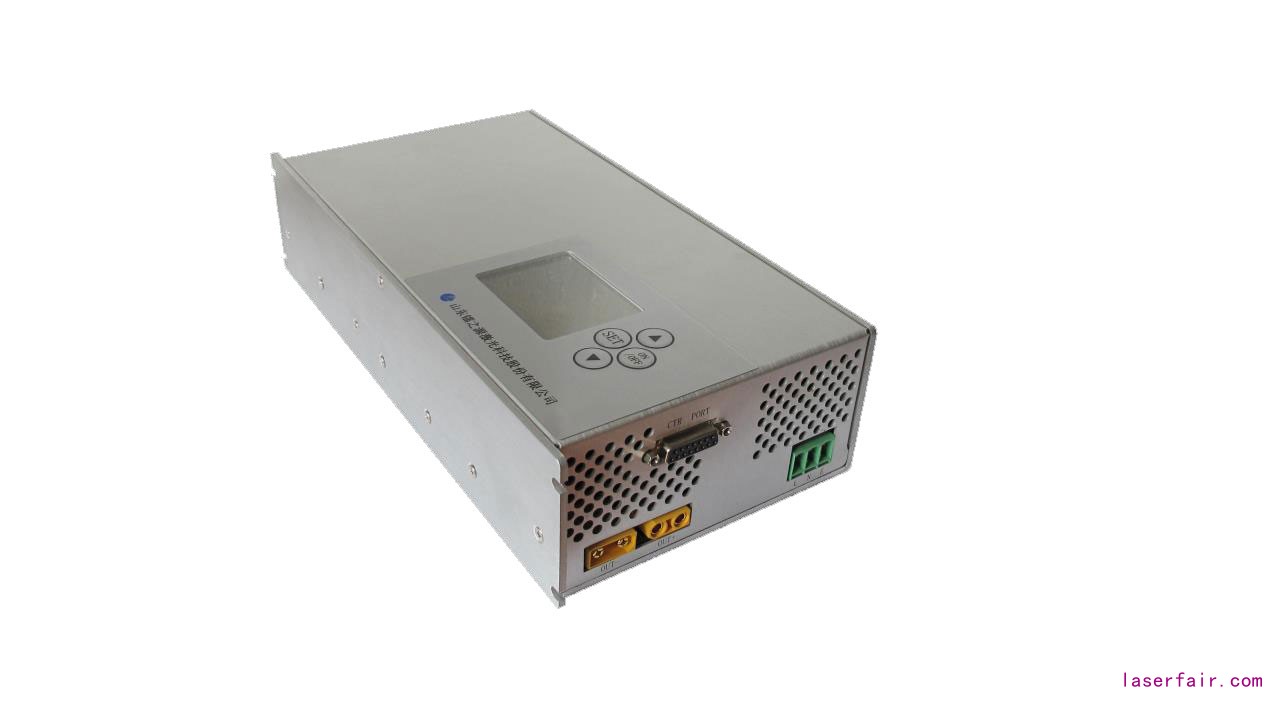

LPD2400-100A長脈沖半導體激光電源

LPD2400-100A長脈沖半導體激光電源


半導體激光電源是鐳之源激光的主要產品之一,在半導體激光電源研發生產方面處于行業領先。公司通過十五年持續的研發技術投入,不斷提升科技創新能力的同時,憑借在行業內的領先地位和技術優勢,積極參與各種學術研討和交流。并先后獲得ISO9001質量體系認證、歐盟國家CE認證等。公司發展也必將隨著半導體激光的廣泛應用而蓬勃發展。
