藍寶石具有耐磨、耐劃,透光性好,硬度高等優勢,在航空、國防、LED、醫療、消費電子等領域都有很廣泛的應用。隨著蘋果公司采用藍寶石作為攝像頭的保護玻璃和Home鍵保護玻璃,自此,藍寶石正式進入消費電子市場,帶來了更廣闊的增量空間。

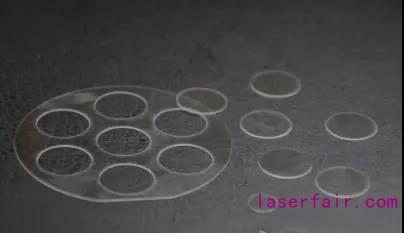

但由于藍寶石是硬脆性材料,傳統的機械加工存在易產生裂紋、碎片、分層、崩邊、邊緣破裂和刀具易磨損,激光切割技術是一種高速度、高質量的切割方法,對藍寶石晶片進行切割,不僅具有加工速度快、切口質量好并且可以對任意圖形進行切割。而要獲得較好的表面質量等級,必須對激光功率、切割速度等工藝參數進行多次優化處理。
下面就說說影響藍寶石切割質量的幾個主要因素:
激光能量是激光切割藍寶石基片過程中的主要能量來源,激光功率和切割速度決定了輸入到藍寶石基片上的能量,激光功率的大小會對切割產生重要的影響。當切割速度、輔助氣體壓力等其它工藝參數一定時,切口寬度隨著激光功率的增加呈現一種線性正比關系。激光功率過小會出現切不透;增加功率,則切口寬度增加,端面粗糙度增大,激光切割時希望激光功率盡可能大,可以充分發揮激光器的功率優勢,提高效率。
對給定的藍寶石材料和激光功率,切割速度一般符合于一個經驗式,只要在閾值以上,材料的切割速度與激光功率成正比,即增加功率可以提高切割速度。對于切割藍寶石而言,在其他工藝參數保持不變的情況下,激光切割速度可以有一個相對的調節范圍。 切割速度小,切口寬度大,切口粗糙度大;切割速度大,切口寬度和粗糙度小,超過最佳切割速度后粗糙度緩慢增加。切割速度過高,則切口刮渣較多或切不透;切割速度過低,則材料過燒,切口寬度和熱影響區較大。要提高切割質量,當其他工藝參數不變時,要優化切割速度。 輔助氣體除用于從切割區吹掉熔渣以清除切縫的惰性氣體和活性氣體外,對藍寶石材料,使用氮氣可以起到抑制切割區過度燃燒的作用。 激光切割對輔助氣體的基本要求是氣流量要大,以便有充足的氮氣與切口材料發生放熱反應,并有足夠的動力將切口處的熔融材料吹除。高速切割藍寶石時,增加氣體壓力可以提高切割速度,防止切口背面產生掛渣。但壓力過大,切割面反而變得粗糙。在切割過程中,氮氣中含有的雜質對切割質量造成不良影響,因此氮氣的純度要高。
藍寶石、陶瓷、金屬精密激光切割機系列

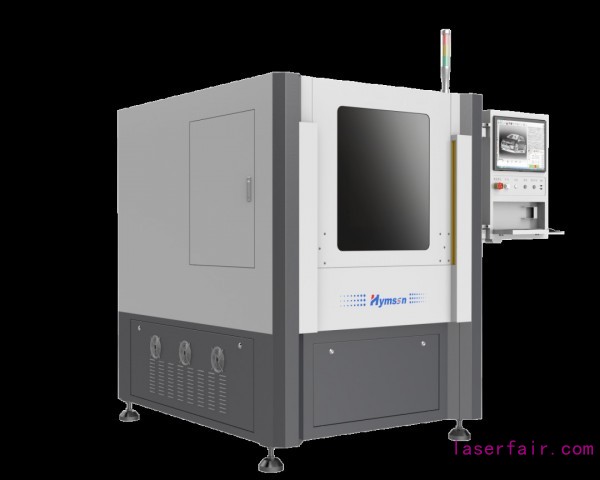

藍寶石、陶瓷、金屬精密激光切割機系列切割機是使用納秒級光纖激光器對藍寶石、陶瓷、金屬進行切割,有著價格低,切割側壁光滑,最小崩邊10 m,切割 μ 速度比傳統刀具更快的優勢。
海目星激光專為藍寶石、玻璃、陶瓷、金屬切割開發的激光切割機除具有切割外形、鉆孔和劃線等功能外,還 兼有對等其他各種硬脆性材料進行切割、鉆孔和劃線等功能,切割速度快,切割頭有雙頭和單頭可選,選擇雙切割頭可大幅度提高生產效率。
設備特點: 采用大理石精密平臺,穩定承載,耐腐蝕。 使用直線電機搭配光學尺全閉環驅動加工平臺,易維護、壽命長、精度高。 進口高功率激光器,加工速度快、穩定性高且使用壽命長。 進口雙頭系統或自制單切割頭可選,切割質量好。 采用高負壓真空機吸附產品,保證定位穩定性。 內置電源穩壓器,安全保護設備電器,穩定可靠。 配置自動對位CCD及視覺鏡頭,能精確識別各類Mark點。 自主研發的切割軟件,易學易用,可由客戶選擇訂制功能。
