魚鱗紋導電位激光鐳雕工藝分析

星之球科技 來源:創鑫激光2020-04-21 我要評論(0 )

隨著手機的發展,手機外殼材質從最初的塑料、金屬到目前的玻璃、陶瓷非金屬,手機外觀變得越來越美觀。但由于陶瓷或者玻璃的特性無法代替手機中框這個手機支架的功能,...

隨著手機的發展,手機外殼材質從最初的塑料、金屬到目前的玻璃、陶瓷非金屬,手機外觀變得越來越美觀。但由于陶瓷或者玻璃的特性無法代替手機中框這個手機支架的功能,所以手機中板一直還是采用金屬材質。



為了使手機中板具有更多的功能,手機生產商們在加工過程中采用了激光技術。脈沖光纖激光器因在金屬材質加工方面優勢明顯,得到了廣泛的應用,比如激光鐳雕手機中板導電位。



一、概念

導電位——手機金屬框氧化處理后,表面絕緣,根據信號傳輸需求的位置,激光在對應位置剝除氧化層,剝除氧化層的位置即為導電位,導電位上安裝不同的元器件,即可實現電路互通。

導電位示意圖

1、手機上的導電位分為兩種:

①常規導電位只要剝除氧化層起到導電作用即可;

常規導電位放大效果1

常規導電位放大效果2



②魚鱗紋導電位剝除氧化層的同時底紋呈現魚鱗網格狀,具有紋路清晰、板面亮白不易氧化,導電性好等優勢,也是目前較為先進的手機導電位技術。(華為手機中板均使用魚鱗紋導電位)



2、魚鱗紋導電位要求:

①剝除手機中板表面氧化層,可導電;

②導電位高亮度,鏡面反光;

③在200倍顯微鏡下,呈現坑與坑緊密規則有序排布,近似魚鱗狀效果。

魚鱗導電位放大效果1

魚鱗導電位放大效果2

3、魚鱗紋鐳雕工藝步驟:

①拋光手機中板導電位底紋:慢速剝除氧化層,同時可以起到拋光底紋作用,形成高亮度鏡面效果。

拋光效果



②手機中板導電位打點:快速在手機中板拋光位置打點,打出緊密排布點狀,形成魚鱗狀效果。

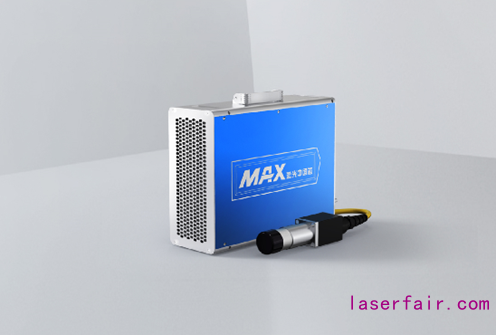

創鑫50W脈沖調Q光纖激光器

優勢:

1.光束質量好,雕刻精細;

2.單脈沖能量大,金屬深雕能力強;

3.內置紅光,精準指示;

4.體積輕巧,易于集成;

5.密封結構,防塵防潮。




轉載請注明出處。
