激光焊接在這個社會運用很廣，極大程度的幫企業(yè)或者個體提升了效益，篇文以下全是干貨，請耐心看完哦

激光焊接與其它焊接技術(shù)相比，激光焊接的主要優(yōu)點是：

1、速度快、深度大、變形小。

2、能在室溫或特殊條件下進(jìn)行焊接，焊接設(shè)備裝置簡單。例如，激光通過電磁場，光束不會偏移；激光在真空、空氣及某種氣體環(huán)境中均能施焊，并能通過玻璃或?qū)馐该鞯牟牧线M(jìn)行焊接。

3、可焊接難熔材料如鈦、石英等，并能對異性材料施焊，效果良好。

4、激光聚焦后，功率密度高，在高功率器件焊接時，深寬比可達(dá)5：1，最高可達(dá)10：1。

5、可進(jìn)行微型焊接。激光束經(jīng)聚焦后可獲得很小的光斑，且能精確定位，可應(yīng)用于大批量自動化生產(chǎn)的微、小型工件的組焊中。（最小光斑可以到0.1mm）

6、可焊接難以接近的部位，施行非接觸遠(yuǎn)距離焊接，具有很大的靈活性。尤其是近幾年來，在YAG激光加工技術(shù)中采用了光纖傳輸技術(shù)，及光纖連續(xù)激光器的普及使激光焊接技術(shù)獲得了更為廣泛的推廣和應(yīng)用，更便于自動化集成。

7、激光束易實現(xiàn)光束按時間與空間分光，能進(jìn)行多光束同時加工及多工位加工，為更精密的焊接提供了條件。

但是，激光焊接也存在著一定的局限性：

1、要求焊件裝配精度高，且要求光束在工件上的位置不能有顯著偏移。這是因為激光聚焦后光斑尺雨寸小，焊縫窄，為加填充金屬材料。若工件裝配精度或光束定位精度達(dá)不到要求，很容易造成焊接缺憾。

2、激光器及其相關(guān)系統(tǒng)的成本較高，一次性投資較大。

激光焊接原理：

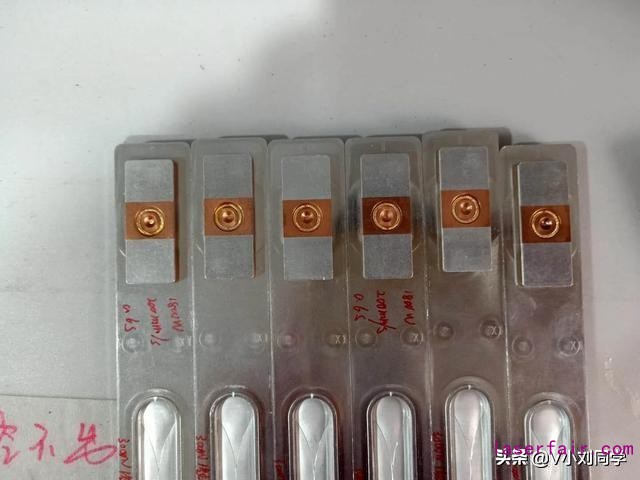

激光焊接是將高強度的激光束輻射至金屬表面，通過激光與金屬的相互作用，使金屬熔化形成焊接。

在激光與金屬的相互作用過程中，金屬熔化僅為其中一種物理現(xiàn)象。有時光能并非主要轉(zhuǎn)化為金屬熔化，而以其它形式表現(xiàn)出來，如汽化、等離子體形成等。

然而，要實現(xiàn)良好的熔融焊接，必須使金屬熔化成為能量轉(zhuǎn)換的主要形式。

為此，必須了解激光與金屬相互作用中所產(chǎn)

生的各種物理現(xiàn)象以及這些物理現(xiàn)象與激光參數(shù)的關(guān)系，從而通過控制激光參數(shù)，使激光能量絕大部分轉(zhuǎn)化為金屬熔化的能量，達(dá)到焊接的目的。

激光焊接的工藝參數(shù)

1、功率密度

功率密度是激光加工中最關(guān)鍵的參數(shù)之一。采用較高的功率密度，在微秒時間范圍內(nèi)，表層即可加熱至沸點，產(chǎn)生大量汽化。

因此，高功率密度對于材料去除加工，如打

孔、切割、雕刻有利。

對于較低功率密度，表層溫度達(dá)到沸點需要經(jīng)歷數(shù)毫秒，在表層汽化前，底層達(dá)到熔點，易形成良好的熔融焊接。

因此，在傳導(dǎo)型激光焊接中，功率密度在范圍在104~106W/cm2。

2、激光脈沖波形

激光脈沖波形在激光焊接中是一個重要問題，尤其對于薄片焊接更為重要。

當(dāng)高強度激光束射至材料表面，金屬表面將會有60~98%的激光能量反射而損失掉，且反射率隨表面溫度變化。

在一個激光脈沖作用期間內(nèi)，金屬反射率的變化很大。

3、激光脈沖寬度

脈寬是脈沖激光焊接的重要參數(shù)之一，它既是區(qū)別于材料去除和材料熔化的重要參數(shù)，也是決定加工設(shè)備造價及體積的關(guān)鍵參數(shù)。

4、離焦量對焊接質(zhì)量的影響

激光焊接通常需要一定的離做文章，因為激光焦點處光斑中心的功率密度過高，容易蒸發(fā)成孔。離開激光焦點的各平面上，功率密度分布相對均勻。

離焦方式有兩種：正離焦與負(fù)離焦。

焦平面位于工件上方為正離焦，反之為負(fù)離焦。
按幾何光學(xué)理論，當(dāng)正離焦時，所對應(yīng)平面上功率密度近似相同，但實際上所獲得的熔池形狀不同
負(fù)離焦時，可獲得更大的熔深，這與熔池的形成過程有關(guān)。
實驗表明，激光加熱50~200us材料開始熔化，形成液相金屬并出現(xiàn)問分汽化，形成市壓蒸汽，并以極高的速度噴射，發(fā)出耀眼的白光。

與此同時，高濃度汽體使液相金屬運動至熔池邊緣，在熔池中心形成凹陷。

當(dāng)負(fù)離焦時，材料內(nèi)部功率密度比表面還高，易形成更強的熔化、汽化，使光能向材料更深處傳遞。

所以在實際應(yīng)用中，當(dāng)要求熔深較大時，采用負(fù)離焦；焊接薄材料時，宜用正離焦。

激光釬焊

有些元件的連接不宜采用激光熔焊，但可利用激光作為熱源，施行軟釬焊與硬釬焊，同樣具有激光熔焊的優(yōu)點。

采用釬焊的方式有多種，其中，激光軟釬焊主要用于印刷電路板的焊接，尤其實用于片狀元件組裝技術(shù)。

采用激光軟釬焊與其它方式相比有以下優(yōu)點：

1、由于是局部加熱，元件不易產(chǎn)生熱損傷，熱影響區(qū)小，因此可在熱敏元件附近施行軟釬焊。

2、用非接觸加熱，熔化帶寬，不需要任何輔助工具，可在雙面印刷電路板上雙面元件裝備后加工。

3、重復(fù)操作穩(wěn)定性好。焊劑對焊接工具污染小，且激光照射時間和輸出功率易于控制，激光釬焊成品率高。

4、激光束易于實現(xiàn)分光，可用半透鏡、反射鏡、棱鏡、掃描鏡等光學(xué)元件進(jìn)行時間與空間分割，能實現(xiàn)多點同時對稱焊。

5、激光釬焊多用波長1.06um的激光作為熱源，可用光纖傳輸，因此可在常規(guī)方式不易焊接的部位進(jìn)行加工，靈活性好。

6、聚焦性好，易于實現(xiàn)多工位裝置的自動化。

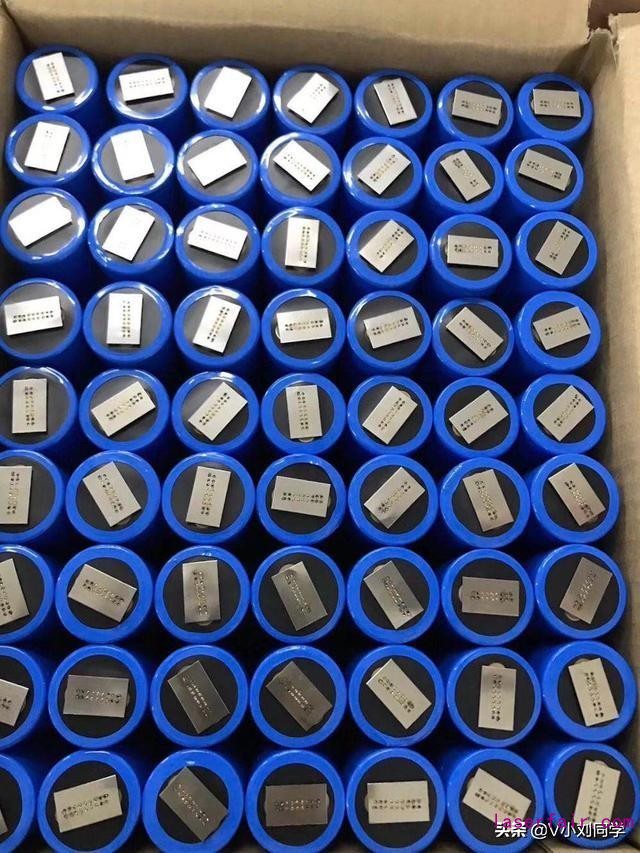

激光深熔焊

1、冶金過程及工藝?yán)碚?/p>

激光深熔焊冶金物理過程與電子束焊極為相似，即能量轉(zhuǎn)換機制是通過“小孔”結(jié)構(gòu)來完成的。在足夠高的功率密度光束照射下，材料產(chǎn)生蒸發(fā)形成小孔。

這個充滿蒸汽的小孔猶如一個黑體，幾乎全部吸收入射光線的能量，孔腔內(nèi)平衡溫度達(dá)25000度左右。

熱量從這個高溫孔腔外壁傳遞出來，使包圍著這個孔腔的金屬熔化。小孔內(nèi)充滿在光束照射下壁體材料連續(xù)蒸發(fā)產(chǎn)生的高溫蒸汽，小孔四壁包圍著熔融金屬，液態(tài)金屬四周即圍著固體材料。

孔壁外液體流動和壁層表面張力與孔腔內(nèi)連續(xù)產(chǎn)生的蒸汽壓力相持并保持著動態(tài)平衡。

光束不斷進(jìn)入小孔，小孔外材料在連續(xù)流動，隨著光束移動，小孔始終處于流動的穩(wěn)定態(tài)。

就是說，小孔和圍著孔壁的熔融金屬隨著前導(dǎo)光束前進(jìn)速度向前移動，熔融金屬填充著小孔移開后留下的空隙并隨之冷凝，焊縫于是形成。

2、影響因素

對激光深熔焊產(chǎn)生影響的因素包括：激光功率，激光束直徑，材料吸收率，焊接速度，保護(hù)氣體，透鏡焦長，焦點位置，激光束位置，焊接起始和終止點的激光功率漸升、漸降控制。

3、激光深熔焊的特征及優(yōu)點

特征：

（1）高的深寬比。因為熔融金屬圍著圓柱形高溫蒸汽腔體形成并延伸向工件，焊縫就變得深而窄。

（2）最小熱輸入。因為源腔溫度很高，熔化過程發(fā)生得極快，輸入工件熱量極低，熱變形和熱影響區(qū)很小。

（3）高致密性。因為充滿高溫蒸汽的小孔有利于熔接熔池攪拌和氣體逸出，導(dǎo)致生成無氣孔熔透焊接。焊后高的冷卻速度又易使焊縫組織微細(xì)化。

（4）強固焊縫。

（5）精確控制。

（6）非接觸，大氣焊接過程。

優(yōu)點：

（1）由于聚焦激光束比常規(guī)方法具有高得多的功率密度，導(dǎo)致焊接速度快，熱影響區(qū)和變形都較小，還可以焊接鈦、石英等難焊材料。

（2）因為光束容易傳輸和控制，又不需要經(jīng)常更換焊炬、噴嘴，顯著減少停機輔助時間，所以有荷系數(shù)和生產(chǎn)效率都高。

（3）由于純化作用和高的冷卻速度，焊縫強，綜合性能高。

（4）由于平衡熱輸入低，加工精度高，可減少再加工費用。另外，激光焊接的動轉(zhuǎn)費用也比較低，可以降低生產(chǎn)成本。

（5）容易實現(xiàn)自動化，對光束強度與精細(xì)定位能進(jìn)行有效的控制。
