激光熔覆技術在機械、石化行業中的應用

來源:工業設備科技技術淺談2020-09-30 我要評論(0 )

機器設備由于長期在惡劣環境下工作,容易導致零部件的腐蝕、磨損。典型的易失效零部件包括葉輪、大型轉子的軸頸、輪盤、軸套、軸瓦等,其中許多零件價格昂貴,涉及的零...

機器設備由于長期在惡劣環境下工作,容易導致零部件的腐蝕、磨損。典型的易失效零部件包括葉輪、大型轉子的軸頸、輪盤、軸套、軸瓦等,其中許多零件價格昂貴,涉及的零部件品種很多,形狀復雜,工況差異較大。還有大型火力發電機組的大型轉子、動葉片與靜葉片都是需要進行強化或者修復。

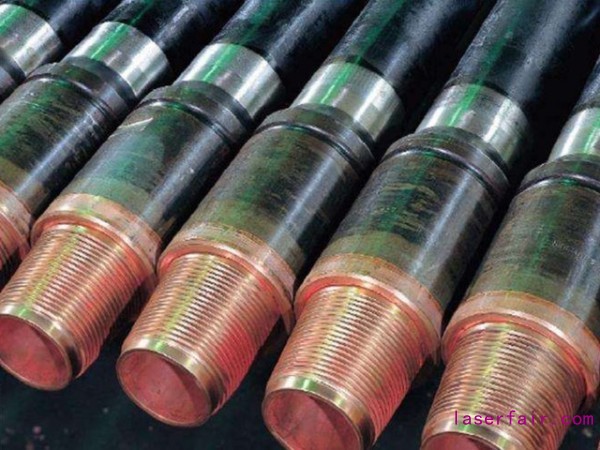

石油鉆桿激光熔覆

大型轉子與輪盤

采用激光熔覆技術進行修復,不需要預熱工件,就可以恢復軸頸的尺寸,而且后續加工量小,不產生冶金裂紋,硬度可以達到HRC60 以上。

軸類零件的激光熔覆與修復工藝

(1)預處理工序:包括工件表面除油、除銹→ 噴砂清理(進一步清理)→熔覆前處理(將需要激光熔覆的區域清洗干凈,將存在明顯缺陷的區域整平);

(2)質量檢驗工序:采用磁粉探傷、X射線探傷、熒光探傷或者顯示劑探傷法對清洗干凈的表面進行探傷,確定有無明顯的缺陷區域存在。

(3)激光熔覆:采用自主知識產權的合金粉末進行激光熔覆,不需要預熱,不產生冶金裂紋,硬度高可以達到HRC63。

(4)后續加工處理:包括激光熔覆區域的拋磨修整與后處理;必要時噴耐磨涂層。

(5)質量檢驗與驗收:檢驗方法同步驟2,確認激光熔覆處理后零件表面無各種缺陷,即可進行驗收。經過上述處理工序,可以將軸類零件復舊如新。

大型齒輪的激光淬火/熔覆

激光淬火齒輪與齒圈,熱注入量小,齒輪或者齒圈的熱變形小,不降低齒輪的精度,不破壞齒面的表面粗糙度。采用激光熔覆技術可以直接對斷齒等情況進行修復。

大型齒輪的激光淬火與修復工藝

(1)工藝流程: 將大型齒輪裝夾到激光加工機床上,清洗齒輪齒面的油污和銹斑;在需要激光加工的齒面及軸頸部分噴涂吸光涂料,再用激光加工程序?qū)X面(齒頂、齒根等)進行淬火處理。

(2)淬火工藝參數:激光淬火后齒面的硬度范圍可以控制在HRC35— 45之間;淬硬層深度為0.4- 0.6mm;激光功率2.0- 3.5kw;淬火掃描速度為10 – 50 mm/s。根據齒輪齒面、齒根和齒頂對材料表面的不同硬度要求,采用數控系統分段分區改變工藝參數,獲得相應的激光淬硬層。激光淬火后不用回火處理,齒面的表面粗糙度基本不變。

(3)激光熔覆工藝指標:激光熔覆的單層厚度根據需要可以在 0.2 – 2.5 mm 之間調節。激光熔覆層的硬度可以根據工件的需求在HRC25 – 60之間調節。對大型鋼齒輪而言,在無預熱條件下可直接熔覆,熔覆層均勻、連續,無裂紋、氣孔等冶金缺陷。

渦輪盤激光熔覆與修復

煙機的關鍵易損件主要有輪盤與葉片,采用合適的激光熔覆工藝先將渦輪盤及側壁上明顯存在的溝槽添平,并且焊補輪盤及側壁上所有蝕孔與裂紋,然后采用激光熔覆將與基材性能相當?shù)暮辖鸱勰啽P進行激光熔覆處理。不需打底層,也不需預熱,就可直接獲得高硬度的合金層。

渦輪葉片的激光熔覆與修復工藝

(1)預處理工序:基本工序與前相同;

(2)需要補焊的缺陷檢測:通過肉眼觀察和實驗儀器檢測,探測需要進行修復的區域,包括磨損區域、裂紋區域等,并記錄所需要修復的位置;

(3)激光熔覆:對于葉片中的微細裂紋,如果采用脈沖YAG激光進行修復,可以獲得更加理想效果。激光修復葉片分為兩類:一類是顯微裂紋的修補,另一類是磨損葉片頂端的接長。采用脈沖激光熔覆技術,通過控制激光輸入的能量、重復頻率數和激光掃描速度,可以控制激光熔覆層不產生裂紋。采用CO2激光進行熔覆處理,可以獲得相當?shù)男Ч?/p>

(4)后續加工:對修復好的葉片進行磨加工、拋光修整,使外觀尺寸達到圖紙要求。

(5)質量檢測:對修復好的渦輪盤進行質量檢測,確認所有修復部位質量達到要求。

(6)精整處理:對檢驗后的渦輪盤進行表面噴涂涂層等精整處理

經過上述處理以后,就可以將葉片修復如新。

ACunity(亞琛聯合科技)作為Fraunhofer ILT的孵化企業,率先將超高速激光熔覆技術引進中國市場,與Fraunhofer ILT緊密合作對超高速激光熔覆進行技術產業化升級,不斷完善工藝水平,提升其核心部件的功能性,如送粉噴嘴的耐用性、送粉精度、高送粉量、粉末利用率等。在Fraunhofer ILT原有高精度同軸送粉噴嘴的基礎上進行改型,正式推出高效、高匯聚性送粉噴嘴,送粉效率可達5kg/hr以上,粉末利用率高達95%。而其特殊的模塊化設計,大大降低了使用成本,使損耗件的更換變得異常簡單,同時保證了工藝的可重復性,噴嘴尺寸也可根據維修位置進行靈活調整。新開發的超高速激光熔覆加工頭,通過特殊的光路調節系統設計,實現光-粉在空間的最理想交互,使得粉末熔化更加穩定、能量利用更加高效。
