激光焊接技術在汽車裝焊車間的應用分析

來源:久恒光電2021-03-16 我要評論(0 )

激光焊接作為一種高效精密的焊接方式,相比傳統的焊接工藝,具有單位熱輸入量少、熱變形小、焊縫深寬比大、焊接速度高、焊縫強度普遍高于母材等優點,廣泛應用于航天、汽車...

激光焊接作為一種高效精密的焊接方式,相比傳統的焊接工藝,具有單位熱輸入量少、熱變形小、焊縫深寬比大、焊接速度高、焊縫強度普遍高于母材等優點,廣泛應用于航天、汽車等工業領域。

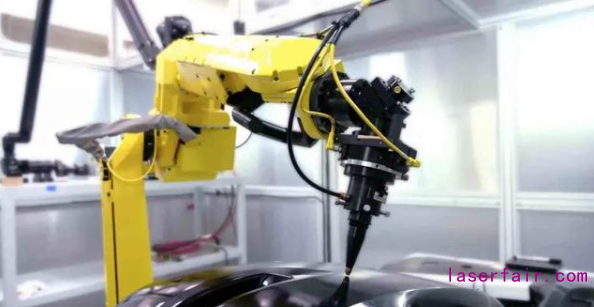

圖1

隨著激光焊接技術和自動控制技術、機器人技術的結合,現已廣泛地用于車身底板、側圍車架、車頂、車門及車身總成等部分和車身大型覆蓋件的焊裝中,成為車身裝配時的主要工藝手段。

北京奔馳引進戴姆勒奔馳先進激光焊接技術對側圍、后圍、車門、前縱梁總成、后備箱蓋等進行焊接加工。在此以北京奔馳為背景,介紹激光焊接技術,并對比激光焊接技術與其他焊接技術的優缺點。

1、激光焊接系統組成

激光焊接系統主要由激光源、激光工作頭、冷卻系統、激光房、機器人、PLC、送絲系統、激光焊接質量檢測單元及激光功率檢測等組成。

(1)激光源。激光源即激光發生器,是激光焊接系統的熱源供應。從1960 年第一臺紅寶石激光器問世以來,現在市場上已經有多種激光發生器,且光束質量也得到不斷提高,為激光加工技術的發展奠定了基礎。

(2)激光工作頭。激光工作頭是指激光加工工具,不同的激光加工工藝對應不同的激光加工工具。

(3)冷卻系統。由于激光的發生無法避免散發大量熱量,為保證激光源正常工作,需要使用冷卻系統來保證激光源溫度恒定。

(4)激光房。激光對眼睛與皮膚傷害較大,因此激光焊接需要在一個密閉空間激光房里進行,并搭建完整有效的安全機制。激光房內安裝有監控系統,用于監控激光焊接設備工作狀態。

(5)機器人。機器人作為焊接工作的執行裝置,與激光工作頭、激光源等其他設備通訊,控制、配合下屬設備完成焊接工作。

(6)PLC。它是工作站的總指揮官,控制工裝夾具、各種信號、工作順序等。

(7)送絲系統。激光熔絲焊接需要送絲系統,一般送絲系統由控制單元、絲桶、主送絲管、伺服驅動單元組成。

(8)激光焊質量檢測系統??筛咝z測激光焊焊接質量,分為在線檢測及離線檢測。在線檢測系統是指在激光焊焊接過程中進行的檢測,一般檢測焊接強度或記錄焊接過程中焊接錄像及各參數變動。離線檢測一般用于檢測焊縫外觀焊接質量。

(9)激光功率檢測系統(PMM)。用于測量激光功率大小。激光工作頭上安裝有壓縮空氣噴氣口來減少在激光焊接過程中飛濺、焊塵等在保護鏡片上的附著,但長期工作無法避免保護鏡片的污染。

保護鏡片的污染會降低激光出光功率,影響焊接質量,甚至燒毀保護鏡片。北京奔馳采用的激光功率測量系統,每加工一定數量的工件測量一次功率,提醒工作人員及時檢查更換保護鏡片。

(10)壓縮空氣單元。一般激光焊接頭都會配有壓縮空氣吹氣裝置,以減少焊塵對鏡片的附著。

2、常用的激光焊接技術及應用

白車身上常用的激光焊接技術有激光飛行焊、激光釬焊、激光熔焊。

2.1 激光飛行焊

激光飛行焊即激光機器人的掃描焊接,機器人攜帶的激光工作頭通過振鏡高速掃描,在不接觸工件的情況下完成高速焊接。

在汽車白車身裝焊車間,激光飛行焊常用于連接兩搭接板。與傳統電阻焊相比,激光飛行焊具有工件變形小、減輕車身質量、速度快、強度高、節省耗材、設備穩定性好等優點。

2005 年大眾公司進行的激光焊接技術在帕薩特(參數|圖片)轎車的大批量生產過程中的應用顯示,與傳統的電阻焊相比,激光焊接每個焊點的生產成本節省了30%~50%。激光飛行焊工作過程不接觸工件,因此設備故障率及設備備件更換率很低,工作穩定,這就意味著設備完成安裝調試后的后期投入很小。

以北京奔馳C級(參數|圖片)車的生產廠為例,比較自動電阻點焊及激光飛行焊接的優缺點。

北京奔馳激光飛行焊主要用于側圍、后圍、車門、底盤前縱梁總成的焊接。C級車焊裝生產車間飛行焊接設備兩套,主要用于底盤前縱梁的焊接及的焊接。

表1 電阻點焊與激光飛行焊工藝對比

北京奔馳C級車裝焊生產車間2015 年第三季度(7~9 月)備件使用情況分析。由于激光飛行焊接與電阻點焊設備數量不同,為平行對比兩種技術的備件消耗,以平均每10 000 個焊點的備件消耗進行比較。該備件消耗的計算為

式中va為平均每10 000 個焊點所需的備件消耗(單位:元/萬點);V為季度備件消耗總價值(單位:元);P為季度日產量(單位:件/天);a為平均每把焊槍在每個件上的焊點數(單位:點);n為設備數量(單位:臺);d為季度生產總天數(單位:天)。

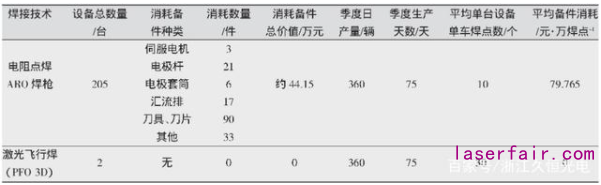

表2 電阻點焊、激光飛行焊備件消耗對比

由表1、表2的分析得出:

(1)時間效益比較

雖然激光飛行焊需要焊前工藝(激光打點,以保證焊接時兩板件間隙,便于鋅蒸汽溢出),但焊接速度上激光飛行焊焊幾乎是電阻點焊的10 倍;工藝上,電阻點焊每250 個焊點就要進行一次修磨以保證焊接質量,而激光飛行焊每3 000 點甚至可以更長時間檢測一次功率,耗時工藝頻率上激光飛行焊遠不及電阻點焊的1/10;耗材與備件更換頻率上,從表1 和表2 可知,激光飛行焊遠小于電阻點焊;因此,從時間效益上講,電阻點焊的時間效益遠遠低于激光飛行焊的時間效益。

(2)經濟效益比較

電阻點焊耗材及備件消耗遠遠大于激光飛行焊。雖然激光飛行焊在項目搭建時花費較高,但從長期使用的角度講,激光飛行焊的總體經濟成本也低于點焊。

(3)焊縫形狀與焊縫質量比較

激光飛行焊焊縫形貌可以根據工藝要求靈活設計,北京奔馳常用的激光飛行焊焊縫為C型焊縫或一字形焊縫,如圖2 所示。

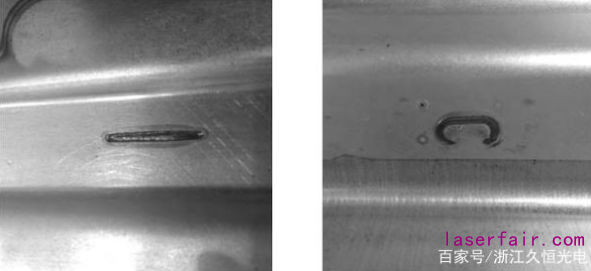

圖2 激光飛行焊焊縫

激光飛行焊接熔深大,焊縫強度高,且焊接熱變形小,常用于車門、頂蓋等外觀件的加工,及前縱梁輪轂總成等需要高強度焊接的零件加工。

(4)自動化智能化角度比較

激光飛行焊焊接時,機器人與焊點的位置關系沒有嚴格要求,只要所有焊點在機器人軌跡掃描范圍之內即可,機器人軌跡平順,不需像電阻點焊那樣機器人軌跡需要隨著焊點位置扭轉,具有極強的焊接靈活性。另外焊縫形狀可以靈活設計,加之完整可靠的質量檢測系統等,使激光飛行焊成為具有高度智能化的焊接方式。

總之,激光飛行焊經濟效益高、時間效益高、焊縫質量高、設備穩定性好、自動化智能化程度高。激光飛行焊已成為一項成熟的技術,具有良好的的應用前景。

2.2 激光填絲熔焊和激光釬焊

激光填絲熔焊和激光釬焊都是以激光為能量源熔化焊絲,從而連接兩板件的焊接方式。

它們的不同之處除了填絲用料不同之外,填絲熔焊熔化母材而激光釬焊只熔化焊絲,這就決定了釬焊焊縫強度低于母材,而填絲焊焊縫強度大于等于母材。

對于激光釬焊及激光填絲熔焊,北京奔馳使用的激光焊接頭均為SCANSONIC公司提供的ALO3。在北京奔馳裝焊車間,激光填絲熔焊主要用于加轎車工前縱梁總成,激光釬焊主要用于加工轎車尾門。

激光熔絲焊接與傳統的電弧焊接相比,焊縫質量高、焊接速度快、焊接變形小等優點。但隨著電弧焊的發展創新,電弧焊的性能比起傳統電弧焊也高出了很多,如冷金屬過渡(CMT),很大程度地提高了電弧焊性能。

下面將分別對比以Fronius公司為代表研發的CMT電弧焊、CMT釬焊+與激光填絲熔焊、激光釬焊的工藝及性能,如表3、表4 所示。

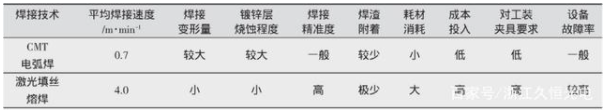

表3 激光填絲熔焊及CMT電弧焊工藝及性能對比

由表3可知,激光填絲熔焊相對于CMT電弧焊主要優勢在于焊縫質量好、焊接速度快。

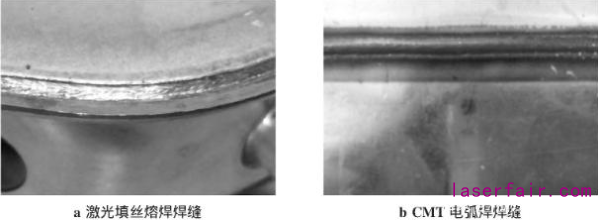

圖3 激光填絲熔焊焊縫及CMT電弧焊焊縫

圖3a為CMT電弧焊焊縫,可以看出,焊縫熱影響區較大,焊縫凸出;圖3b為激光填絲焊焊縫,熱影響區較小,焊縫平順。

因此激光填絲熔焊適用于質量要求高、線速要求快的零件焊接。然而激光填絲焊前期成本高、耗材消耗大。以北京奔馳激光填絲熔焊為例,一般焊接功率5~6 k W,因此耗材消耗較大,主要消耗為保護鏡片及送絲機構耗材,保護鏡片平均每焊接300 m就要更換一次保護鏡片。

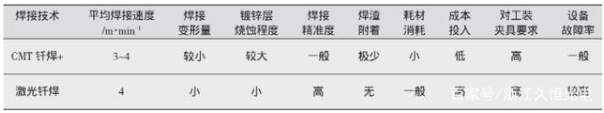

表4 激光釬焊及CMT釬焊+工藝及性能對比

由表4 可知,激光釬焊相對于CMT釬焊+焊接速度相當,主要優勢在于焊接變形量小、鍍鋅層燒蝕程度小。激光釬焊焊縫和CMT釬焊+焊縫如圖4所示。

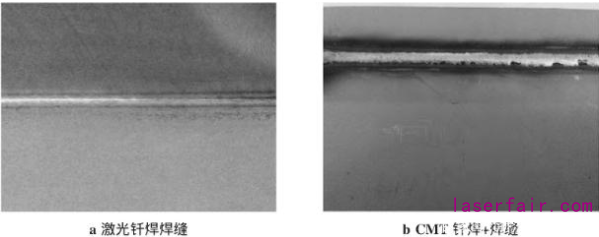

圖4 激光釬焊焊縫及CMT釬焊+焊縫

設備穩定性方面,激光填絲熔焊及激光釬焊的工作頭穩定性遜色于電弧焊工作頭。

由于激光熔絲焊接時,激光需要準確打到焊絲上,即做到激光工作斑點與焊絲尖端重合。

目前激光熔絲焊接工作頭都設計有調節焊絲絲嘴位置模塊以達到此目標,但也無法避免長期工作過程中絲嘴位置的移動。

以北京奔馳裝焊車間為例,ALO3 設備40%以上停機是由絲嘴位置移動引起的。

目前Procitec、Scansonic等公司已經開始研發新一代的激光熔絲焊工作頭以解決此問題。

由上述可知,激光熔絲焊技術發展取得一定成果,但在成本方面有待于進一步降低,設備穩定性方面需要進一步提高。
