本文探討了激光熔覆高熵合金的研究現狀、發展趨勢及應用前景。本文為第二部分。

2．3. 進料系統

漿料供給系統（共沉積或熔合系統）、預放置粉末系統（重熔）、粉末噴射系統和送絲系統是可用于激光沉積的幾種原料供給方式。熔合和重熔技術是兩步工藝，通常用于預埋送粉過程中的熔覆。在膏體進料系統（參考圖12a）中，HEA包覆材料（預混合粉末）與二元試劑（蒸餾水和聚乙烯醇（PVA）的混合物）混合以形成漿液。用粗砂紙將基材表面適當粗糙化并用酒精清洗后。將均勻厚度的泥漿放置在表面，并在烘箱中干燥，以防止裂紋形成和氧化。在存在惰性氣體的情況下，高強度激光束以規定的路徑在預先放置的漿料上移動，以產生包覆層。Qiu合成了耐磨CrFeNiCoCuAl2鈦x-基于 1 mm 厚度的 HEA 包層通過漿料進料系統。然而，據報道，在預涂層過程中，由于與粘合劑（有機）相關的雜質，出現了小孔隙。

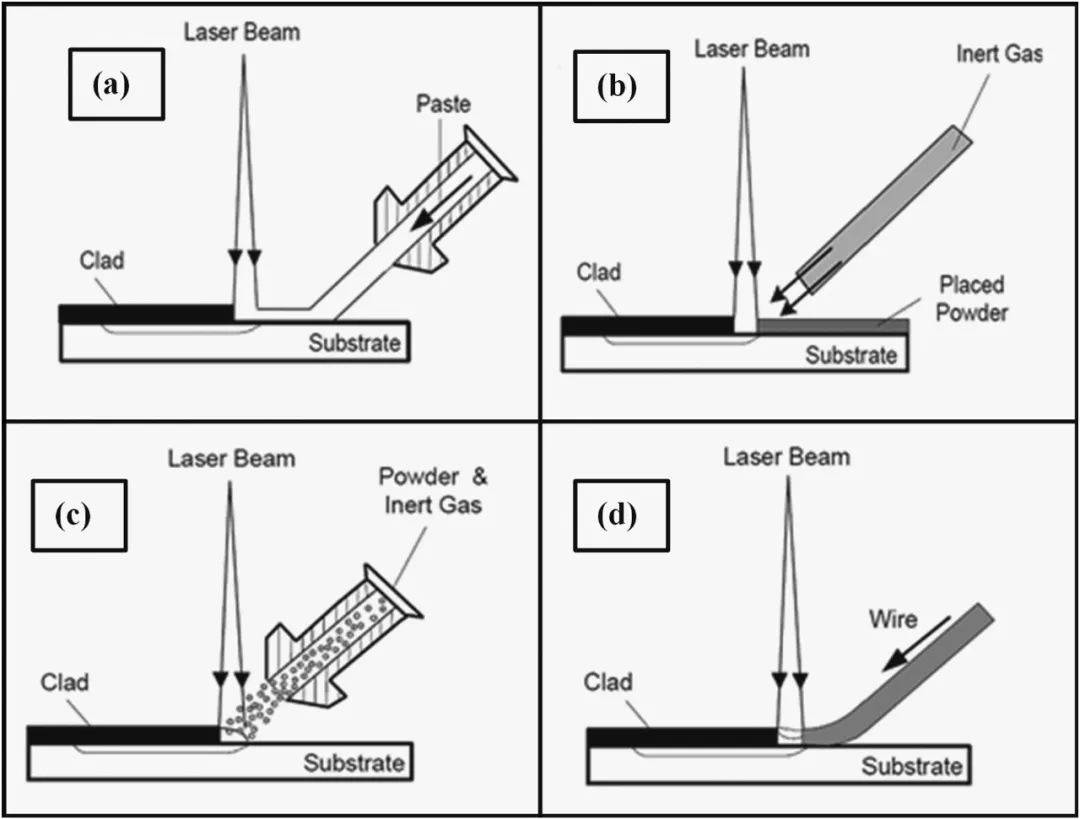

圖 12.不同類型的粉末進料系統;（a）需要激光沉積漿料的熔融技術;（b）采用預先放置的粉末進行激光沉積的重熔技術;（c） 在激光作用期間通過噴嘴輸送粉末的粉末噴射技術;（d）需要以鋼絲為原料的送絲技術

在重熔技術（參見圖12b）中，將預混合的粉末置于基材材料上，并用高強度的激光束掃描該粉末以沉積包層材料。預先放置的粉末進料非常耗時，并且使用這種進料技術通常很難獲得復雜的幾何形狀。Shu等人通過將0.2毫米厚的HEA粉末置于H13鋼上，激光包覆耐磨和耐腐蝕的BCoCrFeNiSi基HEAC。由于激光束和基板之間的間接接觸，在界面處發現了小裂紋。因此，控制溫度梯度和熱量對于獲得較強的界面鍵合和較小的稀釋比非常重要。

在粉末注入進料（參見圖12c）中，惰性氣體通過錐形同軸噴嘴將粉末輸送到熔池，同時激光束以恒定的速度移動。高強度激光束熔化來自噴嘴的粉末，并在基板上產生包層。Chao等人控制了CoCrFeNiAl的熔覆特性x-基于LC技術的HEAC，在惰性氣氛中使用粉末注射進料制造。此外，作者能夠進行無缺陷的包層，具有均勻的微觀結構，最小的稀釋比和小的熔化間厚度。更少的粉末浪費，高效率以及優化熔覆過程中熱量的能力使該技術非常適合生成3D對象。它進一步分為同軸進給，離軸進給和四流進料系統，具體取決于光束的角度和供料設備中存在的噴嘴數量。

此外，它是最適合工業應用的方法。然而，這種技術需要額外的粉末輸送設備，使其在LC-HEAC中的使用受到限制。送絲是對焊接技術的修改，其中復合線材通過拉推機構輸送，并通過激光照射熔化，部分通過熔池熔化，如圖12d所示。該工藝因其高效率和沉積速率而適合工業用途。預置、糊狀進料和粉末注射系統大多是用于沉積HEA的進料技術。然而，送絲系統需要準備原料絲，這對于LC-HEAC來說仍然不可行。

不同的工作情況：a）電磁閥處于位置1；b）電磁閥處于位置2；c）電磁閥的50 Hz換向頻率。

如上圖所示測試了不同的工作情況。在最初的測試中，回收容器已被拆除，將粉末引至容器的管道位于噴嘴旁邊（圖中噴嘴左側的管道）。左圖顯示了電磁閥處于位置1時的過程，粉末通過四個獨立的噴油器被拖到噴嘴出口。中間的圖形顯示螺線管處于位置2時的過程，粉末通過藍管拖曳到回收容器。右圖顯示了電磁閥在20 ms換向周期內工作的過程，因此，粉末被引導至噴嘴和回收容器。

總之，HEA粉末噴射進料系統是最通用的技術，有助于提供具有更好和受控特性的包層。但是，應采用系統的方法在均質微觀結構、稀釋和粉末效率方面優化工藝參數。然而，兩步法由于預放在基板上而受到限制，這使得難以控制HEA包層和基板之間的稀釋比和冶金鍵合。此外，漿料進料系統中涉及的缺陷是由于激光照射時蒸發的漿料造成的。

2.4. 激光加工參數

在任何工程現象中，精確控制工藝參數對于獲得高性能是必要的。同樣，LC技術中存在各種激光加工參數，這些參數會影響熔覆層的特性。圖13顯示了LC-HEAC特性對激光加工參數和粉末特性的依賴性。激光束的處理參數分為四種類型：激光束的特征包括激光光斑尺寸，激光功率，波長，光束輪廓，散焦距離和偏振。然而，表面參數包含保護氣體、熔覆方向、掃描速度、預熱、艙口距離和重疊比。而HEA產品的特性包括包層幾何形狀，HEA的組成，熱和冶金性能，以及HEA粉末包層的特征包括元素的粉末組成，注射角度，粉末進料速率，每個元素的粒徑和噴嘴距離。粉末的特性已在上一節中討論。從冶金特性、質量特性和熔覆特性方面研究了LC-HEAC的質量。激光加工參數，特別是激光功率、掃描速度、散焦距離、激光光斑尺寸、重疊比以及粉末進給率需要優化，以獲得改進的LC-HEAC。

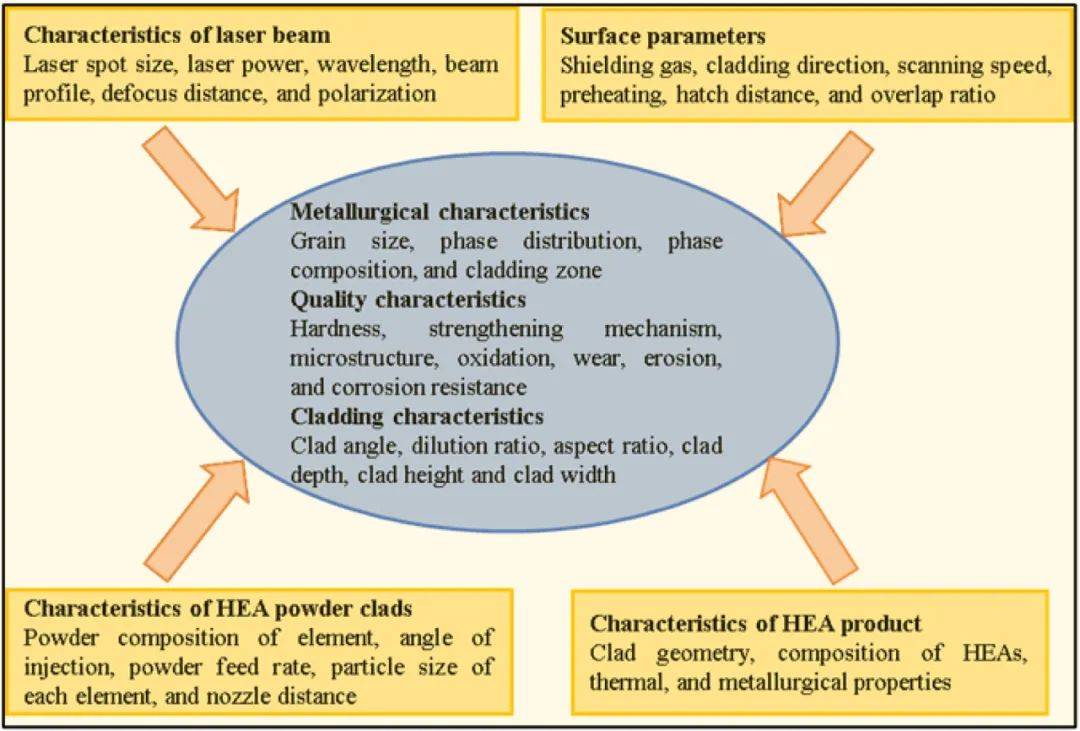

圖 13.LC-HEAC的冶金特性、質量特性和熔覆特性對激光器和HEA粉末的加工參數的依賴性。

只有在適當?shù)募す夤β氏轮苽渫繉?，才能降低LC-HEACs的缺陷。微裂紋的出現是由于激光功率的增加，而低功率熔覆層中含有未熔透的粉末和氣孔。當掃描速度過快時，會導致粉末和基體不完全熔化，而當掃描速度過低時，激光熔覆層會過熱。因此，分析和調整掃描速度對高質量覆層是至關重要的。很少有人研究工藝參數對冶金、質量和熔覆特性的影響。

為了研究激光功率和掃描速度對LC-HEACs特性的影響，Wang等在鋼表面合成了金剛石增強fecocrmoni基LC-HEACs，掃描電鏡(SEM)分析表明，該LC-HEACs具有超細組織、樹枝狀表面形貌、在最小的選擇功率下，界面結合較強。隨著激光功率的增加，熔池溫度的升高，稀釋率提高到47%。在高掃描速度下，激光-材料相互作用時間越短，未熔化HEA粉末的冶金結合越差，導致微裂紋的產生。

同樣，Guo等報道了掃描速度和激光功率對通過LC技術在M2工具鋼上制備的almofecrtiwnb基HEAC的硬度、耐磨性和表面形貌的影響。結果表明，隨著激光功率的增加，合金的硬度和耐磨性隨著稀釋率的增加而降低。SEM分析表明，隨著功率的增加，不規則、不均勻的枝晶形貌轉變?yōu)橐?guī)則的枝晶結構，低功率下出現微裂紋，這是由于W和Mo元素造成的嚴重晶格畸變(見圖14)。低激光功率下未熔化的富w粒子出現的白點，由于粒子完全熔化，在高激光密度下開始消失。在另一項研究中，Shu等人研究了功率對bfecocrni基激光熔覆層特性的影響，發現熔覆層發展出非晶相。此外，由于高能量輸入與低冷卻速率以及稀釋率的增加，功率的增加降低了這些成分的比例。硬度的降低與高激光功率下非晶含量的降低有關(見圖15)。非晶含量高的包層具有較好的耐蝕性和耐磨性。

圖14 不同激光功率下制備的AlMoFeCrTiWNb材料的SEM顯微形貌;(a, f)在最低激光功率為2.4kW時，晶界處形成了具有析出相的典型不規則枝晶組織;(b, g)白色表示在較低的激光功率2.6kW下的W未熔化粒子。由于晶格畸變，熔覆層中存在少量微裂紋;(c, h)當激光能量密度為2.8kW時，不規則組織向規則枝晶組織轉變，碳化物晶粒尺寸增大;(d, i)在3kW時，包層未發現微裂紋。然而，毛孔仍然很少;(e, k)白色粒子在3.2kW時消失，因?yàn)楦呒す馐芰客耆诨烁粀粒子。

圖15 分別用折線圖和條形圖表示激光功率對顯微硬度和非晶含量的影響;(a)熔覆層的硬度分布，硬度沿熔覆層深度遞減。這是由于主要的非晶相在上表面;(b)條形圖上的無定形含量顯示，由于稀釋比的增加，無定形含量隨功率的增加而降低。

Ni等人研究了掃描速度對Nd: YAG激光制備al0.5 cu0.7fenicocrc基HEACs的影響，并在最高掃描速度(630mm/min)下，由于涂層與基體的更好混合，形成了具有超細組織的無缺陷涂層。在另一項研究中，Zhang等通過LC沉積cocrfeniti0.5基HEA，研究了熔覆特性與冶金特性之間的關系，并觀察到激光輻照能量的增加提高了熔覆寬度和稀釋比。然而，大量的高能束使基板過熱，基板上的鐵元素向包層移動導致了高度的稀釋。

影響熔覆層顯微組織和質量的激光工藝參數主要取決于兩個或兩個以上參數的組合。因此，建議通過實驗和優化算法的設計，使各參數達到最優值。Chao等人合成了LC技術制備的基于cocrfenialx(0≤x≤2)的HEAC，研究了激光加工參數和粉末進給速率對冶金和熔覆特性的影響。結果表明:隨著送料速度的增加，熔覆層深度減小，互擴散層厚度減小，熔覆層厚度增加;此外，激光功率的增加增加了包層高度、寬度、深度和擴散層厚度。研究了同軸進給系統的稀釋度與進給速度、激光功率、包層深度和掃描速度等參數之間的關系。同樣，重疊率也是影響包層波紋度和表面形貌的另一個因素。Ye等和Li等合成了無缺陷的CoCrCuFeNiAlx和FeCoCrMnTi0.2，最佳重疊率約為33%和60%，具有優良的涂層和包覆特性。

除工藝參數外，熔覆層特性尤其是稀釋比也取決于合金元素的添加。Zhang等發現，Si、Mn和Mo元素以較小比例的摻入顯著改善了合金的冶金和熔覆特性。Jiang等研究了Cr含量對LC技術生產的基于alcofenicrx(0.5≤x≤2)的HEACs稀釋率的影響。作者觀察到，由于Cr含量的高吸收能力，使稀釋率從36.6%提高到56.68%。

綜上所述，有各種工藝參數影響LC-HEACs的組織、表面形貌和機械性能。這些參數的不適當值會產生包括未熔化顆粒、不連續和不均勻的包層幾何形狀、氣孔和微裂紋在內的缺陷。由于低的能量輸入和高的進粉速度，在LC-HEACs中出現了未熔化的顆粒。此外，快速冷卻隨著掃描速度的增加而增加。因此，為了獲得高質量的熔覆層，需要考慮各個激光加工參數。

2．5． LC-HEACs缺陷

在LC-HEACs中遇到的問題之一是，由于熱失配和快速淬火速度而產生的高殘余應力，導致冶金界面出現裂紋。覆層與基體之間的高溫梯度是產生裂紋的主要原因。此外，與襯底材料相比，包層材料的熱膨脹系數較低?；w材料的預熱通過降低殘余壓應力來參與裂紋的消除。許多作者研究了在包層前加熱基底的效果，并觀察到了積極的結果。

Liu等人通過LC技術，在200°C的溫度下對鋼基體進行預熱，合成了無缺陷的alcocrfeniti0.8基的HEACs。結果表明，預熱降低了溫度梯度，沒有出現裂紋。在另一項研究中，Liu等人[170]在200°C預熱基體，并開發了TiC增強的alcocrfeni基LC-HEACs。SEM分析表明，TiC與基體晶粒具有良好的冶金結合強度。界面上沒有出現空洞或微裂紋。同樣，Huang等人通過在450°C預熱Ti6Al4V襯底，開發了基于alcrtisi的LC-RHEAC。觀察到少量氣孔和微裂紋，冶金結合良好。

為了改善冶金結合，Cui等人報道了alfenicocrc基HEA覆層與304基體之間的成分不匹配導致縱向和橫向裂紋的形成，如圖16b所示。為了消除這些裂紋和殘余應力，引入了中間層[CoNiFe2]。CoNiFe2層避免了imc的形成，提高了界面結合強度，如圖16c所示。能譜分析(EDS)表明，由于CoNiFe2層與基體材料的良好混合，F(xiàn)e和Co含量向基體方向增加。

圖16 SEM觀察了alfenicocr基LC-HEACs的截面及中間層對其顯微組織的影響;(a、b)界面區成分失配引起的裂紋形貌圖;(c, d)界面結合良好的枝晶形貌。此外，引入CoNiFe2作為中間層后，由于復合材料具有更好的混溶性和溶解度，沒有出現裂紋;(e)預熱基底和超聲輔助激光熔覆設備圖，超聲系統以20kHz的頻率振動，SEM顯微圖顯示良好的冶金結合，無微裂紋和氣孔。它還減輕了殘余應力。

通過優化激光加工參數、對基片進行預熱和引入中間層，可以在一定程度上消除LC-HEACs的內表面缺陷。然而，元素偏析、夾雜物和結構波紋需要混合技術(外場輔助LC技術)。LC技術中超聲振動的應用確保了HEA粉末更好的攪拌、混合和擴散，可以減輕殘余應力和裂紋，如圖16e所示。LC-HEAC文獻中只有一篇報道，Wen等將預熱處理與超聲輔助LC技術相結合，合成了fecrcoalmn0.5 mo0.1基的HEAC。施加20kHz頻率的振動;在BCC固溶相和可控稀釋條件下，觀察到無缺陷、耐磨、耐腐蝕的包覆層。

綜上所述，可以采用預熱、混合LC技術和中間層來適應殘余應力和消除裂紋。中間層元素的選擇取決于溶解度和形成imc的惰性。此外，該混合技術生產了無缺陷的LC-HEACs與BCC固溶相，使涂層耐磨和耐腐蝕。

殘余應力:LC-HEACs中的殘余應力是由于熱失配和快速冷卻速率而產生的。這將導致冶金缺陷、微裂紋、空洞、氣孔、夾雜物和表面不規則性的形成。此外，這些應力也會影響包層的機械性能。因此，對HEA包層進行預熱處理和后熱處理可以減輕這些應力。Dada等人通過激光作用和預熱(400°C)對殘余應力的影響，合成了AlTiCrFeCoNi和AlCoCrFeNiCu包層。作者觀察到殘余應力的顯著降低以及機械性能的改善。在另一項研究中，Tong等人報道了后加熱對激光增材制造fecrconimn基HEA的影響，使用x射線衍射分析(XRD)測量了殘余應力。作者觀察到，在700°C和1100°C時，由于位錯滑動，試件的后加熱降低了殘余應力(見圖17)。

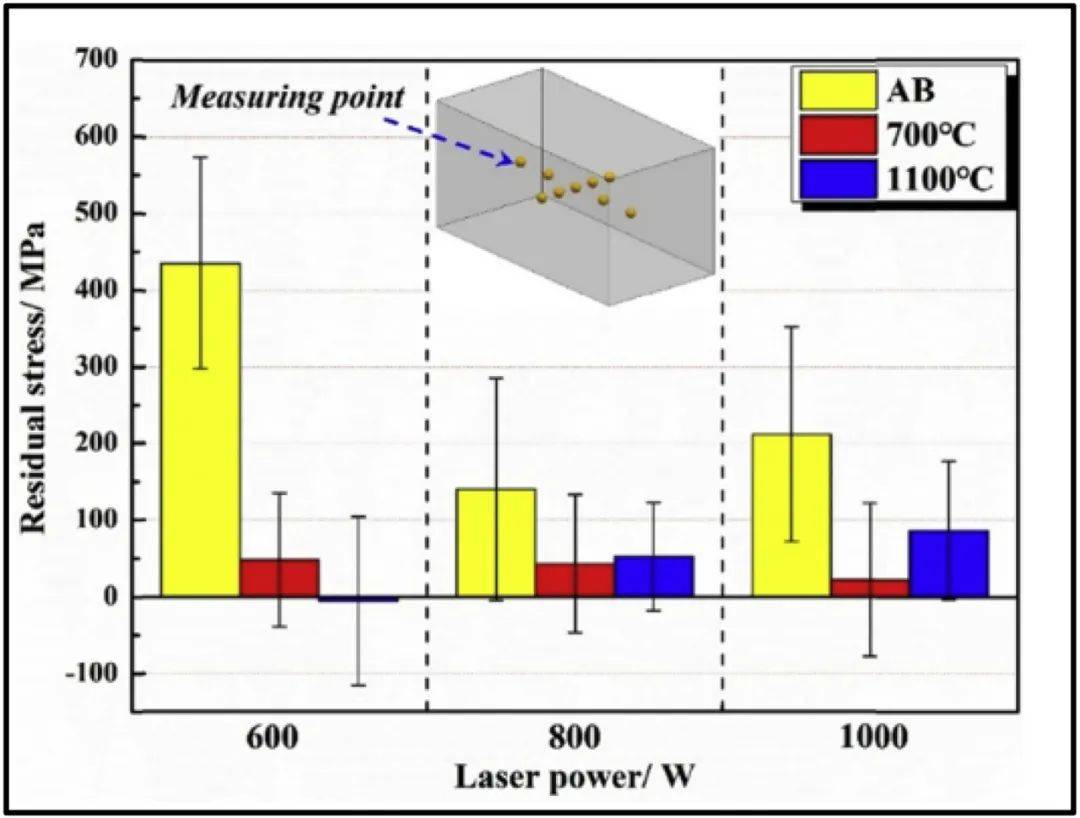

圖17 圖為在不同激光功率下，700°C和1100°C試件的實測殘余應力。殘余應力隨加熱時間的延長而降低。由于淬火速率高，激光功率越低，殘余應力越大。此外，固化包層收縮體積的減弱增加了殘余應力，為1kW。

2.6 LC-HEACs的建模優化

通過優化激光加工參數，可以降低LC-HEACs的缺陷和熱殘余應力。然而，由于LC技術的非線性、復雜性和動態性，其建模難以理解。根據文獻將模型進一步分為分析型模型和經驗型模型。

2.6.1 前后模型

這些模型需要實驗數據，可用于復雜非線性LC技術的預測。很少有人研究基于經驗的模型:Anas等人在單cu0.5 fenitial包層軌道上應用回歸分析(RA)和方差分析(ANOVA)模型，建立了包層特性(稀釋百分比、長寬比和包層角)與激光加工參數(激光功率、掃描速度和進給速率)之間的關系。稀釋率提高46.5%，包衣角提高4.0%，縱橫比提高5.7%。Ma等人[175]建立了激光加工參數(離焦、激光功率、掃描速度)、質量特性(殘余應力)和熔覆特性(熔覆深度、熔覆寬度、熔覆角和稀釋度)之間的經驗關系，并觀察了低稀釋率和殘余應力的激光加工參數。作者應用這些參數，利用多目標量子粒子群優化(MOPSO)技術開發了基于fenicocr1.5 nb0.5的HEA包層。類似地，Anas和Dubey[176]應用了一種多優化技術來發展包層特性(包層角、稀釋度和縱橫比)和質量特性(硬度和侵蝕率)之間的相關性。實驗結果表明，復合材料的硬度、抗沖蝕性和包層性能均有顯著提高。

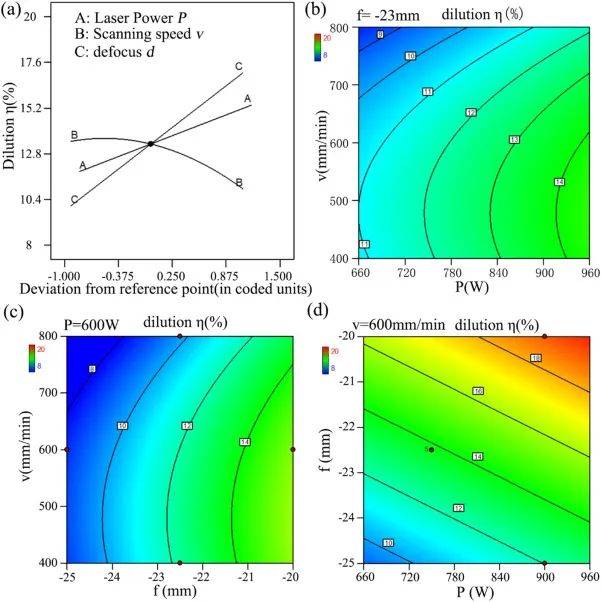

激光熔覆工藝參數對稀釋度的影響:(a)工藝參數攝動圖;(b) P, v等高線圖;f (c), v;(d) P f。

激光熔覆工藝參數對稀釋度的影響上圖所示。圖所示的攝動曲線描述了工藝參數對稀釋的影響。從圖中可以看出，激光束功率和離焦對降低稀釋有負面影響。離焦的影響比激光束功率的影響更為顯著。當光束能量分布為高斯分布時，光束直徑隨離焦的減小而減小。所以激光束越集中，能量密度越高。此外，還可以發現，當掃描速度超過一定值(586mm/min)時，稀釋度下降更明顯。圖~(d)顯示了各因子相互作用對稀釋的影響。很明顯，更少的熱輸入可以減少稀釋，比如降低能量或增加掃描速度和離焦。對于粉末層吸收的能量形成熔池，剩余的能量可以熔化基板，能量越少意味著基板熔化越少，從而可以降低稀釋度。而能量較低導致熔池對流減弱，從而導致涂層孔隙率增加等問題。因此，合理的能量輸入是獲得高質量激光熔覆層的關鍵。

來源：A review on laser cladding of high-entropy alloys, their recenttrends and potential applications，Journal of Manufacturing Processes，doi.org/10.1016/j.jmapro.2021.06.041
