IPG 1.5 kW風冷型

手持激光焊接和清洗系統

在典型金屬制造中的應用

作者：Valentin Gapontsev博士、Felix Stukalin、Adam Pinard、Oleg Shkurikhin、Yuri Grapov、Iurii Markushov

前言

傳統MIG焊和TIG焊的缺點包括：通常需要一定的焊前準備和設置；在焊接時產生極高的熱量，導致熱影響區較大、材料扭曲變形，焊接質量結果不理想；在焊前和焊后需要進行處理，從而增加總成本、降低生產率。此外，需要雇用有經驗的焊工，尤其是焊接復雜接頭，這導致成本進一步增加。自動化激光焊接技術可以解決上述問題，但是到目前為止，由于成本高、占地面積大和復雜程度高，對于金屬制造商來說，這并不是理想的解決方案。

IPG 通過推出革命性的新產品解決了這些挑戰，LightWELD系列產品可以為各種規模的制造商提供手持式激光焊接和清洗功能，適合新手和專業焊工使用。新產品配備1.5 kW可調光纖激光光源，可提供2.5 kW峰值功率，通過符合人體工學的手持式焊槍提供焊接所需的加工功率。焊機中存儲了工藝參數庫，針對常見的材料和厚度組合進行優化，并且能夠焊接異種材料和不同電導率的材料。通過結合光束振蕩（擺動）特征，擺動寬度高達5 mm，對工件裝配間隙容忍度高，同時形成美觀焊縫。體積僅為0.1 m3，重量僅有53 kg，尺寸輕巧，便于攜帶。這些特征使得這個解決方案成為革命性的激光創新，以及高生產率的工業工具。

焊接應用

在金屬制造行業，主要挑戰是熟練技術工的短缺，特別是對于要求較高的TIG焊，往往需要高技能操作員。LightWELD克服了這個問題，幾乎任何人都可以很快上手進行激光焊接，并焊接出良好的結果；關鍵在于，首先需要開發和優化工藝，然后將其整合到系統中。例如，經過安全培訓后，即使是沒有焊接經驗的裝配工也可以重復焊接出穩定、一致的搭接接頭，因為系統會根據選定的材料和厚度自動調控激光工藝，進行定位點焊。

激光焊機不僅可以焊接常規接頭，還可以焊接幾何形狀等更為復雜的接頭，這也有助于改進產品設計。下圖（圖1）所示案例：使用IPG手持激光焊機焊接1.5 mm+1.5 mm不銹鋼外殼。該設計利用了激光焊接能力，使操作員能夠穿透具有低輪廓焊縫的頂部材料，從而大幅減少預處理和后處理工作，顯著降低總成本。

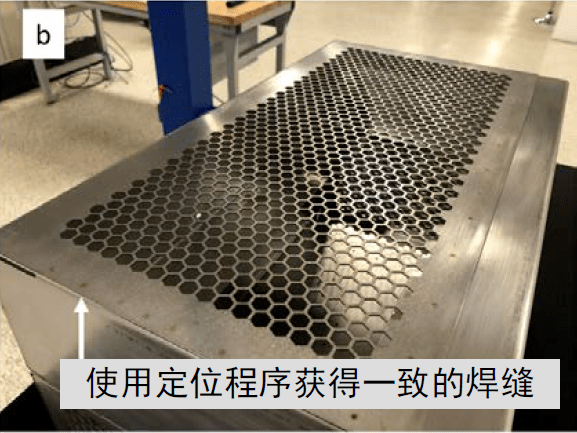

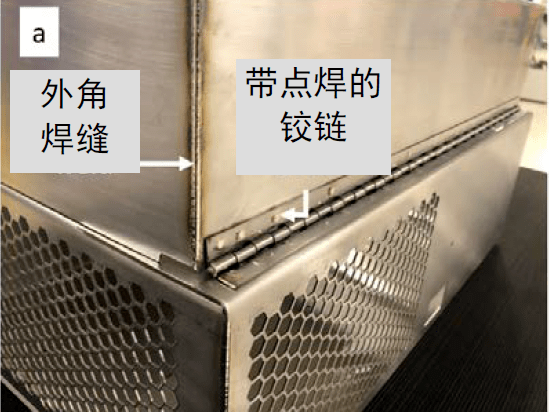

圖1.不銹鋼激光焊接：a）具有高質量的外角焊縫和點焊鉸鏈；b）使用預設點焊參數將多孔板點焊到外殼上，實現100%的一致性。

傳統的弧焊工藝使用氬氣作為不銹鋼和鋁的保護氣體，以防止焊接熔池氧化。激光焊接使用氮氣提供更好的焊接結果。使用氮氣和氬氣作為保護氣體的焊接結果如下所示（圖2）。

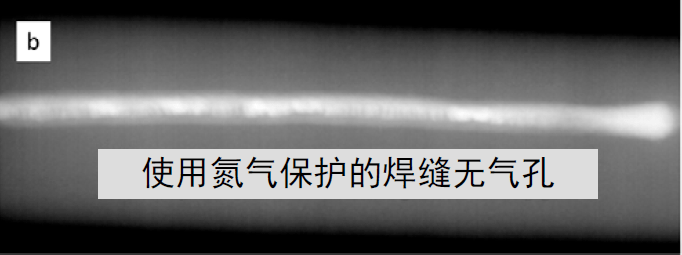

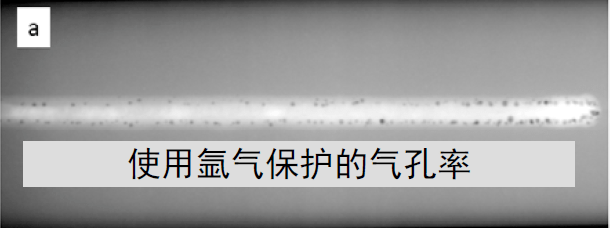

圖2.使用不同保護氣體焊接2.0mm不銹鋼：a）使用氬氣的焊縫X射線結果顯示，熱影響區附近產生多個氣孔；b）使用氮氣的焊縫X射線結果顯示，焊縫無氣孔。

焊縫評估結果如下所示（圖3），包括根據AWS D17.1:2017（A類）- 航空航天級的熔焊規范進行目視和金相檢查、拉伸試驗和彎曲試驗。

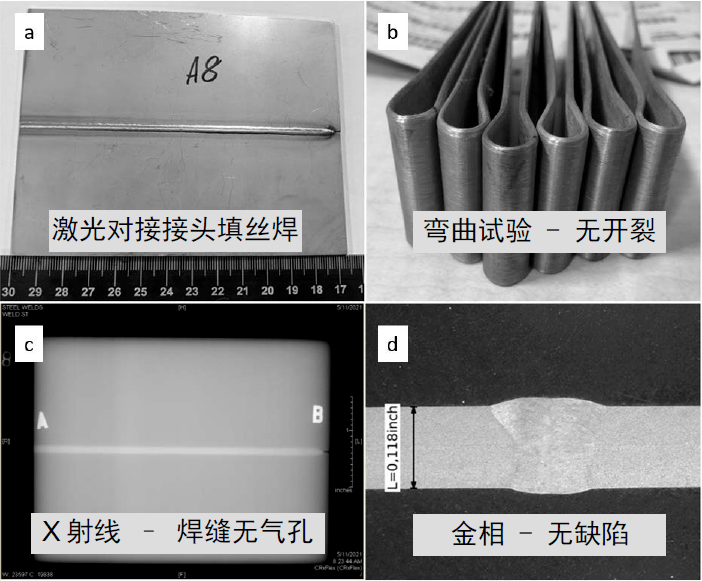

圖3. 2.0 mm不銹鋼航空級質量焊縫結果：a）手持式激光填絲焊樣品；b）彎曲試驗結果：在180°彎曲角度下無開裂；c）焊縫的X射線結果顯示：焊縫無氣孔；d）焊縫金相結果顯示：完全熔透，無缺陷和夾雜物。

清洗應用

LightWELD XC手持激光焊接清洗一體機具有激光光斑尺寸小和高頻脈沖控制特征，可以針對焊接前后發生變色和污染的表面提供清洗功能。由于氧化層和污染物會對氣孔率和焊縫質量產生顯著影響，該功能對于鋁等材料的焊接至關重要。在傳統工藝中，操作員在焊接前使用丙酮或其他化學物質清洗接頭。激光可以燒蝕所有污染物并去除氧化層，例如，圖4顯示了激光清洗如何提高鋁5052和鍍鋅板的焊縫質量。

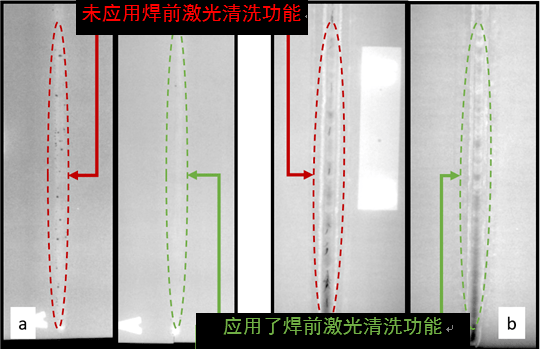

圖4.激光清洗后焊縫質量提高：a）鋁5052：X射線結果顯示，在焊接前應用激光清洗后，氣孔減少；b）鍍鋅板：X射線結果顯示，在焊接前應用激光清洗后，缺陷顯著減少。

通常，焊工需要在焊后進行處理，這可能是非常耗時的清洗過程。LightWELD XC手持激光焊接清洗一體機的優勢：約20mm/s的清洗速度，無需打磨耗材或化學品，以防止表面受損。圖5a顯示了焊接工藝前低碳鋼除銹的激光清洗結果。

圖5.激光清洗：a）焊接過程中的重銹去除；b）激光清洗的酸洗和鈍化效果，通過完全焊接和部分清洗不銹鋼304L的鹽霧試驗進行驗證，暴露2小時后，左側（激光清洗）未發現生銹跡象。

激光清洗最重要的優勢之一是焊接后不銹鋼酸洗和鈍化。圖5b顯示了浸入35℃鹽霧溶液（Morton Culinox 999/DI Type IV）中2小時后的樣品。焊后對樣品左側進行激光清洗，右側保持焊接狀態。焊接樣品右側發現明顯的生銹跡象，但是在激光清洗后，左側未發現生銹。該示例證明了激光清洗可以取代不銹鋼應用的傳統酸洗和鈍化過程。

總結

通過從傳統的焊接和清洗方法，轉換到這種手持式激光系統，為用戶節省了大量成本。手持式的LightWELD系統適用于典型鈑金行業中工廠和車間應用，適合經驗豐富的操作員使用，也適合新手使用。這種柔性的操作光纖能夠在直徑約與一根頭發相當?shù)男↑c上傳輸加工所需的紅外光能量，比傳統焊接方法產生的熱量更少。LightWELD激光焊接和清洗一體機的其他優勢包括：

• 焊接速度至少比TIG焊或MIG焊快數倍；

• 與傳統工藝相比，焊縫變形降低了一個數量級；

• 集成工藝參數庫和符合人體工學設計的焊槍，使得系統易于學習和操作，裝配工和新手焊工均可以進行激光點焊并實現100%一致性的激光定位點焊，雇用新手能夠讓制造商減輕基礎焊接工作的負擔，從而顯著降低用工成本和總成本；

• 焊前激光清洗可以取代傳統焊接方法所需的典型打磨和噴砂工序，同時減少焊縫中的氣孔和缺陷形成；

• 焊后激光清洗可以取代危險的化學清洗方法，并在焊后使用同一設備立即對不銹鋼進行清洗和鈍化處理。

LightWELD系列產品是輕巧便攜、操作簡便、經濟智能、安全可靠的手持激光焊接系統，帶有清洗功能（可選），并已獲得歐盟CE認證，是一款安全可靠的生產工具。

本文摘選自 IPG發表的《1.5 kW風冷型手持激光焊接和清洗系統在典型金屬制造中的應用》
