光模塊100G同軸TOSA自動點錫膏激光焊接工藝

來源:紫宸激光2023-03-03 我要評論(0 )

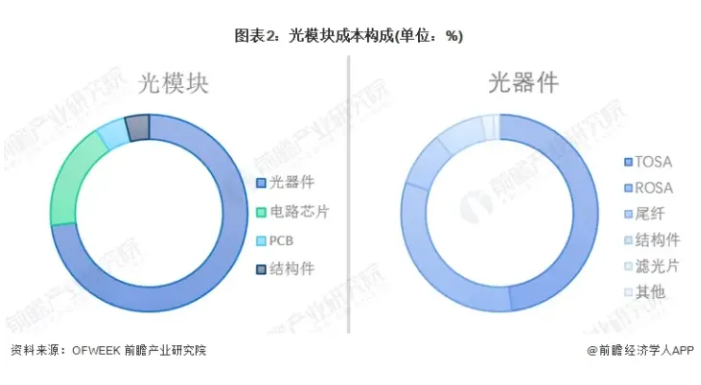

光模塊產品所需原材料主要為光器件、電路芯片、PCB以及結構件等。其中,光器件的成本占比最高,在73%左右。光器件主要由TOSA(以激光器為主的發射組件)、ROSA(以探測...

光模塊產品所需原材料主要為光器件、電路芯片、PCB以及結構件等。其中,光器件的成本占比最高,在73%左右。光器件主要由TOSA(以激光器為主的發射組件)、ROSA(以探測器為主的接收組件)、尾纖等組成,其中TOSA占到了光器件總成本的48%;ROSA占到了光器件總成本的32%。


隨著光通信行業的迅猛發展,現在對TOSA(TransmitterOpticalSubassembly, 光發射次模塊)的要求越來越趨向與更高速率、更長傳輸距離和更高壽命。因此現在大多高速中長距離T0SA在光路整合和固定工藝上選擇激光焊接。

激光焊錫機屬于熱傳導型焊接,即激光輻射加熱工件表面,再通過熱傳導向材料內部擴散,通過控制激光的波形、寬度、峰值功率和重復頻率等參數,使工件之間形成良好的焊接。只要激光技術運用的的合理,其光路精準度會遠遠高于膠粘工藝,并且其長期的可靠性更好。

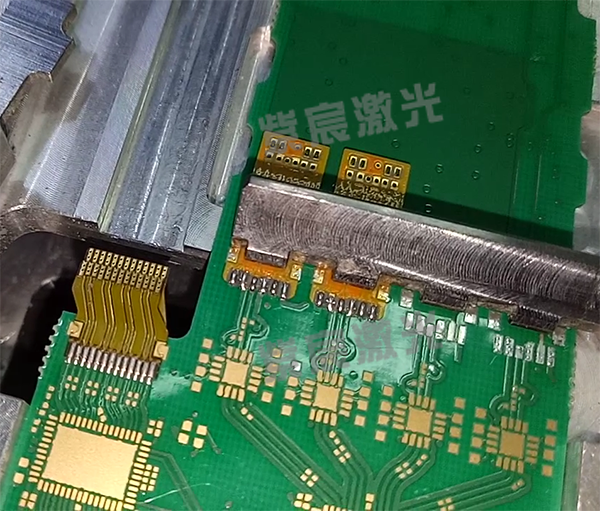

同軸TOSA激光點錫膏焊接:

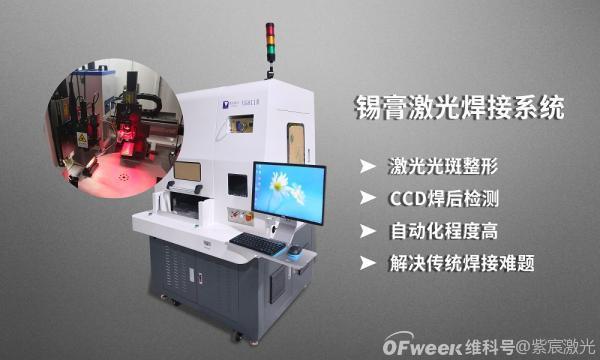

紫宸激光專業生產點錫膏激光焊接機,100G同軸TOSA自動點錫膏焊接過程:人工將同軸TOSA模塊使用治具固定,調整TOSA模塊焊接工藝參數,啟動按鈕,氣缸開始送料,由測高系統和CCD視覺定位系統自動捕捉焊接點進行拍照,拍照完成后針管根據CCD記錄的焊點位置以不同的速度和角度移動點錫,完成點錫后沿點錫相反路途激光焊接。

光模塊100G同軸TOSA自動點錫膏激光焊接工藝

光通信行業TOSA的激光焊接內應力釋放方法,包括以下步驟:

(1)激光焊接:調整耦合光路使TOSA的輸出光功率達到最大值后,對TOSA進行三光束激光焊接;

(2)記錄初始功率值:測量焊接好的TOSA輸出的最大功率值,記錄為初始功率值P0;

(3)高低溫循環和高溫烘烤:焊接好的TOSA放入高低溫循環箱內進行10次高低溫循環處理,然后將TOSA從高低溫循環箱取出,放入高溫存儲箱烘烤24小時;

(4)效果判定:測量產品輸出的功率值P1,通過比較P0及P1來判定內應力釋放是否成功。

該方法利用采用高低溫循環沖擊使激光焊接處的物質發生形變,再通過高溫存儲使焊接處的物質進行分子融合,從而起到內應力釋放的作用,有效克服了TOSA激光焊接后在焊接處產生的內應力所導致的光路偏移現象,保證了T0SA器件的光路穩定性,提高了產品的可靠性及使用壽命,為T(mén)0SA器件的高壽命很好的奠定了良好的基礎。
