近期，中國(guó)科學(xué)院上海光學(xué)精密機(jī)械研究所高功率激光元件技術(shù)與工程部趙元安研究員團(tuán)隊(duì)與武漢理工大學(xué)夏志林教授、土耳其國(guó)家計(jì)量研究院Humbet Nasibli教授以及賽思科技有限公司合作，在空天激光薄膜受到伽馬射線輻照導(dǎo)致的抗激光損傷性能退化研究方面取得新進(jìn)展，相關(guān)研究成果以“Nodular-defect induced degradation of laser damage resistance of 532 nm high reflectivity coating after exposure to gamma rays”為題發(fā)表于Optics Express。

在空間光學(xué)領(lǐng)域，評(píng)估空間輻射對(duì)光電子學(xué)元器件的性能影響對(duì)于空天激光技術(shù)具有重大意義。X射線、伽馬射線、粒子輻照等空間輻射會(huì)影響元器件性能，對(duì)于不同軌道載荷，往往采用等效劑量伽馬射線評(píng)估其元器件的輻照退化問題。

研究團(tuán)隊(duì)采用等效低軌、中軌和高軌劑量的伽馬射線對(duì)典型基底材料（熔石英和S-BSL7玻璃）以及激光薄膜元件（532nm反射膜）開展地面模擬試驗(yàn)。研究結(jié)果顯示，S-BSL7玻璃在低軌對(duì)應(yīng)劑量下即發(fā)生暗化，熔石英玻璃只在高軌對(duì)應(yīng)劑量下出現(xiàn)E’色心，但這兩種變化并未明顯影響基底拋光表面的激光損傷閾值；同時(shí)發(fā)現(xiàn)，鍍制在這兩種基底上的高反射膜的光學(xué)性能并未受到輻照劑量影響，但高軌對(duì)應(yīng)劑量輻照導(dǎo)致激光薄膜的抗激光損傷能力出現(xiàn)明顯下降。研究重點(diǎn)解析了高軌劑量誘導(dǎo)激光薄膜抗激光損傷能力下降的影響途徑是薄膜中存在的缺陷，并采用蒙特卡洛模擬分析了高能射線誘導(dǎo)的二次電子在缺陷區(qū)域的聚集特征，從實(shí)驗(yàn)和理論分析兩方面對(duì)結(jié)果進(jìn)行了確認(rèn)。該研究工作首次闡明了伽馬射線與激光共同作用于激光薄膜元件的基本物理圖像，確定了作用點(diǎn)和作用機(jī)制，為空天激光用激光薄膜元件的早期失效篩選提供了方案，對(duì)于空天激光器的長(zhǎng)壽命性能保障具有重要價(jià)值。

該研究獲得中國(guó)科學(xué)院國(guó)際合作局對(duì)外合作項(xiàng)目及土耳其科學(xué)技術(shù)研究理事會(huì)的支持。

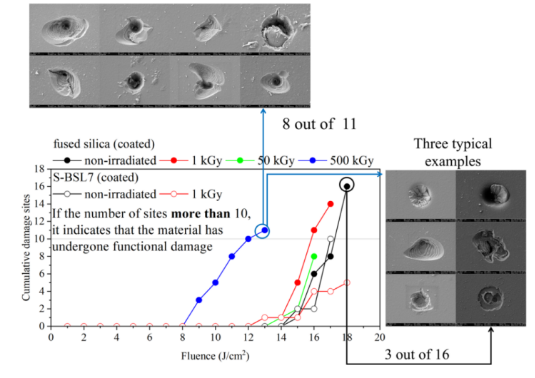

圖1. 532 nm高反射薄膜在不同軌道輻射劑量的抗激光損傷性能退化結(jié)果

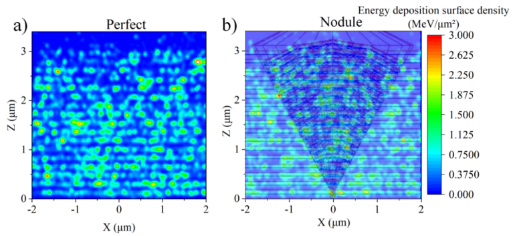

圖2. 伽馬射線對(duì)完好結(jié)構(gòu)和缺陷結(jié)構(gòu)能量沉積的蒙特卡洛模擬圖：a)完好薄膜；b)缺陷結(jié)構(gòu)
