華芯半導體扛起3D傳感VCSEL國產大旗

星之球科技 來源:微迷網2018-07-30 我要評論(0 )

華芯半導體科技有限公司(以下簡稱:華芯半導體)成立于2015年12月,位于江蘇省泰州市姜堰區。公司致力于光電芯片,特別是藍綠光

 華芯半導體科技有限公司(以下簡稱:華芯半導體)成立于2015年12月,位于江蘇省泰州市姜堰區。公司致力于光電芯片,特別是藍綠光半導體激光芯片和光通訊半導體激光芯片(VCSEL、DFB、EML等)的研究、開發與產業化,服務從光纖通信、激光照明、激光顯示到3D傳感等各個領域。華芯半導體是目前國內唯一一家能夠自主完成垂直腔面發射激光器(VCSEL)和藍光半導體激光器芯片外延及芯片工藝制造,并實現量產的高科技公司,據悉已從2017年11月份開始批量出貨。
華芯半導體堪稱國內產學研合作項目的成功范例。在成功實現光通訊VCSEL量產后,公司瞄準了3D傳感爆發的市場機遇,迅速切入消費類VCSEL的研發和量產。那么,這家由國內人才組建的IDM企業將如何扛起VCSEL國產化的大旗呢?敬請傾聽麥姆斯咨詢與華芯半導體生產副總經理兼藍光和綠光項目經理李軍先生的深入交流。
華芯半導體扛起3D傳感VCSEL國產大旗
華芯半導體生產副總經理兼藍光和綠光項目經理李軍
麥姆斯咨詢:首先,請您講述華芯半導體創業背景和里程碑事件吧!
李軍:華芯半導體成立于2015年12月。2015年之前,創業團隊完成了兩項化合物半導體芯片的產業化項目,積累了比較豐富的產業化經驗,并且在化合物半導體材料外延技術、芯片制程和大功率芯片封裝技術上獲得了很深厚的技術沉淀。2015年創業團隊決定開展市場前景更加廣闊的VCSEL芯片和藍光半導體激光器項目,在泰州市和姜堰區地方政府以及投資人的大力支持下,于2015年12月成立華芯半導體科技有限公司;2016年春節后潔凈車間開始施工;2016年7月MOCVD設備到廠;2016年11月設備基本完成安裝調試;2017年1月,藍光激光器激射出光,同月VCSEL芯片制程工藝完成調試;2017年6月,全自主開發的VCSEL開始提供客戶測試;2017年11月,850nm 10G VCSEL芯片開始批量出貨;2017年11月,940nm VCSEL項目立項;2018年6月,940nm VCSEL芯片在立項后7個月后就迅速進入批量出貨階段。由此可見,華芯半導體發展速度很快,一步一個腳印。
麥姆斯咨詢:請您介紹下華芯半導體的VCSEL研發團隊和專利情況,如核心成員、研發人數、學術成就和產業經驗等。
李軍:華芯半導體的VCSEL產品研發團隊有30多人,其中具有博士學位或中高級職稱的骨干成員超過10人,在器件結構設計、外延生長、芯片制程、封裝測試、可靠性分析等方面都有行業內頂尖的領軍人物。團隊核心成員主要畢業于中國科學院,有多人先后承擔973、863等國家重大項目以及自然科學基金等國家級科研項目。技術團隊在過去十多年里先后開發出高功率半導體激光器、高倍聚光太陽能芯片、高功率VCSEL芯片等多項產品和技術。在產業化方面,技術團隊先后創辦了三家化合物半導體光電子器件的制造公司,并實際承擔了化合物半導體工廠的設計和建設,具有獨立建廠的豐富產業化經驗。目前,公司擁有相關專利15項,其中發明專利12項,實用新型專利3項。
麥姆斯咨詢:目前華芯半導體搭建了硬件平臺,能否詳細介紹下該平臺情況?可以生產哪些產品?量產規模如何?
李軍:華芯半導體具備完整的芯片設計、外延工藝、芯片制程、封裝測試等半導體激光器研發和生產能力。目前,華芯半導體現有MOCVD設備3臺,并且已經追加多臺MOCVD的訂單;配套的外延片測試設備10余臺;芯片制程設備幾十臺;封裝測試設備10余臺。華芯半導體的設備均為國際主流的半導體激光器制造設備,能夠完成VCSEL芯片和藍綠光半導體激光器芯片研發和生產的全部工藝。在此平臺上,我們成功開發出10G和25G 850nm光通訊VCSEL芯片、940nm VCSEL結構光和飛行時間(ToF)芯片、藍光半導體激光器芯片,部分產品已經投入量產。目前,已建成年產光通訊VCSEL芯片50KK顆、3D傳感芯片30KK顆、藍綠光激光器芯片5KK顆的生產能力。

華芯半導體扛起3D傳感VCSEL國產大旗

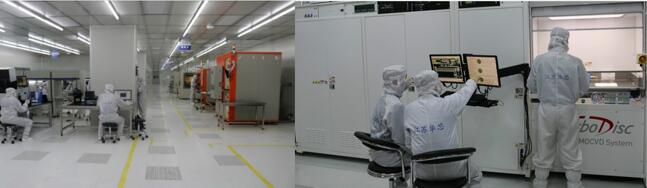

華芯半導體生產線
麥姆斯咨詢:華芯半導體是目前國內一家能夠自主完成VCSEL芯片外延及芯片工藝制造的企業,請您談?wù)勝F司在VCSEL生產方面遇到了哪些問題?又是如何解決的?
李軍:首先,建設一家化合物半導體工廠,是一項非常燒錢的項目,不投入10多個億,是不可能做出VCSEL芯片的。第二,在工廠建好之后,研發設計、工藝摸索、人員培訓,也都需要大量經驗積累,同樣是燒錢的過程。華芯半導體已經度過了這個階段,因此成為目前國內唯一一家能夠自主完成VCSEL芯片外延及芯片工藝制造的企業。
VCSEL芯片的生產工序非常復雜,累計工序超過100道。在生產中遇到最多的問題是部分工藝的重復性和均勻性問題。無論是外延工藝,還是芯片制程工藝,都遇到過這樣的問題。VCSEL的生產中,上述問題解決起來尤為復雜,這是因?yàn)樾酒瞥坦に囍械闹貜?fù)性或均勻性問題可能是制程工藝本身的問題,也有可能由外延工藝引起的。因此,在分析問題的時候,必須將芯片制程工藝和外延工藝結合起來,而不能獨立進行。我們團隊充分發揮了在技術儲備和人才配置上的優勢,通過四個方面的工作,較好地解決了這些問題:(1)我們的核心技術人員在精通自己負責工藝的同時,都掌握1項以上的其它工藝,在出現問題時,能夠無障礙溝通;(2)發現問題以后各個部門充分溝通、相互支持,用較短的時間對問題進行定位,并解決問題;(3)對部分設備進行改造,以提高工藝的穩定性和均勻性;(4)在芯片的設計中充分考慮生產平臺的特點,對結構進行優化,提升工藝冗余度。
麥姆斯咨詢:接下來,我們重點交流VCSEL外延工藝。VCSEL全結構有200多層薄膜,厚度為微米級,如何精準控制如此多層的外延工藝是決定器件性能好壞的關鍵因素,也是VCSEL最難以攻克的技術難題。您能分享華芯半導體在這方面的成功經驗嗎?
李軍:外延工藝是VCSEL芯片生產中的核心,外延工藝的水平對芯片的性能有決定性的影響。我們可以很自豪地說:華芯半導體解決了VCSEL外延片的生產制造問題!目前我們也是國內唯一一家實現外延片自主量產的VCSEL供應商!
我們能夠解決這個問題,主要的原因有兩點。其一,普通的MOCVD設備要實現VCSEL外延片生產是極其困難的,因此我們對MOCVD設備進行了專門的改造,以適應VCSEL外延片對外延工藝的嚴格要求。其二,在外延工藝的調試中,結構設計、芯片制程等相關研發人員與外延工藝的研發人員密切協作,尤其芯片制程工藝為外延工藝的調試提供了大量的試驗和數據支持。華芯半導體VCSEL外延片的順利量產,不僅是我們高水平外延工藝的體現,更是整個團隊彼此無縫對接合作的碩果。
麥姆斯咨詢:華芯半導體在光通訊應用領域的VCSEL已經實現量產。您能介紹下光通訊應用領域的VCSEL產品系列、性能和主要客戶嗎?
李軍:華芯半導體開發的應用于光通訊領域的VCSEL芯片從2017年11月開始批量出貨。目前主要有10G的多系列產品,包括同面或異面電極、單管或列陣等不同形式的產品。在性能上完全不輸進口產品,也可以針對客戶的需要進行特殊定制。

華芯半導體扛起3D傳感VCSEL國產大旗

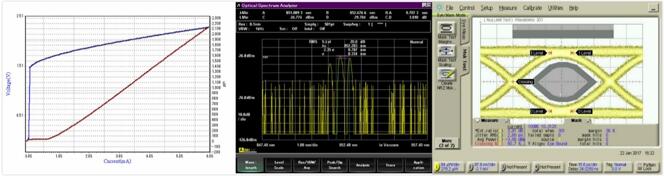

從左往右依次為:10G 850nm VCSEL芯片LIV圖、10G 850nm VCSEL芯片光譜圖、10G 850nm VCSEL芯片眼圖
麥姆斯咨詢:相比應用于光通訊領域的VCSEL,應用于3D傳感領域的VCSEL制造工藝相對簡單。華芯半導體在光通訊VCSEL的量產經驗對進入3D傳感VCSEL領域有哪些幫助?
李軍:光通訊VCSEL對傳輸速率、可靠性等方面的要求比較高。為達到這些要求,在生產制造過程中必須對材料的外延生長和芯片制程中的部分關鍵工藝進行嚴格控制,而這些技術都是VCSEL芯片制造技術中的核心部分。因此,在做好光通訊領域的VCSEL后,這些技術很容易就可以直接應用到3D傳感領域的VCSEL芯片制造。從結果看,我們?cè)诠馔ㄓ峍CSEL的量產經驗,使得我們較快地解決了應用于3D傳感領域的VCSEL芯片的可靠性問題和質量控制問題,大大加快了我們產品開發的周期。

麥姆斯咨詢:VCSEL已經是3D傳感產業界和投資界的熱門話題,除了國際巨頭,國內眾多初創企業也開始嶄露頭角,競爭異常激烈。華芯半導體如何看待目前的競爭態勢?請您分析下華芯半導體的核心競爭力!
李軍:VCSEL在消費電子中的應用,使得其市場規模比以前增加了一個數量級,巨大的市場空間也促使國內誕生了很多的初創企業。但從目前的情況看,國內真正具備VCSEL芯片設計、外延材料生產、芯片制程和封裝測試的公司寥寥無幾。VCSEL芯片的核心技術在于外延生長和芯片制程,只有具備這些核心技術的公司,才能更快地響應消費電子行業對芯片不斷升級的需求。因此,要在激烈的市場競爭中站穩腳跟,最根本的還是要加強自己的核心技術能力建設。
華芯半導體是國內目前唯一能實現結構設計、外延生長、芯片制程和封裝測試等完整VCSEL芯片制造工藝的公司。我們的核心競爭力體現在兩方面:(1)可全自主開發生產具有競爭力的VCSEL芯片和邊發射激光器(EEL)芯片,從而能夠迅速和低成本的滿足客戶的需求;(2)我們有封裝測試產線,可以為客戶提供定制封裝測試方案的服務,從而幫助客戶更好地用好芯片。我們有這樣一個案例,客戶在華芯半導體定制結構光VCSEL芯片,從客戶提供發光孔的坐標位置,到我們交付首批樣品、共同制定測試方案,前后僅用了不到40天的時間,并且客戶在驗證中取得了非常好的效果。這樣的響應速度和定制服務,是國外供應商和依靠代工的國內供應商都無法企及的,這就是我們的核心競爭力給我們帶來的競爭優勢。
麥姆斯咨詢:目前,華芯半導體已經開發出的3D傳感VCSEL產品有哪些系列?性能和良率如何?量產計劃是怎么安排的?
李軍:目前,華芯半導體已經開發出來的3D傳感VCSEL產品主要有940nm 1W ToF芯片和940nm 2W ToF芯片,并根據客戶的要求定制了一些VCSEL結構光芯片。產品性能達到市場主流產品指標,能夠滿足消費電子行業對芯片的各項指標要求。目前,我們可以為客戶定制發光孔中心最小間距僅23微米的結構光陣列芯片,所有高功率陣列芯片的光電效率都可以穩定在35%左右。良率方面,通過對良率的有效控制,我們的銷售價格可以控制在進口芯片的80%左右。未來3年內,我們將通過良率的持續提升,實現芯片價格每年下降,為我們的客戶持續提供高質量、低成本的VCSEL芯片。目前我們已經批量出貨850nm光通訊芯片,3D傳感芯片目前具備月產2KK的能力,到今年年底將達到月產4KK。未來3年內,根據市場情況,我們還將繼續擴大產能。

華芯半導體扛起3D傳感VCSEL國產大旗

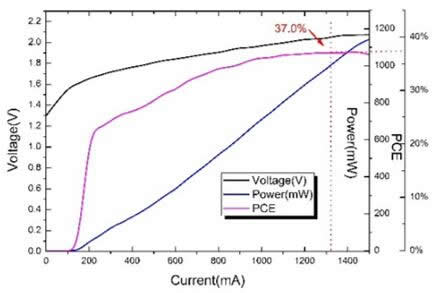

940nm 1W ToF芯片測試圖

華芯半導體扛起3D傳感VCSEL國產大旗

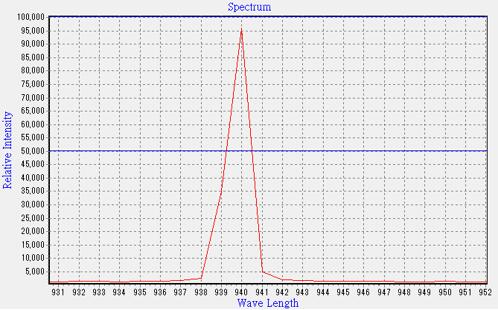

940nm 1W ToF芯片光譜圖
麥姆斯咨詢:在3D傳感領域,華芯半導體生產的VCSEL可以應用在結構光方案和ToF(飛行時間法)方案。您能從技術角度為大家普及下兩種方案對VCSEL需求的異同嗎?
李軍:目前主流的3D傳感領域,無論是結構光方案和ToF方案,采用的發光芯片都是VCSEL陣列。這些陣列芯片都是由若干個小VCSEL發光單元組成,因此在制造工藝上基本類似。兩者最大的不同在于,結構光VCSEL芯片中,其發光孔的位置是由算法決定的,一般為隨機分布;而ToF芯片中,其發光孔一般為規則分布。因此,結構光芯片都是客戶定制的,而ToF芯片可以采用通用規格。

華芯半導體扛起3D傳感VCSEL國產大旗

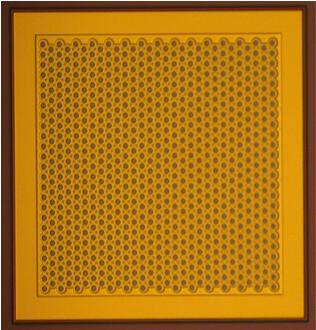

華芯半導體940nm 2W ToF芯片

華芯半導體扛起3D傳感VCSEL國產大旗
華芯半導體結構光芯片(因客戶定制原因,大部分區域做模糊處理)
麥姆斯咨詢:您認為國內3D傳感產業鏈發展是否成熟?華芯半導體和產業鏈上下游企業有哪些合作?
李軍:3D傳感產業鏈主要由視覺方案商、VCSEL芯片、光學衍射元件(DOE)、模組封裝、終端應用等構成。今年,有多家國內手機終端公司推出了集成3D傳感功能的手機,其中部分3D傳感的方案就是由國內的視覺方案公司提供??偟膩?lái)說,整個產業正處在高速成長的階段。關鍵元器件如VCSEL芯片和DOE,國內的相關行業發展也非常迅速,目前都能根據客戶的要求提供相應的產品。華芯半導體作為國內目前唯一具有VCSEL芯片結構設計、外延生產、芯片制程和封裝測試全生產線的公司,與國內多家客戶展開了合作。在ToF芯片部分,我們一方面向多家客戶提供了標準的芯片,同時也根據客戶的要求對芯片進行定制。在結構光芯片部分,我們根據客戶的要求定制了多款產品,在實際測試中取得了非常好的效果。另外,我們?yōu)槎嗉铱蛻?hù)提供了或與多家客戶共同設計了封裝測試方案,并對芯片進行了詳細的性能測試,為芯片的性能和應用優化提供一些建議。
麥姆斯咨詢:華芯半導體是否計劃布局應用于汽車激光雷達的VCSEL?如果有,計劃何時推出?
李軍:汽車激光雷達上的激光發射芯片主要有兩大類,分別是VCSEL芯片和邊發射激光器(EEL)芯片,這兩種芯片我們都在布局。目前,我們正在和客戶合作,對VCSEL進行優化,以適應激光雷達上的一些特殊要求,預計在今年年底會推出相應的產品。同時,我們會在2019年啟動應用于激光雷達的邊發射激光器項目,預計2020年第一季度為客戶提供邊發射激光器樣品。我們希望,在激光雷達產品成熟后,可以給客戶提供全方位的光源解決方案。
麥姆斯咨詢:請您談?wù)勅A芯半導體的企業愿景,謝謝!
李軍:華芯半導體科技有限公司的愿景是做一家綜合性的化合物半導體激光(光電)芯片制造商,滿足國內外用戶對各類化合物半導體激光(光電)芯片的需求。
麥姆斯咨詢:華芯半導體將出席9月10日在上海舉辦的第二十四屆“微言大義”研討會:3D視覺技術及應用,并在同期展會“2018年中國(上海)傳感器技術與應用展覽會”E013展位進行實物展示。屆時貴司將帶來哪些產品展示?將在演講中分享哪些方面的心得呢?
李軍:非常榮幸我們將參加“2018年中國(上海)傳感器技術與應用展覽會”。展會上,我們將向觀眾展示各種VCSEL芯片,主要包括通訊類的850nm VCSEL芯片、850nm多種規格的ToF芯片、940nm多種規格的ToF芯片、940nm多種規格的結構光芯片。我們還將展示外延片、晶圓等VCSEL半成品,同時向觀眾展示VCSEL制造的主要過程。在第二十四屆“微言大義”研討會:3D視覺技術及應用上,我們將和各位朋友分享VCSEL芯片制造中的技術,以及如何針對客戶的應用環境對VCSEL芯片進行優化。
