氬氣生產及精制設施設計(design of argon production and purification facilities)
在用深冷分離方法生產氧、氮的同時制取氬氣并對其進行精制的設施設計。氬氣的生產及精制設施通常設在氧氣站內。其設計內容主要包括:氬氣的用量、生產工藝流程、設備選用和布置、氬氣充瓶。
氬氣的性質、用途和用量 氬在常溫常壓下為無色、無味、無嗅的氣體,在空氣中體積含量為0.932%;分子量為39.95,密度為1.784kg/cm3,沸點為87.291K(在161.325kPa時)。氬氣為惰性氣體,其化學性質不活潑,不燃燒,也不助燃。
氬氣在冶金工業中,用作稀有金屬冶煉以及半導體材料硅、鍺精煉和單晶制備的環境氣氛,在煉鋼、爐外精煉和連鑄生產中往鋼水包吹氬攪拌、調溫,20世紀60年代發展起來的氬氧煉鋼法,開拓了不銹鋼的冶煉工藝。此外,氬作為保護氣體還大量用于鋁、鎂、不銹鋼的焊接以及用于電子工業等。
氬氣在鋼鐵廠的用量,可按氬氣平衡表中各用戶小時平均用氬量的合計值并考慮約5%損耗后的總量確定。在用戶的小時平均用氬量的計算公式(見氧氣站設計)中,各用戶的用氬單耗為:煉鋼每噸鋼約為0.1m3;連鑄每噸鋼約為0.2~0.35m3;氬氧煉鋼每噸鋼約為8~15m3。
生產工藝流程 從空分設備的主精餾上塔適當部位抽出富氬餾分(其中含氬8%~10%,其余為氧及氮)引入粗氬塔,在粗氬塔中精餾后得到氬含量約為95%的粗氬。粗氬出粗氬塔后經加壓送入接觸爐,入爐前加入適量氫氣,在爐中催化劑的作用下,粗氬中的氧與氫化合生成水,同時產生大量熱量。出爐的灼熱氣體經冷卻、水分離及干燥后,送往精氬塔,在精氬塔中將氬中的氮除去,塔底得到99.99%或更高純度的液態純氬產品并經管道導至儲槽。另外。20世紀80年代在空分設備上已有只用精餾,不需用氫氣除氧生產精氬的設備。產品氬的輸配,一般有三種型式:(1)液氬經低溫泵加壓到1.5~3.0MPa,再經汽化器汽化后由管道輸往用戶,管路中設置氣體儲罐以調劑負荷波動。(2)液氬從儲槽直接裝入低溫槽車運往用戶。(3)對不固定的零星用戶及向市場供應,氣態氬用膜式壓縮機,液態氬用高壓低溫泵加壓到15MPa汽化后去充填臺充瓶供應。

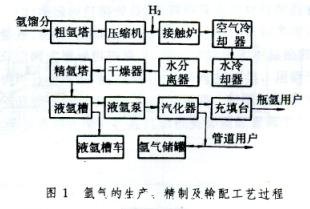

氬的生產、精制及輸配過程見圖1。
設備選用和布置 氬的生產及精制設備是隨空分設備配套,根據空分設備的原料空氣量和氬的提取效率(提取效率與空分設備的流程和制造水平有關)來確定氬的生產和精制設備的能力。在不同的提取效率下的氬氣產量(m3/h)約為:6000(指氧氣產量,下同)空分設備為90~170,10000空分設備為190~320,30000空分設備約為1000。因此,在確定氧氣站生產規模及選用空分設備時,還要根據全廠氬氣用量選用合適的氬氣生產和精制設備。氬的生產及精制設備中的粗氬塔及精氬塔,由于需要冷源,必須設置在空分冷箱內或單獨的冷箱內。從粗氬壓縮機到干燥器一系列設備,一般都集中在空分車間外側房間(凈化間)內。其中采用氫氣進行凈化的接觸爐的布置和電氣設施的安全要求,應符合有關規程、規范的規定。
氬氣充瓶 當用鋼瓶盛裝高純氬氣時,為了防止鋼瓶?jī)?nèi)壁有積銹、水汽及其他雜質對氬氣的污染,降低產品質量,要求對鋼瓶在未充氣之前進行處理。處理的一般程序見圖2。
鋼瓶?jī)?nèi)壁磨光除銹,一般采用機械方法打磨,并預抽真空,目的是檢查全系統的密閉性。鋼瓶的干燥方法,可以用蒸汽、紅外線或其它熱源烘烤,并在干燥的同時抽真空。鋼瓶的冷卻是在空氣中自然冷卻。達到預定的真空度后,往鋼瓶充入高純氬清洗,再用火花檢測和取樣分析進行檢驗。氬氣充瓶間和瓶庫,可與氧氣充瓶及瓶庫合建在一個建筑物內或單獨分建。當有高純氬充瓶時,還應有鋼瓶處理所需的打磨、烘烤、分析等房間。
