產品介紹

產品特點
* Pc104總線，可靠性高
* 4軸，電機點位運動控制
* 最大輸出脈沖頻率400KHz
* 軟件實現多軸直線插補和2軸圓弧插補
* 可選擇梯形或S形速度曲線
* 運動中可實時變速
* 多軸同時啟停
* 16位通用數字輸入口，光電隔離
* 12位通用數字輸出口，光電隔離
* 一塊CPU卡上可同時使用8塊運動控制卡，最多32軸

產品概述
      DMC4420運動控制卡是一款價格便宜、編程簡易的PC104總線4軸運動控制卡，其集成度高，可靠性強，非常適合于嵌入式運動控制系統的使用。DMC4420最多可控制4軸，每軸位置指令脈沖頻率可達400KHz，可用單路脈沖（脈沖/方向）或雙路脈沖（正脈沖/負脈沖）方式輸出，可以是差分式或單端式接口，適合于控制各種電機。DMC4420主要用于多軸點位運動控制，也可用軟件實現多軸直線插補、2軸圓弧插補等功能。DMC4420卡有16路通用數字輸入端口，12路通用數字輸出端口。所有I/O信號都為光電隔離。

主要應用領域
電子產品裝配、測量設備
半導體、LCD生產設備
激光加工設備
機器視覺及自動檢測設備
生物、醫學自動采樣、處理設備
特殊數控機床
高級游戲控制

運動控制指標

運動控制I/O接口信號

通用數字I/O

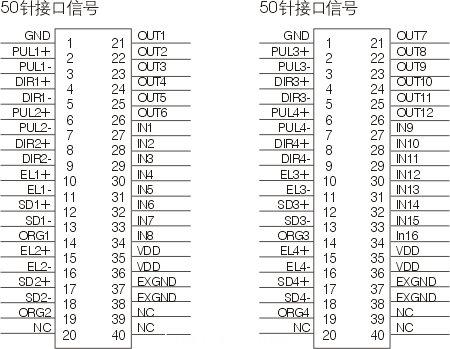

接口插座定義

軟件支持
Windows 平臺
驅動軟件、函數庫支持Windows XP/2K/NT/98/WinCE
推薦使用VB/VC++/CB編程工具
MOTION4000演示軟件
MOTION4000演示軟件可幫助客戶調試運動函數、檢測硬件系統

訂貨信息
