屋脊分光鏡

如果要將激光光束分為兩條分離的光束，常常會使用棱鏡和透射分光鏡這兩種光學元件。在處理可見波長和紅外波長光時常會使用這些器件。如果紅外波長（1 至 10.6 µm）激光的功率極大，大多數棱鏡和分光鏡就派不上用場了，因?yàn)樗鼈儠?huì)受到熱透鏡現象的不利影響。若CO2 激光器的連續功率水平 > 500 W，則這種現象更為嚴重。對于這樣大的功率，可以使用金屬屋脊棱鏡。

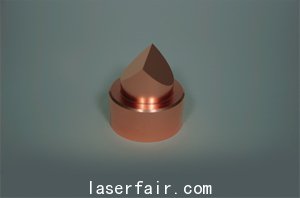

屋脊分光鏡由銅制成，采用直接水冷。它可以在激光器功率高于 6 kW 的場合下使用。90° 的屋脊反射鏡會將光束分成兩條方向呈180°角的相反方向的工作光束。利用一些簡單的反射鏡，可以把這些光束用在焊接和熱處理中。

屋脊反射鏡是用單基材加上兩個經過精確校直的反射鏡制成的。每個反射鏡面都是通過高速切削形成其面型，并完成拋光的。在必要時，可將每個反射鏡鏡面的夾角誤差控制在10 弧秒之內。.

• 用來將極大功率的紅外激光光束分成兩條工作光束。
• 反射鏡由銅或鋁制成。
• 鋁制反射鏡可以采取直接水冷的方式，用于激光功率極大的場合（> 5.0 kW）。
