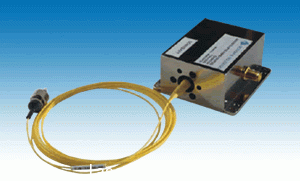

光纖耦合聲光調制器

星之球激光 來源：安特激光2011-11-17 我要評論(0 )

光纖耦合聲光調制器的主要特征為： 波長：1310nm 或 1550nm 驅動頻率：40MHz、80MHz 或 110MHz 光學上升時間：10ns 工作介質：二氧化碲和硫族玻璃(Chalcogenide Glass) ...

光纖耦合聲光調制器的主要特征為：

  • 波長：1310nm 或 1550nm
  • 驅動頻率：40MHz、80MHz 或 110MHz
  • 光學上升時間：10ns
  • 工作介質：二氧化碲和硫族玻璃(Chalcogenide Glass)
  • 選項：單模、偏振和多模、有無接頭，有二光纖、三光纖、四光纖結構。
 聲光調制器、自由空間聲光調制器、AOM 聲光調制器、自由空間聲光調制器、AOM

型號

描述

驅動器（電源）

M111-2J-FxS

1550nm，光纖耦合，111MHz,
25/65ns上升時間, 射頻功率3W

A35111,N31111-3DM,
N31111-3AM

M111-2G-F2S

聲光Q開關，1000-1100nm，適用于1μm光纖激光器，111MHz，高消光比，<3dB插入損耗，25ns上升時間，射頻功率2W

A36111, A35111,
N21111-2AM,N21111-2DM

23080-1-1.06-LTD-FO

1064nm, 80MHz, TeO2,上升沿時間50ns,激光功率<0.5W,射頻功率<1.25W,單模光纖6/125 (可選項：保偏光纖)(用于激光腔外)

21080-1AS,21080-1DS,
21080-1AM,21080-1DM

23080-1-1.06-LTD-FO-HP

1064nm, 80MHz, TeO2,上升沿時間50ns, optical power capability <2W, 射頻功率<1.25W,單模光纖6/125
 (可選項：保偏光纖)(用于激光腔外)

21080-1AS,21080-1DS,
21080-1AM,21080-1DM

23080-1-1.06-LTD-FO-2HP

1064nm, 80MHz, TeO2,上升沿時間50ns,激光功率<2W,射頻功率<1.25W,單模光纖6/125 (可選項：保偏光纖) (可用于激光腔內)

21080-1AS,21080-1DS,
21080-1AM,21080-1DM

26035-2-1.55-LTD-FO

1520-1570nm (或1570-1620), 35MHz, AMTR,上升沿時間100ns,非偏光,射頻功率<0.5W,單模光纖9/125 (可選項：保偏光纖8/125)

21035-0.4AS; 21035-0.4DS;
21035-0.4AM;,21035-0.4DM

26055-1-1.55-LTD-FO

1520-1570nm (或1570-1620), 55MHz, AMTR,上升沿時間100ns,非偏光,射頻功率<0.5W,單模光纖9/125 (可選項：保偏光纖8/125)

21055-0.4AS; 21055-0.4DS;
21055-0.4AM; 21055-0.4DM

26055-1.55-LTD-3FO

1550nm, 55MHz, AMTR,上升沿時間100ns,非偏光,射頻功率<1W,單模光纖9/125, 2光纖輸出

21055-0.4AS, 21055-0.4DS,
21055-0.4AM, 21055-0.4DM

26055-1-1.55-LTD-4FO

1550nm, AMTR,上升沿時間100ns,非偏光,射頻功率<0.5W, 單模光纖9/125, 3光纖輸出

21055-0.4AS, 21055-0.4DS,
21055-0.4AM, 21055-0.4DM

聲光調制器的驅動器（電源）

電源型號 N31xxx-yyAM
N31xxx-yyDM		 N21xxx-yAM
N21xxx-yDM		 A35xxx A36xxx
射頻功率 W 2-20W 0.4,1或 2W 1-5W可調 2W可調
射頻頻率 MHz 24-260 27-300 40,68,80,100,110,150,200,250,300,350
調制輸入信號類型 數字或模擬 數字和模擬
#p#分頁標題#e#
N系列命名方法：N21XXX-YYZB

  • N系列電源
  • 21系列的射頻最大功率是2W；31系列的射頻功率是2-20W。
  • 射頻頻率(MHz)
  • 射頻功率(W)
  • A是模擬輸入(analogue)；D是數字輸入。
  • M是OEM型（即小型電源）；S是帶19”面板大型電源。

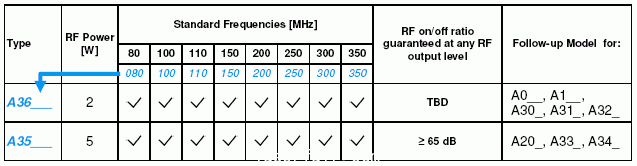

A系列命名方法：AXXYYY

  • A系列電源
  • 35最大輸出射頻功率是5W；36最大輸出射頻功率是2W。
  • 射頻頻率(MHz)，可以是040、068、080、100、110、150、200、250、300或350。


注：原來的A0__, A1__, A30_, A31_, A32_, A20_, A33_, A34_ 電源已經停止生產。
聲光調制器、自由空間聲光調制器、AOM
