5 現場總線網絡層

　　5.1 mfb（master field bus）總線

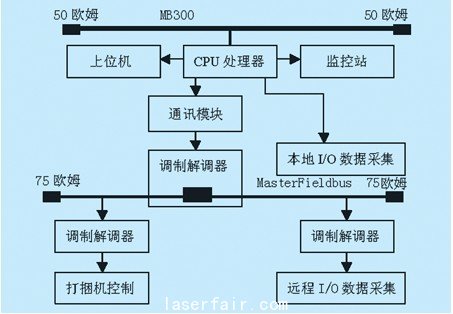

　　mfb總線屬于現場局域網總線，它聯系于mp200、mp90、s400i/o、opc（小型控制站）及傳動系統之間。 mfb通訊總線采用同軸電纜、雙絞線，它聯接ci520/ci525/ci526通訊接口模塊與dstc452 modem ，每根雙絞線線端必須隔離開，其中一個端頭的屏蔽層必須接地，mfb的通訊速率為375kb/s，其電阻為75歐姆，其硬件配置圖如圖3所示。mfb的相關系統信息從工程師站獲得，大體順序?yàn)闀r(shí)間、信息型號、代碼、任務號、順序號、數據，主要它表現有以下幾種狀態。

　　代碼20 :cpu通信接口接觸丟失

　　代碼21 :fatal硬件故障

　　代碼39 :device/station ok

　　代碼72 :device/station 地址ok

　　代碼120 :過程故障

　　代碼-1 :執行錯誤

　　代碼-4 :系統錯誤

　　代碼-5 :小系統站點錯誤

　　代碼-6 :通訊故障

　　代碼-9 :災難性總線故障

　　代碼-10 :冗余電纜中斷

　　5.2 af100（advant field）/mb90（master bus）總線

　　af100/mb90的目的是提供在多個apc站點之間或在apc站點與abb工業系統設備之間的通訊，mb90支持兩個不同類型的通訊、數據處理和信息發送，數據集是動態的數據，用來監視和控制某個處理過程，這個過程是服務信息用作參數化法，程序安裝、診斷。af100/mb90是一個高性能的區域總線，能夠最多連接79個apc站點。mb90最長可達300米，而如果裝備了適當?shù)男盘?hào)電纜和信號中繼器，并且在單個傳動設備之間長距離的配置是可用的，最長可達2000米?？偩€的技術特點

　　（1） 通訊速率1.5mbit/s

　?。?） 衰減總線長度＜300m，增殖延遲<2000m

　　（3） 電報長度2,4,6,8，…32字節的用戶數據．

　?。?） 識別編碼（電報編碼）范圍１…4000

　?。?） 周期時間2,4,8,16,32,64,128…2048或4096ms

af100/mb90依靠一個集中的總線管理器，總線管理器功能是比較復雜的，要求也較多，例如:apc站點不能用作總線管理器，它們不包含總線管理器的功能。為使通過af100/mb90的apc之間的如何通訊變?yōu)榭赡?，每個解決方案（獨立和嵌入）都可用來安排af100/mb90的總線主機，當apc開始執行它們的應用程序，總線主機必須是可操作的，否則，當本地配置的數據集在規定時間限制內沒有被總線管理器確認，在apc支內的數據集功能塊將進入錯誤狀態。，如果系統只有apc站點，沒有masterpiece與mb90或ac450與af100相連，應安裝一個獨立的總線管理器。

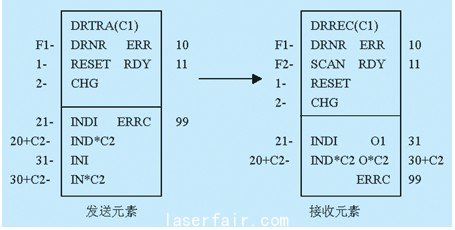

　　abb dcs與傳動系統（如acv700／dcv700）的通訊是依靠圖4所示drrtra（drive transmit）元素和drrec（drive reciver）元素來實現的。

       drrtra（drive transmit）元素用來傳給abb傳動控制器給定的數據集和選擇傳動信號的控制字和命令字信號的定義在應用傳動軟件說明給出。drrtr元素能產生由傳動通訊協議支持的周期信息的不同類型，發送信號的目的地由傳動信號選擇，drrtr元素也可以寫參數，在正常階段，drrtr的過載可以被檢測出來。

　　drrec（drive reciver）元素用來接收來自abb傳動控制器的信號和控制字值這些信號的定義在應用傳動軟件說明給出。drrec元素只是用傳動連接協議支持的周期信息，接收數據源是通過元素輸入?yún)?shù)確定傳動信號和信號索引來選擇的。drrec元素也能夠訪問參數，當配置階段drrec的過載可以被檢測到。

6 結束語

　　信息站、操作員站、mb300總線、af100（mb90）總線與控制站的相互聯接，則具體形成了的abb網絡控制系統，系統投入運行以來，工作穩定可靠，大大減少了原控制系統的現場布線，增加了系統的穩定性與可靠性，值得推廣應用。
