凌力爾特公司 (Linear Technology Corporation) 推出高效率雙輸出同步降壓型 DC/DC 控制器LTC3876，該器件為 DDR1 / DDR2 / DDR3 以及未來的標準存儲器應用產生 VDDQ電源電壓、VTT 總線終端電壓和 VTTR 基準電壓。第一個通道的輸出產生 VDDQ，并可在電流高達 25A 時，在 2.5V 直至 1V 的范圍內設定 VDDQ。第二個通道的輸出產生 VTT，并提供卓越的負載調節準確度和效率。一個內部 LDO 提供準確度為 ±1.2% 的 VTTR 基準。VTT 和 VTTR 均可用一個內部電阻分壓器設定為等于 VDDQ 電源電壓的一半，并在 1.25V 至 0.5V 的范圍內工作，以支持所有 DDR 標準。VTT 電源能提供對稱的輸出電流能力，在 VTT 為 ±25A (提供 / 吸收) ，而在 VTTR 則為 ±50mA。

LTC3876 在 4.5V 至 38V 的輸入電壓范圍內工作。開關頻率是可編程的，可高達 2MHz，從而允許使用非常小的外部組件。就噪聲敏感型應用而言，LTC3876 的開關頻率可以同步至一個外部時鐘。兩個通道均能相移 0°、90°、180° 或 270°，以減少輸入濾波器組件，并滿足具多個 IC 的多相應用的需求。LTC3876 采用一種接通時間受控的谷值電流模式架構。其他特點包括輸出電壓跟蹤、可編程軟啟動、RSENSE 或 DCR 電流檢測、遠端 VDDQ 取樣以及電源良好輸出信號。

為了實現最佳的熱性能，LTC3876 采用 38 引腳耐熱增強型 5mm x 7mm QFN 和 TSSOP 封裝。該器件在 -40° 至 125°C 的溫度范圍內工作有保證。千片批購價為每片 2.94 美元。如需更多信息，請登錄www.linear.com.cn/product/LTC3876。

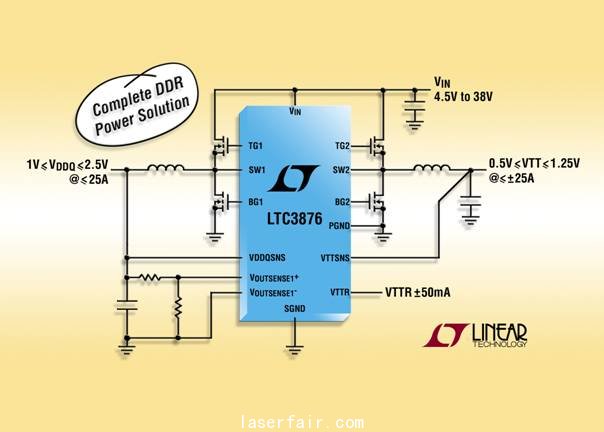

照片說明：雙通道降壓型控制器符合 DDR1 / DDR2 / DDR3 標準要求

性能概要：LTC3876

·高效率同步工作：效率高達 94%

·雙輸出控制器具高達 25A 的電流能力

·寬輸入工作電壓范圍：4.5V 至 38V

·VDDQ 輸出電壓范圍為 1V 至 2.5V

·VTT 輸出電壓范圍為 0.5V 至 1.25V

·輸出電壓準確度為 ±1.2%

·200kHz 至 2MHz 的可選固定工作頻率

·可同步至外部時鐘

·可編程軟啟動或跟蹤

·通道之間可選 0° / 90° / 180° / 270° 相移

·扁平 38 引腳 5mm x 7mm QFN 和 TSSOP 封裝
