"如果使用常規系統，由于創建圖像需要進行密集計算處理，我們圖像顯示率受到限制。借助NI FlexRIO平臺并且使用基于FPGA的處理，我們能夠把成像速度增加四倍并且明顯減少系統體積。" – Takuya Suzuki 鈴木 卓也 氏, Santec Corporation 株式會社

The Challenge:

增加成像速度并且減少光學相干斷層（OCT）成像系統的體積。

The Solution:

借助NI FlexRIO和field-programmable gate array (FPGA)技術創造一個可以把成像速度增加四倍、且與以前方案相比體積明顯更小的OCT系統。

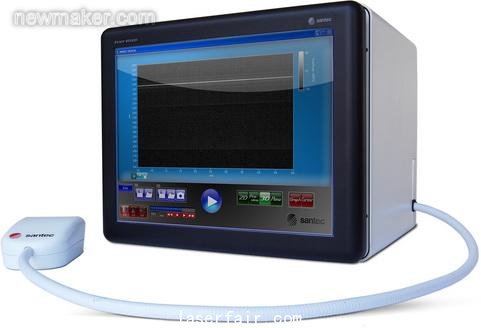

圖1. Santec公司的 便攜式OCT系統使 用基于FPGA的圖 像處理

OCT是一種無創性成像技術，按照與相同顯微鏡類似的分辨率，使組織或者其他物體可視化。OCT越來越受關注，因為它可以提供比其他成像技術 [ 例如磁共振成像（MRI）或者正電子發射斷層成像術(PET) ] 更高的分辨率。OCT利用小功率光源和相應的光反射產生圖片，這種方法與使用光而不是使用聲音的超聲類似。在掃頻光源(Swept Source)-OCT (SS-OCT)應用中，激光器掃描樣本，同時快速數模轉換器(ADC)需要數據，并且處理系統產生斷層圖像。因此，系統必須能夠進行高速數據采集、復雜圖像處理并且精確控制激光器掃描。另外，系統的數據采集和控制必須緊密同步，以實現優良性能。常規系統

在OCT系統中，獲取最終圖像需要進行重大處理，包括快速傅里葉變換(FFTs)、內插和直流偏移計算。傳統上通過在主機上運行的軟件進行處理，需要消耗大量時間并且影響系統的整體成像速度。通常也在軟件中調節激光器，進一步加重CPU的負擔。在常規系統中，我們認識到進行數據處理所需要的時間使我們僅能夠?qū)崿F(xiàn)10幀/秒的圖像顯示率，即使系統的其他部分能夠更快的運行。

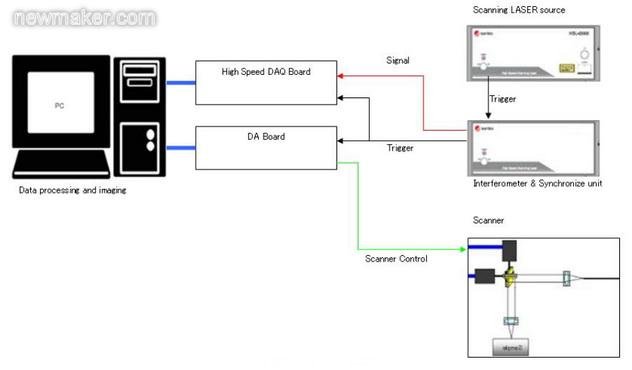

圖2表示常規系統配置，它需要通過兩個裝置來獲取圖像數據并且控制激光掃描器。因為系統中有兩個板卡，所以接線更加復雜。

圖2. 常規系統配置

需要通過快速圖像顯示率來測量快速移動的物體，例如人體器官或者運動中的物體。在獲得數據和顯示數據之間也存在延遲。商業現貨計算機不能夠為我們需要的成像性能提供足夠的處理，并且會增加系統成本。所有這些因素帶動了開發新系統的需要。

下一代方案

為了對新的架構進行原型制作，我們使用通過NI LabVIEW FPGA模塊 的NI FlexRIO FPGA模塊。NI LabVIEW FPGA模塊是一種圖形設計語言，可以無需知道VHDL編碼設計FPGA電路。NI FlexRIO 把可互換、可定制的I/O適配器模塊與PXI或者PXI Express總線中的用戶可編程FPGA模塊結合在一起。

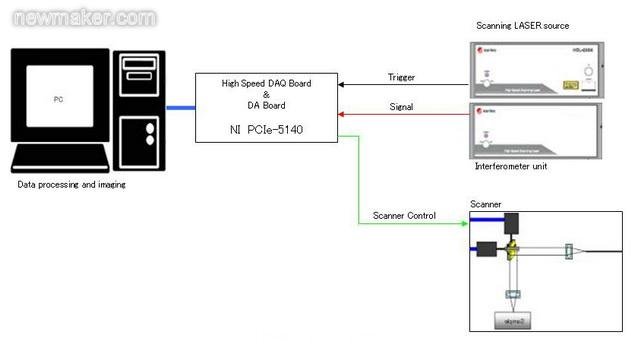

對于I/O，我們使用定制的適配器模塊，把用于數據采集的高速ADC(100 MS/秒、12位分辨率)與用于激光掃描器控制的數模轉換器(DAC)電路(50 kS/秒、12位分辨率)結合在一起。通過使用NI FlexRIO對新系統進行原型制作，我們能夠快速獲得工作方案并且確定是否需要改動。我們最初使用LabVIEW在主機端開發算法(FFTs、內插和直流偏移)。在驗證算法之后，這些算法被移至FPGA上，以加快處理性能。而且，由于I/O從為主機電腦提供PCI Express接口的FPGA后端分離，我們可以快速確定需要的硬件變更。 在證實硬件和固件的運行令人滿意后，我們非常有信心地把算法移到了具有相同的規格、且更易部署的PCI Express板卡上。圖3表示新的系統配置。

圖3. 新系統配置

實現更快處理并且減少系統體積

獲取數據后，在FPGA中對數據進行處理，并且把數據送回至電腦。在把處理從電腦移至FPGA后，我們發現速度明顯加快，并且明顯提高了視頻顯示率。與以前10幀/秒的圖像顯示率相比，借助新的基于FPGA的系統配置，我們實現了40幀/秒的圖像顯示率，或者說性能提高了四倍。

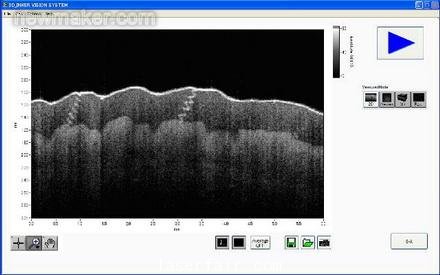

我們的系統現在可以更快地顯示物體(包括人體器官和其他移動的樣品)的圖像。而且，新的基于FPGA的系統可以提供實時測量信號處理，通過消除測量和顯示之間的延遲，提高顯示性能。圖4表示成像系統的LabVIEW面板。

圖4. SS- OCT成像系統的面板

在常規系統配置中，我們需要兩個裝置 – 用于數據采集的數字化儀和用于控制掃描器的D/A 板卡。我們還需要進行額外布線，使裝置同步。借助新的平臺，我們可以在單一模塊中合并數據采集并且控制I/O，并且利用FPGA使這兩種功能同步，因此可以更加容易地對系統進行構建、接線和配置。另外，由于不再需要進行額外接線，我們可以節省空間。

由于系統體積減少，我們可以人工搬運整個系統，增加產品在各種地方中的新應用。

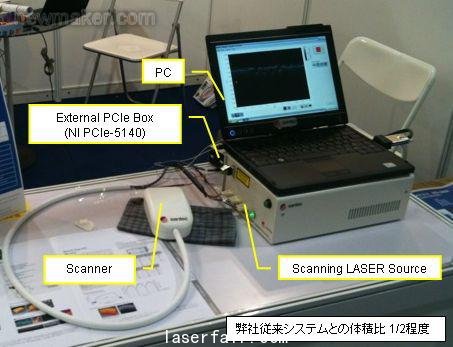

圖5. 整個系統的 圖像

結論

如果使用常規系統，由于創建圖像需要進行密集計算處理，我們圖像顯示率會受到限制。借助NI FlexRIO平臺并且使用基于FPGA的處理，我們能夠把成像速度增加四倍并且明顯減少系統體積。

過去，我們需要使用功能強大的計算機進行數據處理；利用FPGA進行處理可以使我們減少對電腦性能的依賴。我們可以降低系統成本并且使用筆記本電腦或者低功率CPU板卡，滿足需要體積更小、低成本系統的新市場的需要。另外，借助 LabVIEW FPGA，我們可以在未來對FPGA進行修改或者定制，滿足特殊客戶需要，節省開發時間和成本
