2.3.2 源型輸入電路

　　圖3所示的電路也是源型輸入電路的形式，此時，電流的流向正好和漏型的電路相反。源型輸入電路的電流是從PLC的輸入端流進，而從公共端流出，即公共端接外接電源的負極。

　　如果所有輸入回路的二極管的陰極相連，就構成了共陰極電路，如圖6所示：

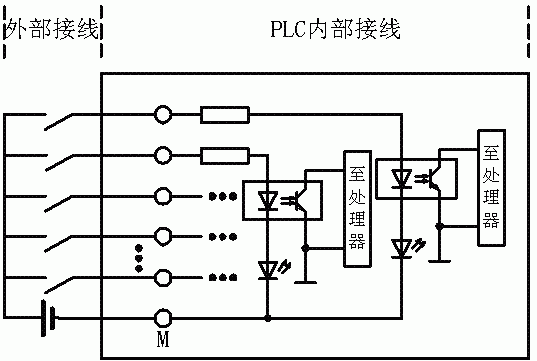

　　圖6 共陰極電路

　　三菱A系列PLC的AX80/81/82及Q系列的QX80/81的輸入模塊均屬于此類輸入電路。

　　2.3.2 混合型輸入電路

　　因?yàn)榇祟愋偷腜LC 公共端既可以流出電流，也可以流出電流（既PLC公共端既可以接外接電源的正極，也可以接負極），同時具有源輸入電路和漏輸入電路的特點，所以我們可以姑且把這種輸入電路稱為混合型輸入電路。其電路形式如圖7所示。

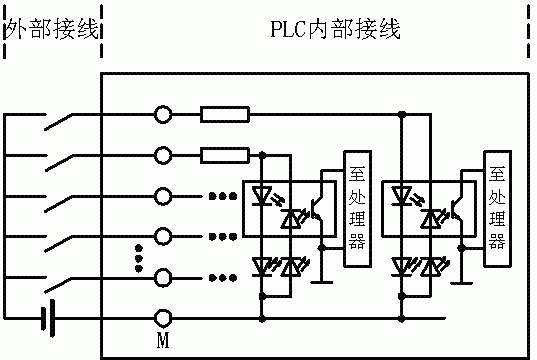

　　圖7 混合型電路

　　作為源輸入時，公共端接電源的負極；作為漏輸入時，公共端接

　　電源的正極。這樣，可以根據現場的需要來接線，給接線工作帶來極大的靈活。

　　三菱A系列PLC的AX50-S1/60-S1/70/71/81-S1及Q系列的QX70/71/72。

　　這里需要說明的是，三菱和SIEMENS關于“源輸入”和“漏輸入”電路的劃分正好相反，以上是按三菱的劃分方法來介紹的，這點在使用過程中要注意。

　　SIEMENS S7-300/400系列PLC的直流輸入模塊大多為漏型輸入（公共端接外部電源的負極。注：按SIEMENS的劃分方法）。在S7-300系列PLC中，只有SM321（-IBH50-）輸入模塊為源輸入（公共端接正。注：按SIEMENS的劃分方法），S7-400系列PLC中則沒有源輸入模塊。小型PLC S7-200的輸入模塊則全部為混合型輸入形式。在大的項目中不建議使用，因此種輸入形式雖然接線方便，但容易造成電源的混亂。

3 外接開關量信號和PLC輸入電路的連接

　　PLC外接的輸入信號，除了像按鈕一些干節點信號外，現在一些傳感器還提供NPN和PNP集電極開路輸出信號。干節點和PLC輸入模塊的連接比較簡單，這里主要不再綴述。而對于不同的PLC輸入電路，到底是使用NPN輸入還是PNP輸入有時感到無所適從。下面主要介紹一下這兩種輸入和PLC輸入電路的連接。

　　3.1 NPN和PNP輸出電路的形式

　　如圖8和圖9所示，分別是NPN和PNP輸出電路的一種形式。

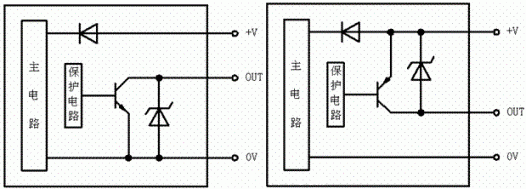

　　圖8 NPN集電極開路輸出 圖9 PNP集電極開路輸出

　　從圖8和圖9可以看出，NPN集電極開路輸出電路的輸出OUT端通過開關管和0V連接，當傳感器動作時，開關管飽和導通，OUT端和0V相通，輸出0V低電平信號；PNP集電極開路輸出電路的輸出OUT端通過開關管和+V連接，當傳感器動作時，開關管飽和導通，OUT端和+V相通，輸出+V高電平信號。

　3.2 NPN和PNP輸出電路和PLC輸入模塊的連接

　　3.2.1 NPN集電極開路輸出

　　由以上分析可知，NPN集電極開路輸出為0V，當輸出OUT端和PLC輸入相連時，電流從PLC的輸入端流出，從PLC的公共端流入，此即為PLC的漏型電路的形式，即：NPN集電極開路輸出只能接漏型或混合式輸入電路形式的PLC，連接圖如圖10所示：

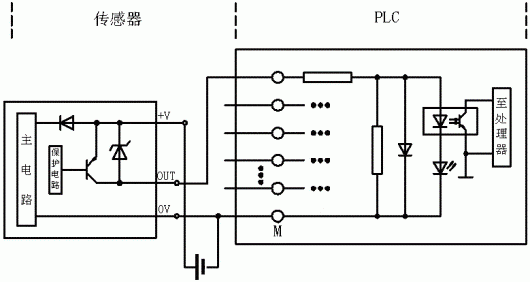

　　圖10 NPN集電極開路輸出和PLC的連接

　　3.2.2 PNP集電極開路輸出

　　PNP集電極開路輸出為+V高電平，當輸出OUT端和PLC輸入相連時，電流從PLC的輸入端流入，從PLC的公共端流出，此即為PLC的源型電路的形式，即：PNP集電極開路輸出只能接源型或混合型輸入電路形式的PLC，連接圖如圖11所示：

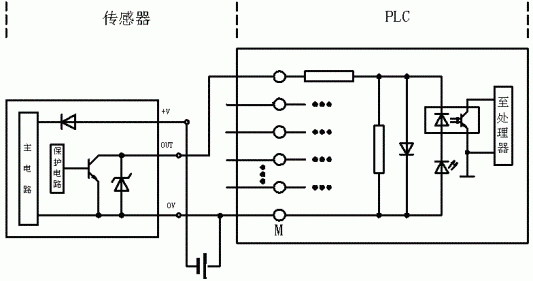

　　圖11 PNP集電極開路輸出和PLC的連接

4 結束語

　　正是由于PLC輸入模塊電路形式和外接傳感器輸出信號的多樣性，我們在PLC輸入模塊接線前要充分了解PLC輸入電路的類型和傳感器輸出信號的形式，只有這樣，才能確保PLC輸入模塊接線正確無誤，為后續的PLC編程和調試工作打下一個良好的基礎。
