DLP(數字光學處理)技術是德州儀器(TI)公司Larry Hornbeck博士于1987年發明的。DLP技術是一種獨創的、采用光學半導體產生數字式多光源顯示的方案，它要先把影像信號經過數字處理，然后再把光投影出來。該技術是可靠性極高的全數字顯示技術，能夠?yàn)?b>多種產品提供高品質畫質，包括便攜式投影機和適于商用、教育、家用和專業用途的投影機、大屏幕高清電視以及數字影院(DLP影院)等，是市場上功能最豐富的顯示技術之一。

日前，德州儀器DLP產品事業部面向開發人員推出全新先進的DLP LightCrafter平臺。德州儀器 DLP亞洲區技術銷售經理王洋昔告訴本刊記者，該嵌入式平臺開創了傳統投影之外的多個全新應用領域，可以幫助開發人員將空間光控功能從DLP傳統顯示技術的應用擴展到工業、醫療、安全和科學儀器及汽車領域等。

核心性能分析

王洋昔介紹說，DLP LightCrafter平臺的核心是參考了德州儀器DLP 0.3 WVGA芯片組而進行設計的。該芯片組過去應用于DLP Pico投影機中，可支持可靠、高速的空間光調制器。該芯片組有兩個主要組件：一個是DLP3000，它是由415,872個微鏡組成的MEMS設備;另一個是DLPC300，它是一個可提供便捷的用戶界面的數字式控制器，能確保微鏡陣列可靠、高速的運行。整套芯片組的設計宗旨就是讓工程師能夠快速、方便、可靠地控制DMD(DMD是一個具備電流輸入、光學輸出功能的內存器件)，以便縮短產品開發周期。

通過拓展消費型DLP Pico投影機的性能表現，0.3WVGA芯片組每秒可顯示多達4000Hz二進制模式和120Hz 8位灰度圖形速率，并可與相機、傳感器、步進電機或其它外部裝置保持同步。DLP LightCrafter將0.3WVGA芯片組與可產生超過20流明光輸出的RGB LED光引擎結合在一起。

DLP LightCrafter平臺還包括德州儀器強大的TMS320DM365嵌入式處理器、用于存儲模式的128MBNAND閃存，以及用于集成攝像機、傳感器和其他外設的可配置I/O觸發器。嵌入式Linux 操作系統可以支持用戶友好的界面、增強的功能以及一個可定制的平臺，從而實現DLP LightCrafter性能的最大化。同時。德州儀器還提供了一個靈活的參考設計，以便將DLP 0.3 WVGA芯片組與強大的TMS320DM365嵌入式處理器相互結合，進而滿足開發人員的特定需求。

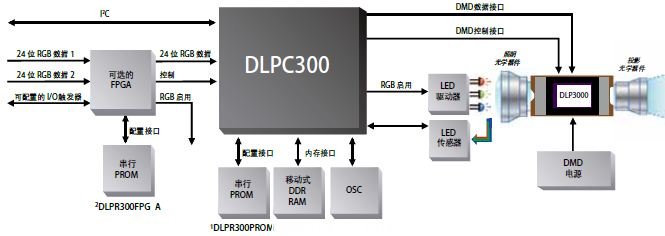

　                    　使用0.3 WVGA芯片組的系統結構圖。

王洋昔表示，DLP LightCrafter平臺是德州儀器傾聽客戶的反饋和需求，將經過實踐檢驗的組件與增強的處理速度和功能相結合，并將其緊湊地設計在一起的成果。開發人員可以通過DLP LightCrafter平臺基于USB的API和易用的圖形用戶界面，將他們創新理念和原型機轉化為功能強大的實際產品和解決方案的能力，從而快速創建、存儲和顯示高速圖形，縮短產品開發時間，促進更大的創造力，開發出更多全新應用領域的產品。

超越傳統顯示技術開辟新市場

除了顯示領域以外，DLP還有什么新的應用前景呢?王洋昔說，事實上在過去的若干年，很多新興行業和領域，都有了基于DLP的一些創新產品和各種新應用，已超過了DLP技術本身的創新。例如，完成了非接觸式三維指紋掃描儀和其他生物識別技術產品的設計。DLP技術還可以更高精度采集更為詳細的指紋信息，因此減少了出現技術錯誤和欺詐的可能性。還有3D掃描、PCB制版，它們可以不需要傳統曝光步驟，直接利用DLP芯片把激光束引到這個主板上去做一些掃描。在醫療電子方面也有做很多新應用，如用紅外技術捕捉到血管的位置，然后再利用DLP把圖像投影到病患手臂上，可把血管位置顯示出來，這樣可以方便護士進行抽血，這是在醫療上的一個典型的新型應用,也是一種互動式的顯示應用。

王洋昔還特別提到，在CES展上，德州儀器就DLP技術攜手頂尖汽車制造商，展示了DLP嵌入技術在汽車領域的全新應用。他說，DLP技術在汽車領域的應用會顯得越來越重要，抬頭顯示功能(就是將畫面投影到汽車的擋風玻璃上)對于駕駛員安全駕駛車輛有著很大的幫助，這也是嵌入式微型投影機應用的杰作。

DLP顯示技術比傳統的LCD顯示具有更多的優勢，如可以在任何非平面進行投影，無形狀與形態的限制;可提供更高的分辨率，投射出更清晰的畫面;特別是在高溫的汽車內，DLP技術的產品可以正常工作;以更大尺寸的畫面，可以實現2.5D和3D畫面(擋風玻璃前面，但因?yàn)橛芯嚯x，有景深，看起來像3D效果)。采用DLP技術投影到擋風玻璃上，可以看到10米、20米的距離，并且是動態畫面，顏色也更加豐富，駕駛者可以根據提示進行駕駛。在關閉的情況下，屏幕可以做到完全的黑色，看不到任何顯示畫面，不會阻礙駕駛員的視線，等等。

據了解，目前已有多家汽車制造商在產品中應用了DLP的嵌入式技術，王洋昔說，該技術將會超過傳統的LCD顯示，顯示效果也會更好，看起來更舒服，也會給人們帶來更好的駕駛體驗。
