Thorlabs光學面包板

Thorlabs提供種類繁多,不同尺寸和形狀的光學面包板,包括實心鋁制面包板和蜂窩面包板等。光學平臺和光學面包板的表面可帶螺紋安裝孔,也可不帶。此外,Thorlabs還提供面包板支撐架、罩殼系統,以及其它光學平臺和光學面包板配件。Thorlabs的面包板包括1/4英寸-20、M6、#440M3的螺紋孔。

 1.實心鋁制面包板

Thorlabs提供不同尺寸的非磁性鋁制面包板,螺紋孔包含公制和英制。這些面包板涵蓋標準系列、帶雙倍密度孔的超薄型、Mini系列、大面積移動臺、大面積旋轉臺及水冷面包板等。

1a.標準系列

實心鋁質底板為組建光學元件原型、傳導實驗及安裝小型子系統提供了經濟便利的平臺。該面包板經過陽極氧化致黑以使表面反射最小,并且有標準的1英寸(英制)或者25毫米(公制)的通孔,距面包板的邊緣分別為1/2英寸或12.5 毫米。

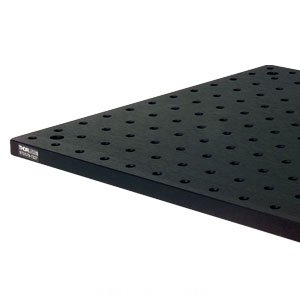

   1 MB1015/M - M6螺紋孔鋁質面包板

 1b.帶雙倍密度孔的超薄型

這種實心鋁質的狹長形面包板是由1/2英寸(12.7毫米)厚的鋁質平板制成,在整個長度上保持平整度,提供雙倍密度的1/2英寸(12.5毫米)孔距布局。這種狹長的結構適合緊湊的區域,通過加倍安裝面上的螺紋孔數量增加了安裝的多樣性。由于這些螺紋孔貫穿整個底板,組件可安裝在面包板兩側。通過帶支座的接桿可將面包板安裝到光學平臺之上,從而允許操作面包板兩側的組件。

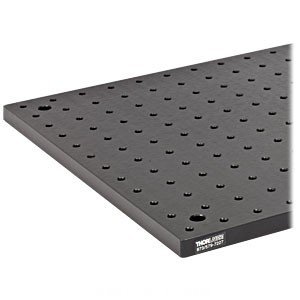

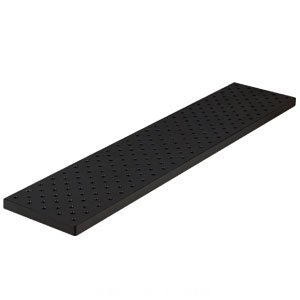

 2 MB424 -雙倍密度孔,1/4-20螺紋鋁質面包板

 3 MB1060/M -雙倍密度孔,M6螺紋鋁質面包板

 1c.Mini系列

Mini系列面包板有中心距為1/2英寸(12.5毫米)的4-40M3)螺紋孔,大大增加了能夠裝配在有限空間的光學組件的數量。4個沉頭通孔進行了重新定位,在英制光學面包板上,每個孔位于距離邊緣1英寸x 1英寸處,在公制光學面包板上,每個孔位于距離邊緣25毫米x 25毫米處,這使得該光學面包板可以安裝到Thorlabs任意一個標準面包板上。

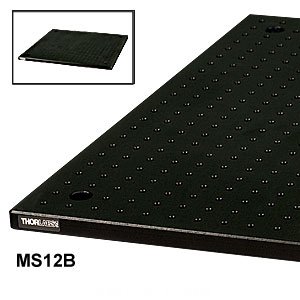

 4 MS12B – 高密度Mini面包板

 1d.水冷面包板

#p#分頁標題#e#    該款面包板由MB系列面包板加裝水冷系統組成的。它們有標準的1英寸或者25毫米的孔,適用于傳感器、探測器、激光器、LED以及其它要求溫度穩定的儀器設備。該面包板根據要求可以制冷或者加熱。

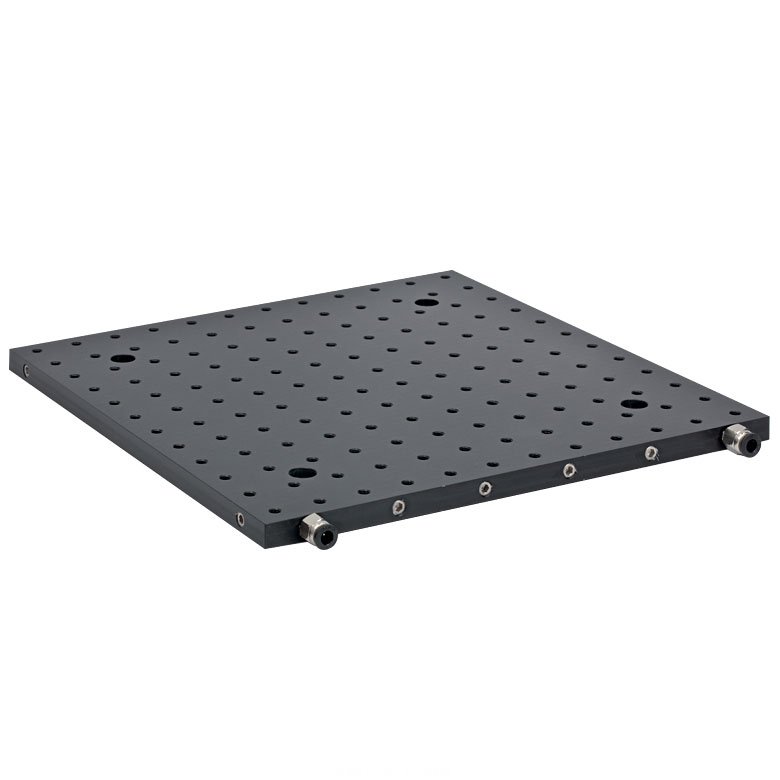

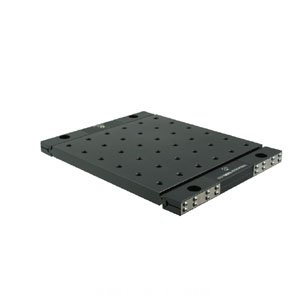

 5 MBC3030/M - 水冷面包板,M6螺紋孔

 1e.大面積移動平臺

    設計用于要求位置可調節的復雜系統實驗。通過推動移動的平臺可以進行粗定位。利用六角扳手調節機架和齒輪實現全行程內的精細定位。

 6 TBB0606 - 大面積移動平臺

 1f.大面積旋轉平臺

Thorlabs大面積旋轉平臺為某些光學組件需要角度調節的應用而設計。面包板中間有一個Ø3.84英寸(Ø97.5毫米)的可拆除圓片,方便將其他元件放置在中間,此時面包板繞著中心的元件旋轉。該平臺的特點是采用三點可調安裝系統,使用燕尾定位實現準確的位置調整;其中一個安裝位采用了正齒輪調整,另兩個安裝位采用鎖定螺絲??拷D(zhuǎn)轉盤的安裝位有槽,能把面包板固定到標準的光學平臺或者面包板上;這些槽的位置可以調整,以便避開安裝在附近的設備。

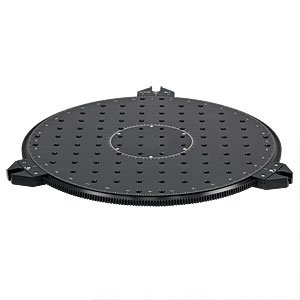

 7 RBB12 - Ø12英寸旋轉面包板

 2.蜂窩型面包板

Thorlabs蜂窩型面包板產品線包括PerformancePerformancePlus系列。Performance系列面包板結合了雙層板(頂部和底部)和單蜂窩設計,具有出色的剛度和動態剛性,可提供高剛度和標準阻尼,是廣受歡迎的OEM面包板。PerformancePlus系列具備隔振性能,采用類三層板結構、內部的蜂窩狀結構和內部阻尼機制。

2a.Performance系列高剛度、標準阻尼面包板

Performance系列面包板采用消熱差設計,提供出色的熱穩定性 ,鋼板蜂窩芯和內部阻尼結構提供了靜態和動態剛性 ,并使用最先進的材料和熱粘合處理,具有出色的表面平整度 。

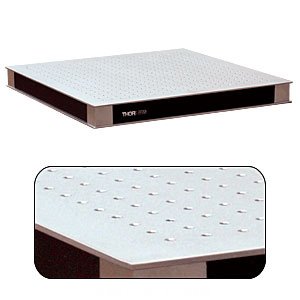

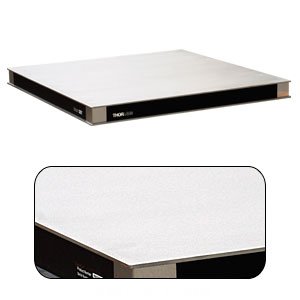

8 Performance系列面包板(右圖為無孔面包板)



2b.PerformancePlus系列高剛度、增強阻尼面包板

PerformancePlus光學面包板特別設計用于高要求的研發應用,它具有Performance面包板的所有特性,同時具有增強的阻尼、增大的剛性和已密封的安裝孔。其增強型阻尼設計改善了動態性能,適用于最嚴格實驗室的應用。

  9 PerformancePlus面包板

 2c.UltraLight系列高剛性面包板

Thorlabs UltraLight系列面包板采用高密度芯和內部阻尼,具有很高的靜態和動態剛度 。表面啞光處理,降低了反射率和背散射。此外,該系列面包板提供高的強度重量比和優良的熱穩定性。這些面包板是對便攜性和動態剛性要求較高的光學系統的理想選擇。

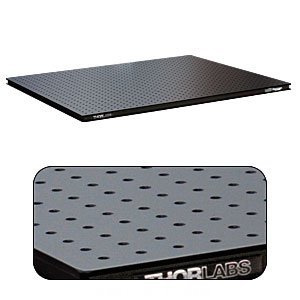

  #p#分頁標題#e#10 UltraLight系列I面包板          11 UltraLight系列II 面包板



2e.非磁性面包板

    Thorlabs非磁性光學面包板適用于設備或?qū)嶒?yàn)產生的磁場可能會受到含鐵桌面的干擾的應用場合。該面包板為雙平板單蜂窩結構,采用非磁性304L不銹鋼頂板和底板。鋁制蜂窩芯和內部阻尼提供了靜態和動態剛性,使其在負載下?lián)隙茸钚 2捎脽崞ヅ洳牧?,?shí)現了優良的表面平整度。



12 非磁性面包板



另外,Thorlabs可根據用戶要求定制符合特定需求的面包板
