3.2 低煙無鹵阻燃熱塑性聚氨酯彈性體護(hù)套料（TPU）

　?。?） 低煙無鹵阻燃熱塑性聚氨酯彈性體護(hù)套料介紹

　　低煙無鹵阻燃熱塑性聚氨酯彈性體護(hù)套料具有極好的韌性、耐磨性、耐油性、低溫柔韌性、彈性以及熱穩(wěn)定性，可廣泛應(yīng)用于要求柔軟、耐磨、耐油等的通訊野戰(zhàn)光纜、風(fēng)力發(fā)電控制纜、船用電纜、動(dòng)力電纜、機(jī)車電纜、汽車電纜、勘探電纜等具有優(yōu)異的機(jī)械性能和耐化學(xué)品性能。它具有良好的加工性能，擠出后表面非常細(xì)膩，同時(shí)具有杰出的耐油性、耐磨性及耐霉性，廣泛應(yīng)用在通訊野戰(zhàn)光纜、電線電纜、、鐵道、汽車等領(lǐng)域。材料符合ROHS指令要求.

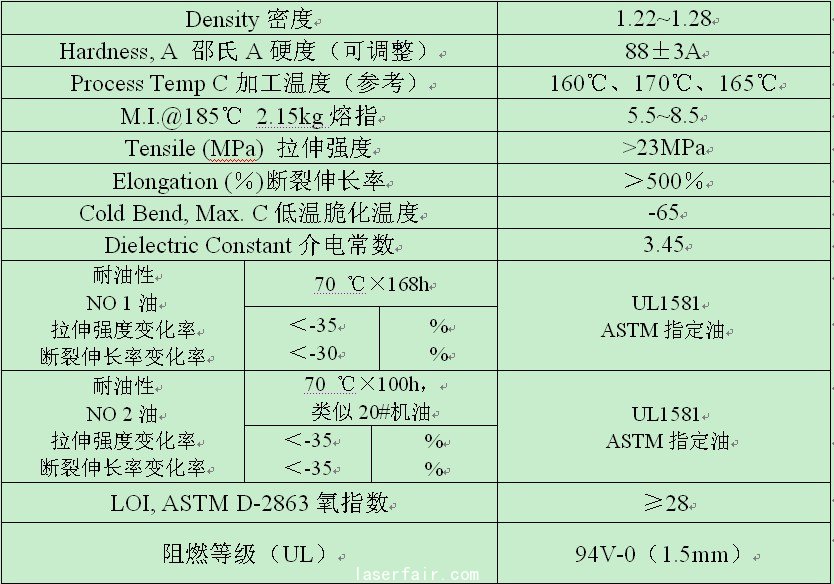

　?。?） 物性數(shù)據(jù)表

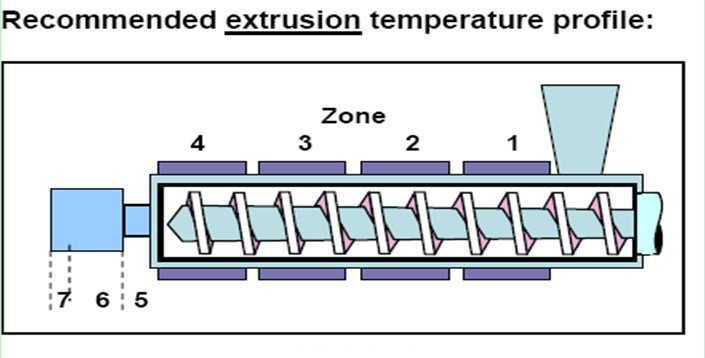

　　（3） 擠出設(shè)備及工藝

　　螺桿：推薦采用螺桿長(zhǎng)徑比：25：1；壓縮比：2.0：1，為得到良好的熔融塑化效果，建議使用45mm以上擠塑機(jī)。

　　低煙無鹵阻燃熱塑性聚氨酯彈性體具有良好的加工工藝性能，采用普通的擠出機(jī)和工藝即可獲得優(yōu)良的擠出效果。

　　3.3 低煙無鹵阻燃彈性體護(hù)套料（TPEE）

　　（1）低煙無鹵阻燃彈性體護(hù)套料（TPEE）介紹

　　TPEE（熱塑性聚酯彈性體）是含有聚酯硬段和聚醚軟段的嵌段共聚物。其中聚醚軟段和未結(jié)晶的聚酯形成無定形相聚酯硬段部分結(jié)晶形成結(jié)晶微區(qū)，起物理交聯(lián)點(diǎn)的作用。TPEE具有橡膠的彈性和工程塑料的強(qiáng)度；軟段賦予它彈性，使它象橡膠；硬段賦予它加工性能，使它象塑料；與橡膠相比，它具有更好的加工性能和更長(zhǎng)的使用壽命；與工程料相比，同樣具有強(qiáng)度高的特點(diǎn)，而柔韌性和動(dòng)態(tài)力學(xué)性能更好。

　　TPEE具有極佳的耐油性，在室溫下能耐大多數(shù)極性液體化學(xué)介質(zhì)(如酸、堿、胺二醇類化合物)，但對(duì)鹵代烴(氟里昂除外)及酚類的作用卻無能為力，其耐化學(xué)品的能力隨其硬度的提高而提高。TPEE對(duì)大多數(shù)有機(jī)溶劑、燃料及氣體的抗溶脹性能和抗?jié)B透性能是好的。

TPEE具有優(yōu)異的耐熱性能，硬度越高，耐熱性越好；TPEE在110～140℃連續(xù)加熱10h基本不失重，在160℃和180℃分別加熱10h，失重僅為0.05%和0.1%，因而TPEE的使用溫度非常高，短期使用溫度更高，能適應(yīng)汽車生產(chǎn)線上的烘漆溫度(150～160℃)，并且它在高低溫下機(jī)械性能損失小。TPEE在120℃以上使用，其拉伸強(qiáng)度遠(yuǎn)遠(yuǎn)高于TPU此外TPEE還具有出色的耐低溫性能，TPEE脆點(diǎn)低于-70℃并且硬度越低，耐寒性越好，大部分TPEE可在-40℃下長(zhǎng)期使用。由于TPEE在高、低溫時(shí)表現(xiàn)出的均衡性能，它的工作溫度范圍非常寬，可在-60～200℃使用。#p#分頁標(biāo)題#e#

　　TPEE的硬度范圍寬，可在邵氏35D-80D范圍內(nèi)變化，結(jié)構(gòu)強(qiáng)度為硫化橡膠的2-6倍，具有耐磨、耐曲撓、耐油等優(yōu)點(diǎn)。相對(duì)密度為1.2左右，機(jī)械強(qiáng)度好，拉伸強(qiáng)度大于30Mpa，彈性為工程塑料的3-6倍，彎曲強(qiáng)度、拉伸強(qiáng)度、撕裂強(qiáng)度分別為天然橡膠的6-12倍、2-6倍、2-10倍。在低溫下，彈性恢復(fù)性好，低溫缺口沖擊強(qiáng)度比TPU和PA11還要好。

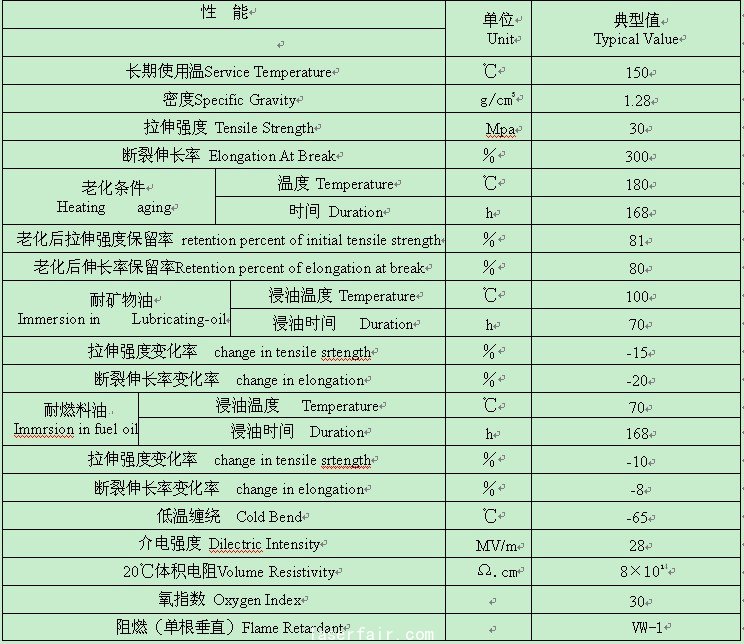

　?。?）物性數(shù)據(jù)表

 　?。?）產(chǎn)品性能特點(diǎn)：優(yōu)異的阻燃性和出色的耐高低溫性（-60℃-+150℃）、高度耐油性、耐候性、優(yōu)異的抗蠕變性和耐疲勞性、極好的低溫柔韌性和低的摩擦表面、良好的耐水解性等。

　?。?）應(yīng)用領(lǐng)域：主要用于軟管護(hù)套、電線、通信光纜、電纜護(hù)套、薄壁絕緣電子線、機(jī)車線、地鐵、艦船等要求安全性要求更高的應(yīng)用領(lǐng)域。

　　3.3FEP耐高溫阻燃護(hù)套材料

　?。?）室內(nèi)光纜中會(huì)遇到各種各樣耐高低溫的使用條件，尤其是在耐高溫超過125℃的時(shí)候，通常首先必須考慮使用耐高溫光纖，其次就是解決光纜外護(hù)套在高溫條件下的穩(wěn)定性。

　　在眾多耐高溫護(hù)套材料中，具有較高性能的含氟塑料是首選的材料，其中以FEP（聚全氟乙丙烯）和PVDF（聚偏氟乙烯）為代表，因?yàn)檫@兩款材料具有比較好的加工性能。下面主要介紹一下FEP材料。

　　FEP結(jié)晶熔化點(diǎn)為580F，密度為2.15g/CC（克/立方厘米），它是一種軟性塑料，其拉伸強(qiáng)度、耐磨性、抗蠕變性低于許多工程塑料。它是化學(xué)惰性的，在很寬的溫度和頻率范圍內(nèi)具有較低的介電常數(shù)（2.1）。該材料不引燃，可阻止火焰的擴(kuò)散。它具有優(yōu)良的耐候性，摩擦系數(shù)較低，從低溫到392F均可使用。

　?。?）FEP性能特點(diǎn)

　　聚全氟乙丙烯FEP又叫 F-46，是四氟乙烯和六氟丙烯的共聚物，六氟丙烯的含量約15%左右，是聚四氟乙烯的改性材料。F－46樹脂的耐熱性能僅次于聚四氟乙烯，能在－85－+200℃的溫度范圍內(nèi)連續(xù)使用。即使在－200℃和+260℃的極限情況下，其性能也不惡化，可以短時(shí)間使用。 F－46樹脂的熱分解溫度高于熔點(diǎn)溫度，在400℃以上才發(fā)生顯著的熱分解。

　?。?）FEP加工要點(diǎn)

　　F－46具有較好的加工工藝性能。可采用通常的擠出法包覆電線電纜的絕緣層。為了正確設(shè)計(jì)擠出機(jī)和模具，控制和掌握F－46樹脂的加工條件，首先應(yīng)了解F－46的流變性能。F－46在390℃溫度下剪切應(yīng)力與剪切速率的關(guān)系。其粘度A隨剪切速率加而下降。 F－46的臨界剪切速率，如果剪切速率超過此數(shù)值，就會(huì)引起塑料流動(dòng)的下均勻，結(jié)果使制品表面粗糙，無光澤和起層。

　?。?）擠出螺桿參數(shù)#p#分頁標(biāo)題#e#

　　F－46的擠出機(jī)，一般采用單頭全螺紋、等距、突變壓縮型螺桿。為保證F－46樹脂的充分塑化，螺桿的均化區(qū)長(zhǎng)度，通常占螺桿全長(zhǎng)的25%左右；螺桿頂端呈圓錐形，以防止樹脂的停滯和分解。

　　長(zhǎng)徑比L/D：20：1；螺距：1D；壓縮比：h1/h23：1

　　（5）聚全氟乙丙烯FEP在電線電纜中的應(yīng)用

　　聚全氟乙丙烯樹脂具有與聚四氟乙烯相似的特性，又有熱塑塑料的良好加工工藝，因而使之成為代替聚四氟乙烯的重要材料。F－46在電線電纜生產(chǎn)中廣泛應(yīng)用于高溫高頻下使用的電子設(shè)備傳輸線，電子計(jì)算機(jī)內(nèi)部的連接線，航空宇宙用電線，及其他特種用途安裝線、油礦測(cè)井電纜、潛油電機(jī)繞組線、微電機(jī)引出線等等。

　　5結(jié)束語

　　以上幾種新型材料逐漸在室內(nèi)光纜中得到應(yīng)用，除尼龍緊套料外，其他幾種護(hù)套料具有共同特點(diǎn)：環(huán)保阻燃、耐高低溫；具有良好的柔韌性、易加工性，同時(shí)具有良好的機(jī)械性能和耐溫性能，而且不需要經(jīng)過輻照交聯(lián)，所以這些材料在室內(nèi)光纜的行業(yè)中具有明顯的競(jìng)爭(zhēng)優(yōu)勢(shì)，應(yīng)用也會(huì)越來越廣泛。
