OTDR光纖測試法的參數設置及常用方法(二)

星之球激光 來源:廣電電器網2012-09-18 我要評論(0 )

2 保障OTDR精度的五個參數設置 2.1 測試波長選擇 由于OTDR是為光纖通信服務的,因此在進行光纖測試前先選擇測試波長,單模光纖只選擇1 310 nm或1 550 nm。由于1 550 nm...

       2 保障OTDR精度的五個參數設置

  2.1 測試波長選擇

  由于OTDR是為光纖通信服務的,因此在進行光纖測試前先選擇測試波長,單模光纖只選擇1 310 nm或1 550 nm。由于1 550 nm波長對光纖彎曲損耗的影響比1 310 nm波長敏感得多,因此不管是光纜線路施工還是光纜線路維護或者進行實驗、教學,使用OTDR對某條光纜或某光纖傳輸鏈路進行全程光纖背向散射信號曲線測試,一般多選用1 550 nm波長。

  1310nm和1550nm兩波長的測試曲線的形狀是一樣的,測得的光纖接頭損耗值也基本一致。若在1550 nm波長測試沒有發現問題,那么1310 nm波長測試也肯定沒問題。

  選擇1550 nm波長測試,可以很容易發現光纖全程是否存在彎曲過度的情況。若發現曲線上某處有較大的損耗臺階,再用1310 nm波長復測,若在1310 nm波長下?lián)p耗臺階消失,說明該處的確存在彎曲過度情況,需要進一步查找并排除。若在1310 nm波長下?lián)p耗臺階同樣大,則在該處光纖可能還存在其他問題,還需要查找排除。在單模光纖線路測試中,應盡量選用1550 nm波長,這樣測試效果會更好。

  2.2 光纖折射率選擇

  現在使用的單模光纖的折射率基本在1.460 0~1.480 0范圍內,要根據光纜或光纖生產廠家提供的實際值來精確選擇。對于G.652單模光纖,在實際測試時若用1310 nm波長,折射率一般選擇在1.468 0;若用1550 nm波長,折射率一般選擇在1.468 5。折射率選擇不準,影響測試長度。

  在式(1)中折射率若誤差0.001,則在50000 m的中繼段會產生約35 m的誤差。在光纜維護和故障排查時很小的失誤便會帶來明顯的誤差,測試時一定要引起足夠的重視。

  2.3 測試脈沖寬度選擇

  設置的光脈沖寬度過大會產生較強的菲涅爾反射,會使盲區加大。較窄的測試光脈沖雖然有較小的盲區,但是測試光脈沖過窄時光功率肯定過弱,相應的背向散射信號也弱,背向散射信號曲線會起伏不平,測試誤差大。設置的光脈沖寬度既要能保證沒有過強的盲區效應,又要能保證背向散射信號曲線有足夠的分辨率,能看清光纖沿線上每一點的情況。

  一般是根據被測光纖長度,先選擇一個適當?shù)臏y試脈寬,預測試一兩次后,從中確定一個最佳值。被測光纖的距離較短(小于5 000m)時,盲區可以在10 m以下;被測光纖的距離較長(小于50 000 m)時,盲區可以在200 m以下;被測光纖的距離很長(小于2 500 000 m)時,盲區可高達2 000 m以上。

  在單盤測試時,恰當選擇光脈沖寬度(50 nm)可以使盲區在10 m以下。通過雙向測試或多次測試取平均值,盲區產生的影響會更小。

  2. 4 測試量程選擇

  OTDR的量程是指OTDR的橫坐標能達到的最大距離。測試時應根據被測光纖的長度選擇量程,量程是被測光纖長度的1.5倍比較好。量程選擇過小時,光時域反射儀的顯示屏上看不全面;量程選擇過大時,光時域反射儀的顯示屏上橫坐標壓縮看不清楚。

  根據工程技術人員的實際經驗,測試量程選擇能使背向散射曲線大約占到OTDR顯示屏的70%時,不管是長度測試還是損耗測試都能得到比較好的直視效果和準確的測試結果。

  在光纖通信系統測試中,鏈路長度在幾百到幾千千米,中繼段長度40~60 km,單盤光纜長度2~4km,合選擇OTDR的量程可以得到良好的測試效果。

  2.5 平均化時間選擇

  由于背向散射光信號極其微弱,一般采用多次統計平均的方法來提高信噪比。OTDR測試曲線是將每次輸出脈沖后的反射信號采樣,并把多次采樣做平均化處理以消除隨機事件,平均化時間越長,噪聲電平越接近最小值,動態范圍就越大。平均化時間為3 min獲得的動態范圍比平均化時間為1 min獲得的動態范圍提高0.8 dB。

  一般來說平均化時間越長,測試精度越高。為了提高測試速度,縮短整體測試時間,測試時間可在0.5~3 min內選擇。

  在光纖通信接續測試中,選擇1.5 min(90 s)就可獲得滿意的效果。

  3 實施OTDR測試的三種常用方法

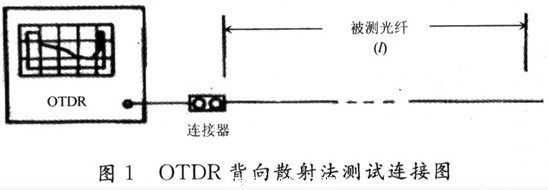

  OTDR對光纜和光纖進行測試時節,測試場合包括光纜和光纖的出廠測試,光纜和光纖光纜的施工測試,光纜和光纖的維護測試以及定期測試。OTDR的測試連接如圖1所示。

       測試連接的方法是:OTDR一光纖連接器一第1盤光纜一第2盤光纜一第n盤光纜,終端不連接任何設備。根據實際測試工作主要有以下三種方法:

  3.1 OTDR后向測試法

  采用這種方法主要對光纜接續進行監測,光纜接續一定要配備專用光纖熔接機和光時域反射儀(OTDR)。熔接機在熔接完一根纖芯后一般都會給出這個接點的估算衰耗值。這種方法測試有三個優點:

  (1)OTDR固定不動,省略了儀表轉移所需車輛和大量人力物力;

  (2)測試點選在有市電而不需配汽油發電機的地方;

  (3)測試點固定,減少了光纜開剝。

  同時該方法也有兩個缺點:

  (1)因受距離和地形限制,有時無法保證聯絡的暢通;

  (2)隨著接續距離的不斷增加,OTDR的測試量程和精度受到限制。

  目前解決這些問題一般有三種方法:

 ?、僭谑袃?nèi)和市郊用移動電話可使測試人員和接續人員隨時保持聯絡,便于組織和協調,有利于提高工作效率。

  ②用光電話進行聯絡。確定好用一根光纖(如藍色光纖單元紅色光纖)接在光電話上作聯絡線。當然最后這根作聯絡用的光纖在熔接和盤纖時就因無法聯絡而不能進行監測了。即使這樣,出現問題的可能性仍會大大降低(如果是24芯光纜,出現問題的概率會降到原來的1/24以下)。

 ?、郛?dāng)光纜接續達到一個中繼距離時,OTDR向前移動。

  測試實踐證明,這些監測方法對保證質量、減少返工是行之有效的。

  3.2 OTDR前向單程測試法

  OTDR在光纖接續方向前一個接頭點進行測試,用施工車輛將測試儀表和測試人員始終超前轉移。使用這種方法進行監測,測試點與接續點始終只有一盤光纜長度,測試接頭衰耗準確性高,而且便于通信聯絡。目前一盤光纜長度大約為2~3 km,一般地形下利用對講機就可保證通信聯絡。若光纜有皺紋鋼帶保護層,也可使用磁石電話進行聯絡。

  這種測試方法的缺點也很明顯,OTDR要搬到每個測試點費工費時,又不利于儀表的保護;測試點還受地形限制,尤其是線路遠離公路、地形復雜時更為麻煩。選用便攜型OTDR進行監測,近距離測試對儀表的動態范圍要求不高,且小型0TDR體積小重量輕移動方便,這樣可大大減小測試人員工作量,提高測試速度和工作效率。

  3.3 OTDR前向雙程測試法

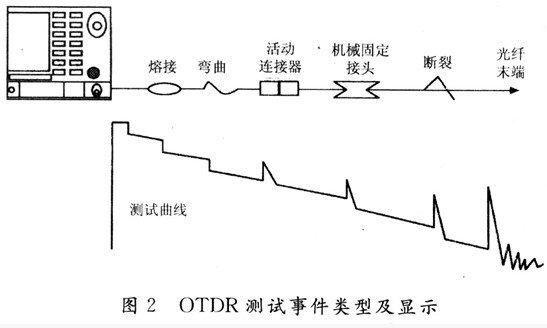

  OTDR位置仍同“前向單程”監測,但在接續方向的始端將兩根光纖分別短接,組成回路。這種方法即可滿足中繼段光纖測試,也可對光纖接續進行監測。對中繼段光纖測試可以在光時域反射儀的顯示屏上很清楚地看到入射光脈沖、反射光脈沖、接頭點、斷裂點、故障點以及衰減分布曲線。OTDR測試事件類型及#p#分頁標題#e#顯示如圖2所示,它可以為光纜維護提供方便。

  對光纖接續進行監測時由于增加了環回點,所以能在OTDR上測出接續衰耗的雙向值。這種方法的優點是能準確評估接頭的好壞。

  由于測試原理和光纖結構上的原因,用OTDR單向監測會出現虛假增益的現象,相應地也會出現虛假大衰耗現象。對一個光纖接頭來說,兩個方向衰減值的數學平均數才能準確反映其真實的衰耗值。比如一個接頭從A到B測衰耗為0.16 dB,從B到A測為-0.12 dB,實際上此頭的衰耗為[0.16+(-0.12)]/2=0.02 dB。

  4 結 語

  OTDR作為光纖通信的主要儀表,在科研、教學、工廠、施工、維護等領域發揮著重要作用。就目前而言O(shè)TDR不論進口設備還是國產設備,對測試精度和盲區兩個關鍵問題都會因?yàn)闇y試者的技術發揮有一定的差異。隨著時間的推移和科學技術的進步,使用新一代人工智能OTDR進行光纖參數全自動測試,速率會更快、效果會更好。
