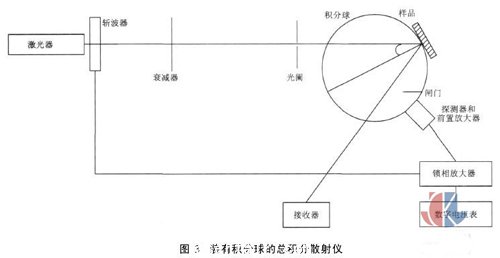

圖3所示為裝有積分球的TIS裝置示意圖。由He-Ne激光器發出的光束經過斬波器和衰減器后以30°角入射到樣品表面上，樣品被安置在積分球內的可調節支架上。入射角可以按照不同的測量需求來確定，本裝置之所以選擇30°的入射角是由于所研究的樣品主要是用作激光陀螺鏡。積分球內的鏡向光束射出積分球后被高效吸收器所吸收，積分球內剩余的光能即為樣品的總積分散射，可被探測器采集。為了避免直接探測到樣品的散射光，光路中安裝了光閘。探測器采集到的信號先被饋入前置放大器，然后被輸入鎖相放大器。

　　標準散射樣品的表面噴涂有氧化鎂或硫酸鋇，其散射值可由計量部件用漫反射率標定。R0為樣品的總反射率，為完全光滑表面的鏡向反射率，可以根據樣品的光學常數計算得到。由于散射信號較小，在測量中應盡量減小系統噪聲。系統噪聲包括積分球內空氣塵埃的散射，積分球外的雜散光等。為此，在測量時應對雜散光進行屏蔽，并盡可能在無塵的環境中測量。樣品的位置也可以移至入射光孔處，這樣測量得到的主要是透射散射。當樣品置于出射光孔處，測量得到的主要是反射散射。

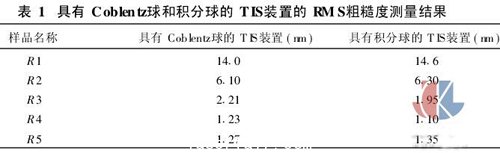

　　已經有實驗結果證明，具有Coblentz半球和積分球兩種裝置的散射儀的測量結果符合得較好。表1所示為利用兩種裝置測量同一組光學平面所得到的RMS粗糙度結果，可見兩種結果還是非常一致的。

       3 結論

　　上述兩種方法均為非接觸式的散射測量技術，不會損傷樣品的表面。除此以外，二者又各有優缺點：

　　(1)ARS法的主要優點是可正確測量光散射的空間分布，并通過其全空間積分，得到表面的總積分散射值；不足之處在于，儀器結構復雜，成本較高，測量結果受環境和實驗條件的影響較大。

　　(2)TIS法具有儀器結構簡單、成本低、測量速度快、不易受環境影響等優點；主要缺點是無法獲得光學表面形貌的全部特征及散射光的空間分布。

　　隨著高科技的發展，光學表面粗糙度光散射測量技術日益受到各國學者、工業和軍事部門的重視。目前國外在這一領域的研究重點已從實驗室的一般原理方法研究發展到工業應用的研究，大量的工作已經集中在表面的大面積自動快速檢測及半導體工業中亞微米超大規模集成電路基片微缺陷的研究。另一方面，當前的光學表面粗糙度測量?jī)x器通常都很昂貴，多用于實驗室作為分析研究之用，而在生產現場上很少使用。因此，設計、研制出一些可實現表面粗糙度的快速、高精度、在線和自動測量，既能滿足生產需要又使用方便的表面粗糙度測量工具和儀器，是今后國內外研究的重要方向。
