1 引言

　　近幾年來，可編程序控制器以其可靠性高、適應性強、靈活性好、編程簡單、容易掌握等特性，在各個領域發揮越來越重要的作用。在plc控制系統中，plc作為主要控制設備，必然與控制對象中各種輸入信號（如按鈕、限位開關、拔動開關、繼電器的觸點及其它檢測信號等）和輸出設備（如繼電器線圈、接觸器線圈、電磁閥等執行元件）相關聯。在實際工作中，由于受plc應用系統規模的限制，plc輸入/輸出點數往往不夠用。為此若采用擴展輸入/輸出單元或更換點數更多的plc來解決有時又不合算，為了降低系統硬件的成本，常常采用各種技巧減少系統占用的輸入/輸出點數，相當于擴展了plc的i/o點數。本文從硬件、軟件兩個方面介紹在不增加硬件情況下“擴展”plci/o點數的幾種方法。

2 “擴展”i/o點數的方法

　　2.1 分組輸入

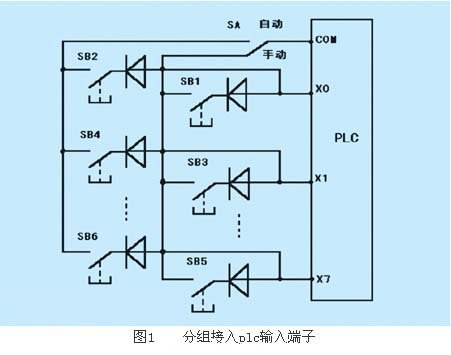

　　有些plc控制既有“手動控制”又有“自動控制”，而自動控制程序和手動控制程序不會同時執行，這時可將自動與手動信號按不同控制狀態要求分組接入plc輸入端子，如圖1所示（本文以三菱fx2小型plc編號分配為例進行梯形圖設計）。圖1中sa用來選擇自動/手動程序，供自動/手動切換之用，sb2和sb1按鈕都使用x0輸入端，但它們不會同時起作用，圖1中的二極管用來切斷寄生信號，避免錯誤信號的產生。這樣，通過plc的硬件公共點接線的轉換和軟件分時執行各自不同的用戶程序段的方法，使得plc的一個輸入點可分別反應兩個輸入信號的狀態，起到兩個輸入點的作用，來完成plc在兩種工作狀態下的輸入功能，提高了plc輸入點的利用效率，相當于擴展了plc的輸入點的實際數量。其它x1-x7端相似。

　　2.2 采用硬件接線完成簡單的“與”、“或”邏輯，減少電路i/o點數

　　（1） 減少電路輸入點數

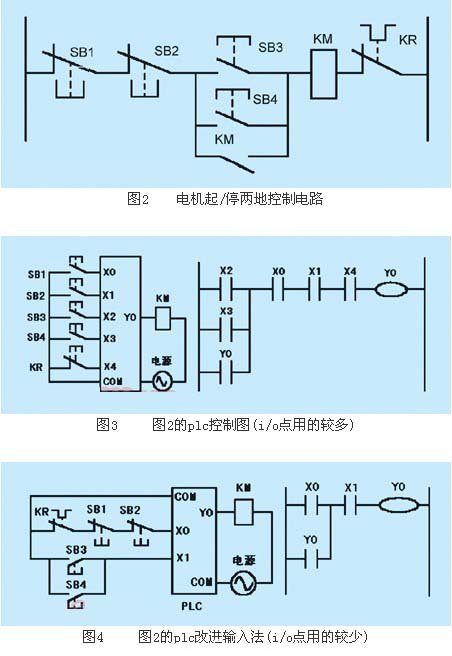

　　圖2是一個由繼電器、接觸器組成的電動機起動、停止兩地控制電路，可以實現電動機在兩個地方起動、停止的控制。如將此電路改為plc控制，plc輸入電路有多種接法，對應的梯形圖也有多種。從圖3和圖4這兩種接線圖及相應的梯形圖可以看出：圖3的接線占用輸入最多（共5個），梯形圖也顯得復雜，但判斷輸入設備故障時形象較直觀。當plc輸入點比較緊張時，可采用圖4所示的輸入接線圖，它占用plc輸入點較少（共3個），相應的梯形圖也比較簡單。

       （2） 減少所需plc的輸出點數

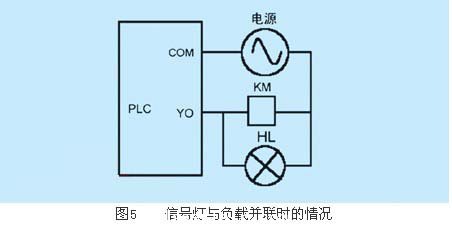

　　對于通斷狀態完全相同的負載，在plc的輸出端點功率允許的情況下可并聯于同一輸出端點，即一個輸出端點帶多個負載。例如輸出信號燈與負載并聯，如圖5所示，這樣可減少一半輸出點數。但要注意不能超出每個端點的允許負載能力。

　　此外，還可采用三線-八線編碼、譯碼方法，只增加少量的外部元件，即可實現將8個顯示輸出口減少為3個輸出口。
