高頻開關電源的組成及分類

星之球激光 來源:21ic2013-01-25 我要評論(0 )

開關電源具有體積小、效率高等一系列優點,在各類電子產品中得到廣泛的應用。但由于開關電源的控制電路比較復雜、輸出紋波電壓較高,所以開關電源的應用也受到一定的限...

       開關電源具有體積小、效率高等一系列優點,在各類電子產品中得到廣泛的應用。但由于開關電源的控制電路比較復雜、輸出紋波電壓較高,所以開關電源的應用也受到一定的限制。

  電子裝置小型輕量化的關鍵是供電電源的小型化,因此需要盡可能地降低電源電路中的損耗。開關電源中的調整管工作于開關狀態,必然存在開關損耗,而且損耗的大小隨開關頻率的提高而增加。另一方面,開關電源中的變壓器、電抗器等磁性元件及電容元件的損耗,也隨頻率的提高而增加。

  目前市場上開關電源中功率管多采用雙極型晶體管,開關頻率可達幾十kHz;采用MOSFET的開關電源轉換頻率可達幾百kHz。為提高開關頻率必須采用高速開關器件。對于兆赫以上開關頻率的電源可利用諧振電路,這種工作方式稱為諧振開關方式。它可以極大地提高開關速度,原理上開關損耗為零,噪聲也很小,這是提高開關電源工作頻率的一種方式。采用諧振開關方式的兆赫級變換器已經實用化。

  開關電源的集成化與小型化已成為現實。然而,把功率開關管與控制電路都集成在同一芯片上,必須解決電隔離和熱絕緣的問題。

  開關電源的基本構成

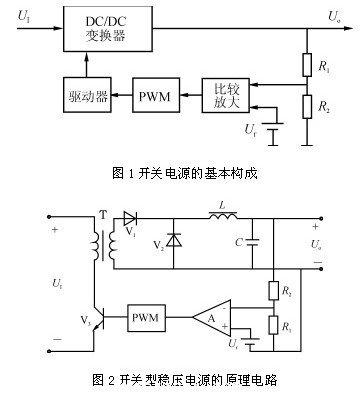

  開關電源采用功率半導體器件作為開關器件,通過周期性間斷工作,控制開關器件的占空比來調整輸出電壓。開關電源的基本構成如圖1所示,其中DC/DC變換器進行功率轉換,它是開關電源的核心部分,此外還有起動、過流與過壓保護、噪聲濾波等電路。輸出采樣電路(R1、R2)檢測輸出電壓變化,與基準電壓Ur比較,誤差電壓經過放大及脈寬調制(PWM)電路,再經過驅動電路控制功率器件的占空比,從而達到調整輸出電壓大小的目的。圖2是一種電路實現形式。

  DC/DC變換器有多種電路形式,常用的有工作波形為方波的PWM變換器以及工作波形為準正弦波的諧振型變換器。

  對于串聯線性穩壓電源,輸出對輸入的瞬態響應特性主要由調整管的頻率特性決定。但對于開關型穩壓電源,輸入的瞬態變化比較多地表現在輸出端。提高開關頻率的同時,由于反饋放大器的頻率特性得到改善,開關電源的瞬態響應問題也能得到改善。負載變化瞬態響應主要由輸出端LC濾波器特性決定,所以可以利用提高開關頻率、降低輸出濾波器LC乘積的方法來改善瞬態響應特性。

高頻開關電源的組成及分類

#p#分頁標題#e#       開關型穩壓電源的分類

  開關型穩壓電源的電路結構有多種:

  (1)按驅動方式分,有自勵式和他勵式。

  (2)按DC/DC變換器的工作方式分:①單端正勵式和反勵式、推挽式、半橋式、全橋式等;②降壓型、升壓型和升降壓型等。

  (3)按電路組成分,有諧振型和非諧振型。

  (4)按控制方式分:①脈沖寬度調制(PWM)式;②脈沖頻率調制(PFM)式;③PWM與PFM混合式。

  (5)按電源是否隔離和反饋控制信號耦合方式分,有隔離式、非隔離式和變壓器耦合式、光電耦合式等。

  以上這些方式的組合可構成多種方式的開關型穩壓電源。因此設計者需根據各種方式的特征進行有效地組合,制作出滿足需要的高質量開關型穩壓電源。
