概覽

當您面對各種各樣的儀器連接總線時，可能會很難為自己的應用作出最合適的選擇?？梢哉f每個總線都有各自的優勢和相應的優化技術。因此，請您先問問自己如下四個問題，比較一下最常見PC總線的功能選項，即可作出決定。

• 什么總線可以用在儀器和計算機上？

• 我需要什么樣的總線性能？

• 該儀器將要用在什么環境中？

• 設置和配置總線的難易程度如何？

1.什么總線可以用在儀器和計算機上？

一款儀器通常會提供一個或更多個總線選擇，用于儀器的控制；PC通常也會為儀器控制提供多種總線選擇。如果PC上沒有自帶連接到某種儀器的總線，您也可以通過一個插件板或者外部轉換器來添加總線。用于儀器控制的總線類型很多，大體可以分為以下幾類：

• 用于與機架式儀器連接的獨立總線，包括測試與測量專用總線，如GPIB總線，以及其它PC標準總線，如串行總線（RS232）、以太網總線和USB總線。您也可以使用一些獨立總線作為與其它獨立總線轉接的媒介，例如USB至GPIB轉換器。

•#p#分頁標題#e# 內嵌于模塊化儀器的接口總線包括PCI、PCI Express、VXI、和PXI。您也可以使用這些總線作為一個媒介，為不具備獨立總線的PC添加獨立總線，例如：使用 NI PCI-GPIB控制器板卡。

2. 我需要什么樣的總線性能？

影響總線的性能的三個主要因素包括：帶寬、延遲和儀器實現方式。

• 帶寬是數據傳輸?shù)乃俾?，它通常以百萬比特每秒為單位測量。

• 延遲是數據傳輸?shù)臅r(shí)間，通常以秒為單位。例如，通過以太網傳輸時，大的數據塊被分解為小片段，然后以多個數據包的方式發送。延遲就是其中一個數據包的傳輸時間。

• 總線軟件、固件和硬件的儀器實現方式將影響總線性能。并不是所有的儀器都是生來一致的，無論是用戶定義的虛擬儀器還是廠商設計的傳統儀器，在儀器具體實現過程中所采用的折中措施，都將影響儀器性能。虛擬儀器的一個好處就是：最終用戶作為儀器的設計者，在儀器實現的過程中，自己就可以作出最優的折中決定。

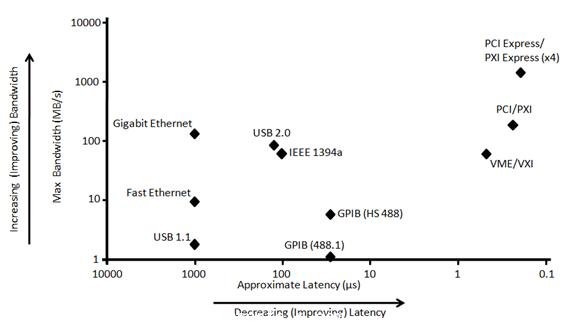

圖1. 比較主流測試和測量總線的理論帶寬與延遲

3. 該儀器將要用在什么環境中？

在開發一個儀器控制應用時，充分考慮其部署環境是很重要的。您需要考慮的主要因素包括：儀器到PC之間的距離，以及接口和電纜的堅固性。這兩個因素在為儀器控制系統選擇總線時至關重要。#p#分頁標題#e#

儀器到PC之間的距離

如果您的儀器離PC很近（小于5米），您就可以靈活地選擇任意一種總線類型。如果您的儀器遠離PC，例如，在另一個房間內或另一幢大樓里，那么您應該考慮分布式儀器控制系統的體系架構。分布式儀器控制系統中可能包括擴展器、中繼器、LAN/LXI, 或者LAN轉換器(例如，以太網至GPIB轉換器)。

接口和電纜的堅固性

如果您的儀器處在充滿噪聲干擾的環境中，例如工業環境，那么您可以考慮使用提供保護的接口總線，隔離環境干擾。例如，在一個生產車間里，GPIB或者USB將是一個更加合適的選擇，因?yàn)樗碾娎|鎖定牢靠，具有堅固耐用的屏蔽指標。
