PLC的控制方式屬于存儲程序控制，其控制功能是通過存放在存儲器內的程序來實現的，若要對控制功能作必要修改，只需改變控制程序即可，這就實現了控制的軟件化?？删幊?span id="hp1gyai" class="hrefStyle">控制器的優點在于"可"字，從軟件來講，其控制程序可編輯、可修改；從硬件上講，其外部設備配置可變。構建一個PLC控制系統的重心就在于控制程序的編制，但外部設備的選用也將對程序的編制產生影響。因此在進行程序設計時應結合實際需要，硬、軟件綜合考慮。本文就硬、軟兩方面，選取梯形圖為編程語言，以松下電工FPO-C32型PLC為例，對PLC使用過程中易出現的幾個問題及解決方法進行了分析。

一、外部輸入設備的選用與PLC輸入繼電器的使用

    1. 外部輸入信號的采集

    PLC的外部設備主要是指控制系統中的輸入輸出設備，其中輸人設備是對系統發出各種控制信號的主令電器，在編寫控制程序時必須注意外部輸入設備使用的是常開還是常閉觸點，并以此為基礎進行程序編制。否則易出現控制錯誤。

    　在PLC內部存儲器中有專用于輸入狀態存儲的輸入繼電器區，各輸入設備（開關、按鈕、行程開關或傳感器信號）的狀態經由輸入接口電路存儲在該區域內，每個輸入繼電器可存儲一個輸入設備狀態。PLC中使用的"繼電器"并非實體繼電器，而是"軟繼電器"，可提供無數個常開、常閉觸點用于編程。每個"軟繼電器"僅對應PLC存儲單元中的一位，該位狀態為"1"，表示該"軟繼電器線圈"通電，則程序中所有該繼電器的觸點都動作。輸入繼電器作為PLC接收外部主令信號的器件，通過接線與外部輸入設備相聯系，其"線圈"狀態只能由外部輸入信號驅動。輸入信號的采集工作示意圖如圖1。

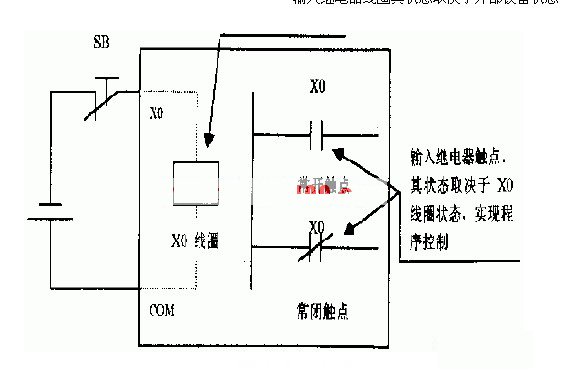

　　輸入繼電器線圈其狀態取決于外部設備狀態

                             圖1  PLC輸入信號采集示意圖

  　圖1中，輸入設備選用的是按鈕SB0的常閉觸點，輸入繼電器X0的線圈狀態取決于SB0的狀態。該按鈕未按下時，輸入繼電器X0線圈狀態為"1"通電狀態，程序中所有X0觸點均動作，即常開觸點接通，常閉觸點斷開；若按下該按鈕，則輸入繼電器X0線圈狀態為"0"斷電狀態，程序中所有X0觸點均恢復常態。如果輸入繼電器連接的輸入設備是按鈕SB0的常開觸點，則情況恰好相反：在該按鈕未按下時，輸入繼電器X0線圈狀態為"0"斷電狀態，程序中所有X0觸點均不動作；若按下該按鈕，輸入繼電器X0線圈狀態為"1"通電狀態，程序中所有X0觸點均動作。

　　2. 停車按鈕使用常閉型

    由于PLC在運行程序判別觸點通斷狀態時，只取決于其內存中輸入繼電器線圈的狀態，并不直接識別外部設備，因此編程時，外部設備的選用與程序中的觸點類型密切相關。這是一個在對照電氣控制原理圖進行PLC編程時易出現的問題。最典型的例子是基本控制--"起保?？刂?quot;中的停車控制。#p#分頁標題#e#

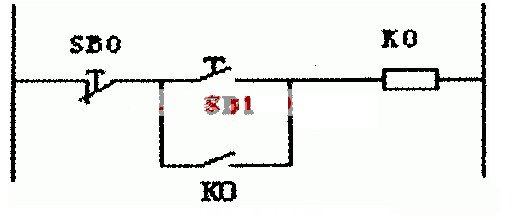

                                 圖2 "起保?？刂?quot;電氣原理圖

    圖2為"起保停控制"電氣原理圖，在該系統中，按鈕SB0用于停車控制，因此使用其常閉觸點串聯于控制線路。SBl為起動按鈕，使用其常開觸點。若使用相同的設備（即停車SB0用常閉觸點，起動SBl用常開觸點），利用PLC進行該控制，則需編程梯形圖程序（圖3）：

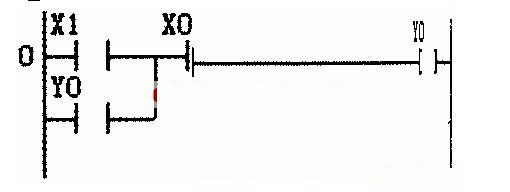

                            圖3 "起保?？刂?quot;梯形圖程序（停車按鈕使用常閉觸點）
                                         I/O分配：SB0--X0，SBl--Xl，輸出Y0

    該梯形圖中停車信號X0使用的是常開觸點串聯在控制線路中，這是因為外部停車設備選取按鈕常閉觸點所致，不操作該按鈕，則輸出Y0正常接通，若按下該按鈕，輸出Y0斷電。

    3. 停車按鈕使用常開型

  　若希望編制出符合我們平時閱讀習慣的梯形圖程序（圖4），則在選用外部停車設備時需使用按鈕SB0的常開觸點與X0相連。

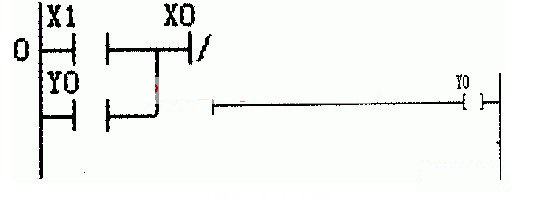

                              圖4 "起保?？刂?quot;梯形圖程序（停車按鈕使用常開觸點）
                                      I/O分配：SB0--X0，SBl--Xl，輸出Y0

    圖3、4梯形圖完成相同的控制功能，程序中停車信號X0使用的觸點類型卻不相同，其原因就是連接在輸入繼電器X0上的外部停車按鈕觸點類型選用不同。圖4所示梯形圖程序更加符合我們的閱讀習慣，也更易分析其邏輯控制功能，因此在PLC構成控制系統中，外部開關、按鈕無論用于起動還是停車，一般都選用常開型，這是一個在使用PLC時需要格外注意的問題。
