工廠自動化、控制和管理已經成為全球供應鏈的決定性競爭力，舉例來說，大批量生產的消費類產品和汽車制造都需要安全、高成本效益并且穩健的數據通信以確?？梢詫?duì)如果沒有快速受到處理，便可能引起嚴重利潤損失和消費者不良印象的問題做出反應。

　　許多不同產業的設計工程師逐漸轉向采用光纖鏈路方案作為銅電纜媒介的替代品，光纖解決方案可以帶來能夠進行由數英吋到數公里等各種不同距離數據傳輸?shù)目煽繑?shù)據鏈路，并且對于噪聲的耐受力更高，可以藉由光纖解決方案獲益的工業網絡應用包括飛機上的信息娛樂系統、火車運輸系統、醫療設備、賭場以及風力和太陽能光伏發電等可再生能源應用。

　　可以取代銅電纜數據鏈路并且安裝簡易的光纖

　　雖然銅電纜和光纖都可以作為傳輸媒介，但光纖解決方案為系統設計工程師提供了許多明顯的好處，相較于銅電纜解決方案，通過塑料光纖(POF， Plastic Optical Fiber)或較長距離時硬包層石英(HCS， Hard Clad Silica)光纖運行的工業用快速以太網(Fast Ethernet)有許多優勢，采用銅電纜的通信鏈路容易受到電磁場的干擾，并且也會發出可能干擾其他設備的電磁波，而光纖鏈路則不會受到電磁場影響，也不會產生任何電磁干擾(EMI， Electro Magnetic Interference)。

　　選擇光纖的其它好處包括重量輕、鏈路兩側完全電氣隔離、容易現場進行終端處理和維護、因較小彎折半徑更易于安裝，以及較不容易因?yàn)闃O端溫度和濕度情況造成性能變化等。光纖解決方案也非常適合存在電機和高電壓的高速開關電路，如電力轉換、汽車制造、醫療以及風力和太陽能光伏發電等可再生能源應用的的高噪聲工業環境，光纖技術并提供了數據的安全性，因?yàn)閹缀醪豢赡鼙I接光波通信。

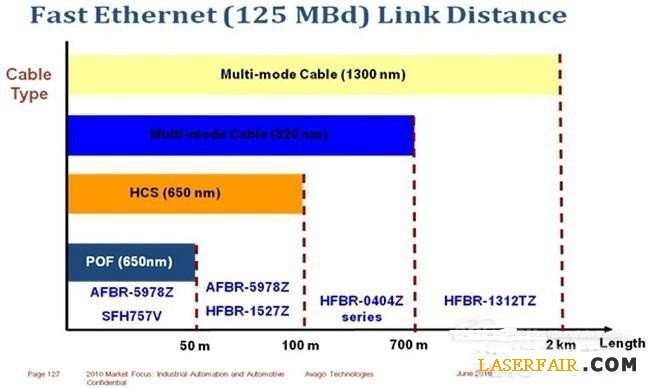

　　如圖1，多模HCS和POF光纖提供了長距離數據傳輸最高等級的信號完整性，多模光纖特別適合離岸風力發電渦輪機控制系統作為風力發電機艙和地面的連接，在這類應用中鏈路長度超過200米。

　　
圖1：快速以太網通信距離可以通過光纖技術延伸到數公里。

　　光纖可以隔離系統并提供帶來更佳可靠度和安全性的電隔離

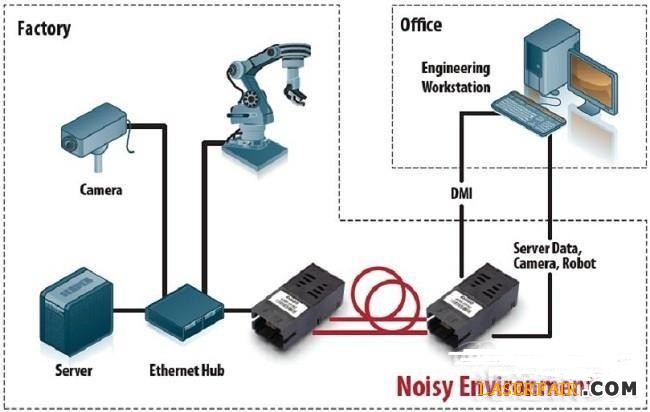

　　由于光纖鏈路媒介基本上采用玻璃或塑膠，因此在絕緣和隔離特性上遠比常見的銅電纜優秀許多，原因是它們不會受到EMI的干擾，如圖2中以紅色標示的5米長POF或100米長HCS光纖就提供了高噪聲環境下相對于銅電纜線的許多優勢。采用光纖解決方案，在光纖本身或者是光纖和銅電纜間不會有相互干擾問題，使得數據傳輸更加安全。光纖對于閃電電擊有較高的耐受力，并且有助于消除接地環路所造成的錯誤，在面臨惡劣條件或可能暴露的環境時，適當使用光纖解決方案可以藉由通過降低閃電電擊可能帶來的損害以及電氣火花造成的沖擊而提高安全性。

　　
圖2：以紅色標示的光纖鏈路不會受到工業生產環境所產生EMI的影響。

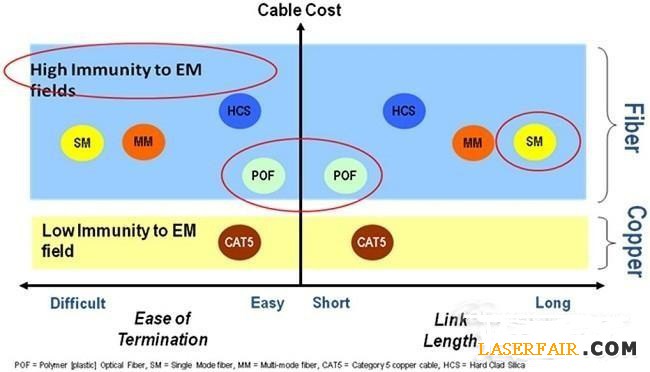

　　除了成為相較于銅電纜更高成本效益的解決方案外，光纖，如單模、多模，HCS和POF等都可以被放置在纜線導管內，不會受到臨近電源的影響，另一方面，使用光纖也更容易符合電磁兼容(EMC， Electron Magnetic Compliance)相關規章和法規的要求，請參考圖3。

　　
圖3：光纖具有銅電纜無法匹敵的EMI耐受力和通信鏈路距離。

 　　另外，以塑料光纖為例，在安裝時不需特別的工具，并且訓練也非常容易，POF光纜已經被應用在各種惡劣的工業環境，例如汽車組裝等超過15年，POF也適合短距離到中等距離鏈路應用，并且非常容易于現場安裝，有助于簡化設備和現有網絡的連接，工業應用中另一個關鍵設計優勢是維護成本非常低。

　　光纖和光纖收發器、接收器以及發射器全部都通過嚴格的質量標準要求，光纖技術已經經過高容量電信鏈路系統的驗證，其中產品壽命更超過10年以上，部份光纖零組件供應商更擁有垂直整合能力，可以自行生產發射器中使用的激光二極管以及接收器中的PIN二極管，進一步完整掌控產品質量和交貨時間。

　　光纖技術提供許多工業應用環境高帶寬、輕量化和EMC兼容性

　　目前飛機上的信息娛樂系統已經變得越來越先進并且越來越復雜，隨著視頻質量的提升，較大尺寸視頻屏幕變得越來越普遍，飛機制造商隨時都在尋求可以降低飛機重量的方法，以單一線路而言，由于光纖解決方案相較于銅電纜在重量上輕了許多，并且可以傳輸更多的數據，因此成為航空信息娛樂系統的良好選擇。

　　光纖技術也出現在航空母艦和游輪上，許多現代化的火車也使用光纖以及光纖收發器、接收器和發射器，火車動力源、推進系統以及駕駛控制系統的可靠運行是必備的條件，但是有關乘客便利性、信息和娛樂系統也可經由使用光纖獲益，包括更長距離的更高帶寬傳輸、原生的電隔離能力、卓越的EMC特性以及靜電放電(ESD， Electro-Static Discharge)耐受力等。

　　IEC 61375火車通信網絡(TCN， Train Communication Network)標準的制定目的在定義火車使用的通信架構和通信協議，基本上TCN定義了列車總線(WTB， Wire Train Bus)和多功能車輛總線(MVB， Multifunction Vehicles Bus)。WTB用來連結車廂，MVB則用來連接一個車廂或多個車廂間的設備，MVB可以以三種不同媒介形式運行，包括短距離的RS-485，低于200米的變壓器耦和雙絞線對，以及長達2公里的光學玻璃光纖。光學玻璃光纖由于對電氣噪聲具有高耐受力，因此是火車機車MVB的較佳選擇。光纖將控制器連接到設備或次系統，例如電力電子設備、電機控制器和無線電等，MVB也連接駕駛車廂中的設備以用來控制燈光、車門、空調以及火車車站和到站信息等乘客便利顯示系統，采用冗余設計可以提高可靠度，MVB使用冗余光纖設計，設備傳輸可以在兩條線路上進行，如果其中一條故障，那幺就可以使用另一條進行通信。

　　火車網絡目前已經變得越來越復雜，每個車站都連接到中央計算機以便進行排班和事件的更新，車站必須來回傳送數據，距離可能達到數百米甚至數公里，通過光纜的使用，可以在更長的距離傳輸更多的數據，包括視頻等，并且比銅電纜更加可靠。另外，這些應用的纜線會被安排在一起，由一個車站連接到另一個車站，或者由一個火車車廂連接到另一個，銅電纜在這樣相鄰布線的情況下可能會造成干擾，但光纜在EMI上的優勢使它們不會受到這些問題的影響。

　　在使用電力網供電的火車中，會由三相交流電網取得單相電源以提供火車所需的兩相電源，這會造成電網的不平衡而必須加以補償，一個最常用來平衡并回復電網供電質量的方法是使用晶閘管投切電容器(TSC， Thyristor-Switched Capacitors)和晶閘管控制電抗器(TCR， Thyristor-Controlled Reactor)進行靜態虛功補償(SVC， Static VAR Compensation)，TSC和TCR主要被用來進行高電壓和大電流的開關控制和操作，這就產生了會把電氣噪聲感應到鄰近銅電纜的超高電磁場，光纖由于不會受到電磁場的影響，因此可以說是SVC系統中傳送控制信號到設備的最好媒介。

　　火車的信號傳送也可以由光纖技術在高噪聲環境中可靠的長距離數據通信能力以及超高EMI環境耐受力而獲益。

　　另一方面，光纖技術也已經逐漸普及到醫療影像處理設備，例如核磁共振攝影(MRI， Magnetic Resonance Imaging)和X光機等應用，在電機和電磁輻射環境下，這些機器會產生非常高的電磁干擾，因此它們的通信和控制鏈路必須具有高EMI耐受力才能可靠安全地運行，高EMI耐受力和電氣隔離對于病人的安全可以說是必要的條件，因此光纖產品就提供了一個非常合適的解決方案。

　　在娛樂應用方面，賭場擁有許多連接到中央計算機服務器進行數據處理、營銷活動以及視頻保安的需求，對于賭場的通信網絡來說，安全性是最重要的要求，光纖為賭場經營者提供了安全的網絡，因?yàn)閹缀醪豢赡鼙I接光纜上的信號。

　　可再生能源市場目前也已經采用光纖技術，在部分風力發電應用中，由于EMI電磁干擾問題，光纖成為唯一合適的通信技術，由于風力電廠和太陽能發電在遠端甚至離岸地區運作，因此大量光纖技術的采用就成了它可靠度和穩健性的最好證明，停機和意外修復可能會大幅度影響可再生能源系統的成本和使用，因此在系統設計時就必須加以避免，光纖鏈路應用在風力渦輪發電機艙內，它的位置可能高于地面或海平面超過100米，另外光纖也可以作為風力渦輪和遠端管理設備間的數據鏈路。

　　光纖本身的隔離能力也帶來了只需數英吋距離光纖通信產品的推出，Avago的HFBR-3810Z光纖短距離鏈路器件是一款可以提供單一電路板上達到12kV瞬態電氣隔離的高成本效益發射器和接收器，采用650nm光纖技術，HFBR-3810Z非常適合如風力渦輪逆變器、IGBT/MOSFET驅動以及醫療設備等應用，為了提供更高的可靠度，Avago也推出了HFBR-3810MSZ，加入金屬屏蔽帶來更高的EMI和ESD耐受力。

　　現代光纖系統可以有效監測運行避免停機和意外修復

　　在速度、可靠度以及主動系統監測上，Avago的AFBR-5978Z工業快速以太網收發器是一個使用光纖收發器可以達到何種成果的例子，另外，這個器件的-25oC到85oC工作溫度范圍更有助于確保收發器可以承受工業應用的惡劣環境。

　　AFBR-5978Z收發器具有一個強化的數字診斷接口，符合“光纖收發器數字診斷接口(DMI， Digital Diagnostic Monitoring Interface)”標準要求，依多源協議(MSA， Multi Source Agreement) SFFA-8472，由光纖相關產品制造商制訂采用類似產品封裝和功能以簡化零組件的代換，工業快速以太網光纖網絡為現場總線(FieldBus)網絡提供了升級路徑，相較于INTERBUS的2MBd、PROFIBUS的12MBd以及SERCOS的12MBd和16MBd，可以達到125MBd的傳輸速度，它同時也提供了開放式架構多重通信協議接口，允許標準以及特有現場總線可以交互操作，升級到工業用快速以太網允許工廠廠區的機器可以被指定IP或MAC位址，帶來通過互聯網的高速遠端診斷和機器生產流程變換的便利性。

　　DMI提供了由收發器模塊取得實時運行信息的能力，取得的參數包括模塊溫度、電源電壓大小以及接收器輸入平均光功率，具備DMI功能，使用者也可以在收發器應用中擁有進行零組件監測、故障隔離以及失效預測的能力，另外，DMI也完整地集成了實現數字警報的功能。

　　在更高等級的網絡中，工業以太網將工程和管理工作站連接到工業以太網集線器進行整個企業的數據分享和控制，帶來更高的價值主張，光纖解決方案提供有多種數據率和連接器選擇，可以滿足各種工業通信和工廠自動化應用需求。

　　具有可以使用分立或集成型光纖零組件解決方案的選擇為設計工程師帶來聚焦于特定設計目標的優勢，分立零組件可以提供符合特定要求的設計靈活度，而集成型零組件解決方案則可以節省設計花費，極小化風險并降低成本，最重要的是，光纖的EMI耐受力以及它的隔離特性非常適合工廠環境。

　　使用光纖技術有許多好處，需要高度電絕緣和隔離、安裝容易、在如閃電等惡劣環境中的生存能力、可以帶來更高可靠性和系統穩健度的EMI耐受力、可在長距離下維持的信號完整性，以及高數據安全性等應用設計都可以藉由采用光纖技術而獲益，簡單來說，光纖以及光纖收發器、接收器和發射器提供了一個可行的網絡和控制解決方案。
