射頻拉遠作為一種新型的分布式網絡覆蓋模式，有效解決了由于工作頻率低的緣故造成的許多覆蓋問題。射頻拉遠光纜主要應用在位于同一個站點的本地拉遠，長度通常為100m～300m.當需要更長距離拉遠時，可采用室外光纜進行連接，兩端再連接射頻拉遠光纜。國務院辦公廳關于加快高速寬帶網絡建設，推進網絡提速降費的指導意見中，到2015年度，建成4G基站超過130萬個。基站建設過程中需要使用大量的拉遠光纜。同時由于拉遠光纜的使用環境非常復雜，廣東亨通設計開發了亞光型尼龍防鼠拉遠光纜。
一、光纜的要求
拉遠光纜既有從樓頂到地面的布放，也有在同一樓層的水平布放，還要適用室外、室內非常狹窄過彎道等復雜情況的放線。同時還存在鼠咬的危害。廣東亨通設計開發了亞光型尼龍防鼠拉遠光纜應具有以下特點：
1.適用于垂直和水平布放；
2.光纜柔軟，彎曲半徑小，足夠輕便；
3.耐磨、阻燃，適用于室內、室外適用；
4.有足夠強度，適合復雜的施工環境；
5.能防鼠咬；
6.滿足客戶對外護亞光色的要求。
二、光纜結構設計

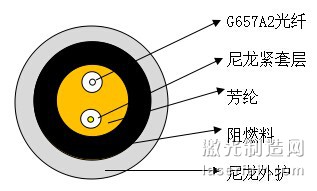

為了滿足客戶對光纜外徑7.0mm及防鼠咬的要求，光纜結構采用的是GG657A2光纖+0.9mm的尼龍緊套層+芳綸+阻燃料+尼龍外護。
材料選擇
1.為了保證光纜的彎曲性能，光纖選用G657A2纖；
2.為了保證緊套后的子單元能直接絞合，緊套層材料選用進口尼龍；
3.為了保證光纜的拉力，加強元件選用進口芳綸；
4.由于外護需加一層尼龍，尼龍材料硬度比較高，為了保證整體光纜的柔軟性，同時保證阻燃性，內護材料選用高阻燃、柔軟性的阻燃料；
5.為了保證光纜的亞光色及防鼠性能，外護選用進口尼龍料。
三、工藝控制
1.尼龍緊套工藝控制
尼龍緊套工藝控制要點如下：
光纖烘纖
為了保證緊套層的纜表情況，不出現碎玻璃狀，同時保證光纖光學性能，進入護層模具前必須對光纖進行烘纖處理。烘纖共分為兩個部分，第一部分為烘干器，是為了祛除光纖表面的水分及對光纖進行預熱，第二部分為高溫烘箱，是為了使光纖表面保持一定的溫度進入護層模具。經多次試驗，烘干器選擇220V，150Hz，烘箱溫度選擇380-400℃。
抽真空負壓
為了保證緊套光纖的圓整性，同時為了保證緊套光纖剝離性能（剝離長度≤2cm），抽真空負壓不能設置太大，比LSZH、PVC材料的抽真空負壓小，大概可設置0.015-0.03Mpa。
擠塑機設定溫度
依據進口尼龍的熔點，尼龍加工溫度較高，擠塑機溫度一般設置在230-250℃。
2.內護工藝控制
對于拉遠光纜的成纜工藝控制與普通光纜的工藝控制有所區別，是將緊套光纖進行絞合制成纜芯，為保證纜芯的圓整性和結構穩定，一般采取螺旋絞合成纜。
成纜工藝控制要點為緊套光纖放線張力不宜過大，放線張力過大，容易導致光纖衰減偏大、臺階，更嚴重會導致斷纖；同時也不宜過小，過小導致光纖緊套余長偏大。
進口芳綸選擇直放，為保證光纜的拉伸性能，每個芳綸的放線張力需保證一致。
由于外護需加一層尼龍，尼龍材料硬度比較高，為了保證整體光纜的柔軟性，同時保證阻燃性，內護材料選用高阻燃、柔軟性的阻燃料。為了防止阻燃料與芳綸及緊套光纖出現粘連，所選用材料還需具有抗粘連性能。
依據內護材料的特性，擠塑機溫度一般設置在115-160℃：
考慮內護光纜的后收縮，對控收線張力要加以控制可有效的降低后收縮，收線張力一般控制在20-25N；同時要保證生產過程中光纜的充分冷卻和生產線速度，避免后收縮過大，異響光纖性能指標。
3. 外護工藝控制
為了保證進入護層模具的內護光纜不彎曲，內護光纜的放線張力應比內護光纜的收線張力稍大，同時使用校直器進行光纜校直。

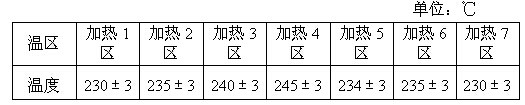

依據進口尼龍的熔點，尼龍加工溫度較高，一般設置在230-250℃。目前光纜所用護套料擠塑機溫度設置一般是逐漸增加的，通過多次試驗我們發現，適當降低機頭及?？诘募庸囟葘ν庾o的亞光色具有較大的影響。機頭及?？诘募庸囟冉档瓦^多，會導致外護的塑化度不夠，纜表出現粗糙，高速生產易出現脫料情況等；機頭及?？诘募庸囟冉档瓦^少，光纜外護不具有亞光色。為了同時保證外護的亞光色及外護纜表良好，需精確把握機頭及?？诘募庸囟冉档偷姆龋涍^多少試驗，擠塑機溫度可設置如下：
除了機頭及模口的加工溫度對外護的亞光色有影響，生產速度過快也會導致外護不具有亞光色。
為保證光纜的護套壁厚和外徑穩定，護套擠塑模具采用擠壓式。
四、產品性能測試

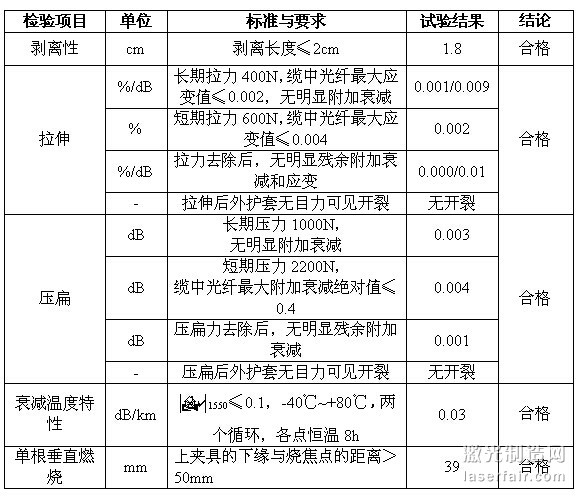

經過多次產品試制，最終成功產出亞光型尼龍防鼠拉遠光纜。我們抽取了一盤光纜做緊套光纖的剝離性、機械性能及環境性能。
五、結束語
本文主要介紹了亞光型尼龍防鼠拉遠光纜的設計與制造。亞光型尼龍防鼠拉遠光纜結構采用的是GG657A2光纖+0.9mm的尼龍緊套層+芳綸+阻燃料+尼龍外護，工藝重點在于尼龍緊套工藝控制，工藝難點在于同時保證外護的亞光色及外護纜表良好。生產出來的產品各項性能均符合客戶及相關行業標準的要求。隨著4G的大規模建設，BBU+RRU光纖拉遠基站將成為發展趨勢和主流，可降低網絡建設和運營成本，采用光纜可提升網絡性能，拉遠光纜將成為4G建設中不可或缺的光纜產品之一。
