作者：Andrew Cockburn，Matthew Bray，William O


圖1、LCS系統示意圖

        基于激光技術，如激光熔覆技術與激光合金化技術，采用激光融熔并混合金屬粉末，使其成為涂層，覆蓋到材料表面。但是，該加工過程也有不足之處。加工過程的溫度很高、凝固時產生收縮現象，以及涂料稀釋等等因素都必須予以考慮，以避免材料的變形、殘余應力過高和不必要的金屬間相的存在。

        另外，熱噴涂已被用于從輕型合金到金屬碳化物等不同材料的覆層加工中。然而，熱噴涂技術除了存在上述問題之外，它所得到的涂層可能具有氧化物，其結構需要重熔加工以達到目標密度和涂層特性。

        冷噴涂技術（Cold Spray，縮寫為CS）的主要目的就是克服這些困難，該技術無需熔化粉末，直接進行涂覆。在冷噴涂技術中，粉末在一個超聲波煤氣噴嘴中被加速后，作用在基底材料的表面。在碰撞的過程中，微粒經過嚴重的塑性變形，這帶來了材料表面的局部加熱和閃光焊接過程。

        該技術可以被用在涂覆過程和對三維物體的處理中，它被用來將純金屬，如鋁、銅和鉭，以及混合涂層，如鋁-氧化鋁和鈷-鎢錳鐵礦。因?yàn)槔涑练e的機制不同，與熱噴涂或者其它基于激光的加工過程相比，冷噴涂過程中，氧化物的含量較小，不會產生熱致應力，而且它能夠?qū)υS多不同的材料（包括多聚混合物）進行加工，加工速度達每小時5公斤。

        “冷”加工過程的機制也有其固有問題。因?yàn)榇罅渴褂昧撕?，該系統的運行成本很高。該系統采用了高速的聲速設備和氣體加熱器，為了使粉末微粒的速度達到1000m/s，這些設備耗費了近50kW的電力。此外，當所沉積的材料為硬質材料（如鈦）時，接合的強度和密度會有所降低。而且，CS涂層通常有較大的壓應力。高的運行成本和有限的加工材料限制了CS技術的應用領域。


圖2、涂覆設備的主要元件

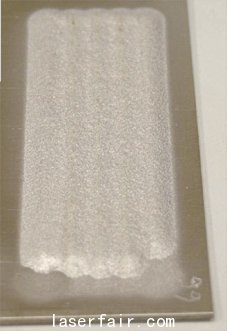

圖3、鈦涂層被應用到鈦基底上，加工速度
為1250mm/min，采用了30bar的氮?dú)夂?br /> 1kW的激光功率。

        激光冷噴涂過程

        研究人員對激光冷噴涂過程（Laser assisted Cold Spray，縮寫為L(zhǎng)CS）進行不斷的研發，拓寬了能以氮?dú)膺M(jìn)行沉積的材料范圍，減小了對氣體加熱的需要，大大降低了加工成本，擴大了冷噴涂加工應用領域。

        此前，人們已經意識到，粒子溫度的提高會導致粒子的軟化，從而提高沉積效率，降低沉積臨界速度。沉積溫度的提高也有助于克服在冷噴涂中接合力度不夠的問題。接合力度不夠的問題是由于接合過程時間太短而造成的。然而，氣體溫度的提高使得噴嘴在噴射低熔點的金屬（如鋁）時，有可能產生污垢。這樣就需要找到除了噴嘴加熱方式外的另一種粉末加熱方法。

        在LCS過程中，激光對沉積處進行加熱，加熱至微粒熔點的30%-80%。這就大大降低了微粒的強度，使微粒得以變形，并且在材料上形成涂層。這里，微粒作用到基底上的速度僅為CS情況下的一半（<500 m/s）。降低對高速度的要求使得技術人員可以采用冷的氮?dú)庾鳛榧庸怏w，這樣就降低了成本，從使用氦氣的23美元/分鐘降到使用氮?dú)獾?.23美元/分鐘。同時，能耗也隨之降低，因?yàn)椴辉傩枰獨怏w加熱器。資本和運行成本的降低意味著LCS在許多CS略顯昂貴的應用領域更為有利，它使得冷噴涂的優勢被用于更廣的范圍中。

        LCS系統

        LCS系統（如圖1）包括了一個高壓氮?dú)廨斔驮O(shè)備（10-30bar），該輸送設備被分為兩路，送至縮放噴嘴（拉伐爾噴嘴）。兩路直接通過高壓粉末輸送設備產生金屬粉末微粒。隨后兩路重新合并，并且通過噴嘴，在噴嘴中它們被加速到超音速。高速且?guī)в蟹勰┑臍怏w流從噴嘴中射到基底表面。帶粉末的氣體流作用到基底表面，該表面同時由980nm，1kW的二極管激光器進行輻照。激光功率由一個閉環反饋系統控制，該系統使用了紅外高溫計來控制沉積區的溫度。

        在目前使用的測試系統中，拉伐爾噴嘴、激光加工頭和高溫計

被一起固定在一個工作箱的頂部，而基底部分則可以在沉積過程中自由地在電腦數值控制（CNC）的X-Y工作臺上活動。通過把激光功率和高溫計讀數結合到一起，運作時的沉積處溫度可以被控制在50℃以內。


圖4、SEM圖像顯示鈦層加工軌跡與不銹鋼
基底之間的交界面。

        涂層

        涂層已經可由不同的材料得到，包括316L不銹鋼、鋁、鈦和鋁-鈦混合粉末。其目的是對LCS系統進行微調，對LCS加工過程進行定性分析，并確定工作溫度的范圍和微粒的速度，以確保更好地進行涂層操作。


圖5、光學顯微圖像給出了由鋁和鈦粉末得
到的LCS涂層情況。

        鈦涂層已經得到研究人員詳細全面的考察。它們?cè)谏镝t(yī)學領域具有特殊的應用，且具有抗腐蝕的特性以及生物適應性，因此它們成為移植材料的上佳選擇。如圖3所示，加工典型的2.5mm厚鈦涂層的橫向速率為1.25m/min。雖然涂層被沉積在冷而薄（1mm）的基底上，但是并沒有任何的材料變形，這說明LCS所帶來的非熔融加工過程得到的殘余應力低，使得薄板材料無需進行基底預熱也能進行涂層加工。涂層的附著力隨著基底材料和涂層材料的不同而不同。不過，技術人員發現，LCS的涂層接合程度要優于CS的接合程度，在用于附著力測定的拉拔試驗中，316L涂層膠著面破裂的應力為 50MPa。

        在對拋光的橫截面的檢查中（如圖4），技術人員發現沉積所得的涂層痕跡密度很高（多孔性<0.5%），沒有可見的氧化物存在?；瘜W(xué)分析結果證實了這個發現。雖然，沉積處經過加熱，但是氧化物和氮化物的含量與用來比較的CP2級別鈦板是類似的。這里，基底變形的程度比CS涂層過程更為明顯，這說明使用激光導致了明顯的基底軟化。#p#分頁標題#e#

        將混合的粉末噴到材料表面形成涂層的過程（如圖5）表明LCS過程能夠得到混合的涂層，且涂層中具有硬度不同的各種成分。雖然硬性材料沒有太多的變形，但是它周邊上的鋁材料變形情況越嚴重，所形成的涂層厚度越高。這個效應可以被用來拓寬可用LCS加工的材料范圍，使得應用于耐用性領域的涂層可以得到更好的沉積。

        未來發展方向

        目前的工作集中于檢驗LCS加工在硬質材料與混合涂層沉積中的適用性，這兩種應用目前是由激光熔覆技術來實現的。以目前的技術水平，對薄板材料的加工是比較困難的，因?yàn)楣袒^(guò)程的收縮帶來材料的變形。但是，使用LCS來進行涂覆，就可以使涂層被應用在薄板材料上。

        目前，本文三位作者在英國劍橋大學工程系工業光學中心工作。聯系人Andrew Cockburn
