德國CryLas GmbH公司的產品包括266、355、532和1064nmQ開關和CW、燃料激光器和光學參量振蕩器器(OPO)。產品具有緊湊、即插即用、高光學的特點。
一、CW

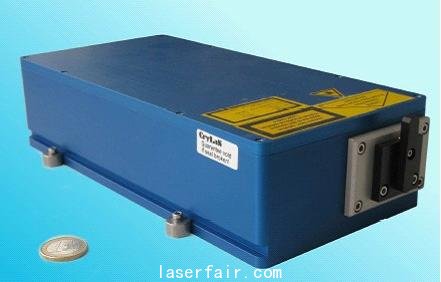

FQCW-266系列連續型深紫二極管泵浦固態激光器（DPSS）發出266nm光波，具有一個共振頻率轉換階段。其外殼是密封鋁板，可以在大部分工作環境使用，使用空氣冷卻，無冷卻裝置或者風扇等設備。在266nm單頻率下，功率為100mW,相對其他連續激光器，F(xiàn)QCW266具有超過1000m（50和100mW）長相干長度、窄線寬、少于200W的低功率損耗（平均100W）和380X270mm的小尺寸外形。該系列激光控制系統可以直接或者通過RS232或者USB端口遠程控制。光束質量M2∠1.3、發散角為0.8mrad(全角)、噪音強度∠0.5%（100KHZ-10MHZ）功率穩定性∠1% （8小時內）。這款連續激光器是可以作為需要長相干長度的拉曼光譜、園晶檢查和光致發光的工具。
特點：
單頻
低噪音
TEM00
長相干長度（1000m）
高光束質量M2∠1.3
外形小巧
空氣冷卻
友好用戶界面
譜線寬度∠300KHZ
參數：
|
FQCW 266- |
10 |
50 |
100 |
|
輸出功率（mW） |
10 |
50 |
100 |
|
輸出功率范圍（mW） |
2—12 |
5-55 |
10-110 |
|
波長(nm) |
266 |
||
|
線寬(KHz) |
∠300KHZ |
||
|
相干長度 |
＞1000 |
||
|
光束質量 |
M2∠1.3 |
||
|
偏振 |
縱模，＞100:1 |
||
|
光斑尺寸 |
0.55±20% |
||
|
發射角（全角\mrad） |
∠0.8 |
||
|
光斑指向穩定性（μrad/k） |
∠3 |
||
|
靜態偏差 |
位置∠±0.25，角度∠±2.5mrad |
||
|
噪音（100KHz-10MHz）(rms) |
∠0.5% |
||
|
功率穩定性（8小時，平均1S）（rms） |
∠1% |
||
|
線電壓 |
90V-250V 直流 |
||
|
功耗（最大）W |
100(200) |
||
|
通訊接口 |
USB/RS232 |
||
|
安全裝置 |
按鍵開關，聯鎖 |
||
|
尺寸（控制單元）mm |
365X325X115 |
||
|
重量（控制單元）Kg |
5.3 |
||
|
尺寸（激光器）mm |
379X270X91 |
||
|
重量（激光器）17Kg |
17 |
||
|
操作溫度（℃） |
20-35 |
||
|
預熱時間（分鐘） |
∠15 |
||
二、脈沖
1、高功率
光譜從紅外到深紫外的脈沖激光廣泛應用于生物、生物醫療、化學分析、微加工、環境技術等。CryLas的被動調Q開二極管泵浦固體激光器具有良好的266、355、532、1064nm波長光束質量。過去7年， FTSS 35550被動調Q開激光器大量應用在工業領域。 #p#分頁標題#e#
特點：
即插即用
空氣冷卻
結構小巧緊湊
短脈沖
TEM00
循環回路控制輸出能量
內部能量監控
友好用戶界面

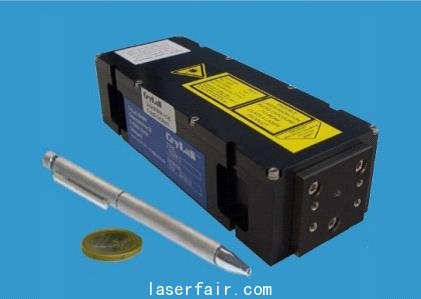

1）、激光二極管泵浦被動調Q固定激光器
a)266nm----FQSS 266-50
特點：
266nm
單脈沖
0.9-1.3ns
1-100Hz
＞50μJ
參數：
|
波長(nm) |
266 |
|
模式 |
TEM00 |
|
發射角（全角\mrad） |
∠3.0 |
|
光束質量 |
M2∠1.5 |
|
光束橢圓率 |
∠1.5:1 |
|
束腰直徑μm |
800±200（位于激光頭內110mm處） |
|
光束直徑μm |
800±200μm（激光出光口） |
|
峰值功率 |
45KW-65KW(1-100HZ) |
|
脈沖能量μj |
＞50μJ @1-100Hz(＞15μJ@1KHz) |
|
脈寬（FWHM）ns |
0.9-1.3 |
|
脈沖頻率Hz |
1-100 |
|
偏振 |
縱模，＞100:1 |
|
長時間脈沖能量穩定性（6小時） |
∠±2% |
|
脈沖穩定性（RMS） |
∠1% |
|
激光安全分類 |
4/Ⅳ |
|
剩余532nm發光 |
輸出脈沖能量∠0.5% |
|
光學輸出 |
自由光束 |
|
線電壓 |
90V-265V 直流（50-60Hz）或者24V交流 |
|
功耗W |
∠70 |
|
通訊接口 |
USB/RS232 |
|
安全裝置 |
按鍵開關，聯鎖 |
|
預熱時間（分鐘） |
∠10 |
|
操作溫度（℃） |
18-38 |
|
激光尺寸mm |
217X65X45（核心尺寸） |
|
同步信號輸出ns |
上升沿時間∠2 |
b)266nm---FQSS 266-200
特點：
266nm
單脈沖
∠1.5ns
1-60Hz
＞200μJ
參數：
|
波長(nm) |
266 |
|
發射角（全角\mrad） |
∠3.0 |
|
光束橢圓率 |
∠2:1 |
|
束腰直徑μm |
500±150（位于激光頭內110mm處） |
|
光束直徑μm |
800±300μm（激光出光口） |
|
峰值功率 |
＞130KW@20Hz |
|
脈沖能量μj |
＞200μJ@20Hz) |
|
脈寬（FWHM）ns |
∠1.5 |
|
脈沖頻率Hz |
1-60 |
|
偏振 |
縱模，＞100:1 |
|
長時間脈沖能量穩定性（6小時） |
∠±5% |
|
激光安全分類 |
4/Ⅳ |
|
光學輸出 |
自由光束 |
|
線電壓 |
90V-265V 直流（50-60Hz）或者24V交流 |
|
功耗W |
∠90 |
|
通訊接口 |
USB/RS232 |
|
安全裝置 |
按鍵開關，聯鎖 |
|
預熱時間（分鐘） |
∠10 |
|
操作溫度（℃） |
18-35 |
|
激光尺寸mm |
217X65X45（核心尺寸） |
|
同步信號輸出ns |
上升沿時間∠2 |
2)、355nm-----FTSS 355-50
特點：
355nm
單脈沖
0.9-1.3ns
1-100Hz(最大1KHz)
＞70μJ
參數：
|
波長(nm) |
355 |
|
模式 |
TEM00 |
|
發射角（全角\mrad） |
∠3.5 |
|
光束質量 |
M2∠1.5 |
|
光束橢圓率 |
∠2:1 |
|
束腰直徑μm |
280±80（位于激光頭內110mm處） |
|
光束直徑μm |
450±150μm（激光出光口） |
|
峰值功率 |
50KW-80KW(1-100HZ) |
|
脈沖能量μj |
＞70μJ @1-100Hz(＞25μJ@1KHz) |
|
脈寬（FWHM）ns |
0.9-1.3 |
|
脈沖頻率Hz |
1-100 |
|
偏振 |
縱模，＞100:1 |
|
長時間脈沖能量穩定性（6小時） |
∠±2% |
|
脈沖穩定性（RMS） |
∠1% |
|
激光安全分類 |
3B/Ⅲb |
|
剩余532nm發光 |
∠0.2%(應要求可大0.0025%) |
|
光學輸出 |
自由光束 |
|
線電壓 |
90V-265V 直流（50-60Hz）或者24V交流 |
|
功耗W |
∠70 |
|
通訊接口 |
USB/RS232 |
|
安全裝置 |
按鍵開關，聯鎖 |
|
預熱時間（分鐘） |
∠15 |
|
操作溫度（℃） |
18-38 |
|
激光尺寸mm |
217X65X45（核心尺寸） |
|
同步信號輸出ns |
上升沿時間∠2 |
355nm-----FQSS 355-300
特點：
355nm
單脈沖
∠1.7ns
1-80Hz
＞300μJ
參數：
|
波長(nm) |
355 |
|
發射角（全角\mrad） |
∠2.5 |
|
光束橢圓率 |
∠2:1 |
|
束腰直徑μm |
500±150（位于激光頭內110mm處） |
|
光束直徑μm |
800±300μm（激光出光口） |
|
峰值功率 |
＞200KW@20Hz |
|
脈沖能量μj |
＞300μJ@20Hz) |
|
脈寬（FWHM）ns |
∠1.7 |
|
脈沖頻率Hz |
1-80 |
|
偏振 |
縱模，＞100:1 |
|
長時間脈沖能量穩定性（6小時） |
∠±2% |
|
激光安全分類 |
3B/Ⅲb |
|
光學輸出 |
自由光束 |
|
線電壓 |
90V-265V 直流（50-60Hz）或者24V交流 |
|
功耗W |
∠150 |
|
通訊接口 |
USB/RS232 |
|
安全裝置 |
按鍵開關，聯鎖 |
|
預熱時間（分鐘） |
∠10 |
|
操作溫度（℃） |
18-38 |
|
激光尺寸mm |
217X65X45（核心尺寸） |
|
同步信號輸出ns |
上升沿時間∠2 |
3)、532nm-----FTSS 532-150
特點：
532nm
單脈沖
1.1-1.5ns
1-100Hz(最大1KHz)
＞150μJ
參數：
|
波長(nm) |
532 |
|
模式 |
TEM00 |
|
發射角（全角\mrad） |
∠5.5 |
|
光束質量 |
M2∠1.5 |
|
光束橢圓率 |
∠2:1 |
|
束腰直徑μm |
280±80（位于激光頭內110mm處） |
|
光束直徑μm |
500±150μm（激光出光口） |
|
峰值功率 |
100KW-140KW(1-100HZ) |
|
脈沖能量μj |
＞150μJ @1-100Hz(＞50μJ@1KHz) |
|
脈寬（FWHM）ns |
1.1-1.5 |
|
脈沖頻率Hz |
1-100 |
|
偏振 |
縱模，＞100:1 |
|
長時間脈沖能量穩定性（6小時） |
∠±2% |
|
脈沖穩定性（RMS） |
∠1% |
|
激光安全分類 |
3B/Ⅲb |
|
光學輸出 |
自由光束 |
|
線電壓 |
90V-265V 直流（50-60Hz）或者24V交流 |
|
功耗W |
∠70 |
|
通訊接口 |
USB/RS232 |
|
預熱時間（分鐘） |
∠10 |
|
操作溫度（℃） |
18-38 |
|
激光尺寸mm |
217X65X45（核心尺寸） |
|
同步信號輸出ns |
上升沿時間∠2 |
532nm-----FQSS 532-1000
特點：
532nm
單脈沖
∠1.8ns
1-80Hz
＞1000μJ
參數：
|
波長(nm) |
532 |
|
模式 |
TEM00 |
|
發射角（全角\mrad） |
∠6.5 |
|
光束橢圓率 |
∠2:1 |
|
束腰直徑μm |
500±150（位于激光頭內110mm處） |
|
光束直徑μm |
1.0±0.3mm（激光出光口） |
|
峰值功率 |
＞500KW@20Hz |
|
脈沖能量μj |
＞1000μJ@20Hz |
|
脈寬（FWHM）ns |
∠1.8 |
|
脈沖頻率Hz |
1-80 |
|
偏振 |
縱模，＞100:1 |
|
長時間脈沖能量穩定性（6小時） |
∠±8% |
|
激光安全分類 |
3B/Ⅲb |
|
光學輸出 |
自由光束 |
|
線電壓 |
90V-265V 直流（50-60Hz）或者24V交流 |
|
功耗W |
∠150 |
|
通訊接口 |
USB/RS232 |
|
預熱時間（分鐘） |
∠10 |
|
操作溫度（℃） |
20-40 |
|
激光尺寸mm |
217X65X45（核心尺寸） |
|
同步信號輸出ns |
上升沿時間∠2 |
4)、1064nm----DSS 1064-450
特點：
1064nm
單脈沖
1.4-2ns
1-100Hz(最大1KHz)
＞450μJ
參數：
|
波長(nm) |
1064 |
|
模式 |
TEM00 |
|
發射角（全角\mrad） |
∠6.5 |
|
光束質量 |
M2∠1.5 |
|
光束橢圓率 |
∠2:1 |
|
束腰直徑μm |
380±100（位于激光頭內110mm處） |
|
光束直徑μm |
650±150μm（激光出光口） |
|
峰值功率 |
220KW-325KW(1-100HZ) |
|
脈沖能量μj |
＞450μJ @1-100Hz(＞150μJ@1KHz) |
|
脈寬（FWHM）ns |
1.4-2 |
|
脈沖頻率Hz |
1-100(按需求最大可到1KHz) |
|
偏振 |
縱模，＞100:1 |
|
長時間脈沖能量穩定性（6小時） |
∠±6% |
|
脈沖穩定性（RMS） |
∠1% |
|
激光安全分類 |
3B/Ⅲb |
|
光學輸出 |
自由光束 |
|
線電壓 |
90V-265V 直流（50-60Hz）或者24V交流 |
|
功耗W |
∠70 |
|
通訊接口 |
USB/RS232 |
|
預熱時間（分鐘） |
∠10 |
|
操作溫度（℃） |
18-38 |
|
激光尺寸mm |
217X65X45（核心尺寸） |
|
同步信號輸出ns |
上升沿時間∠2 |
1064nm---DSS 1064-3000
特點：
1064nm
單脈沖
∠2.5ns
1-80Hz
＞2500μJ
參數：
|
波長(nm) |
1064 |
|
模式 |
TEM00 |
|
發射角（全角\mrad） |
∠9 |
|
光束橢圓率 |
∠2:1 |
|
束腰直徑μm |
600±150（位于激光頭內110mm處） |
|
光束直徑μm |
1200±400μm（激光出光口） |
|
峰值功率 |
＞1250KW@20Hz |
|
脈沖能量μj |
＞2500μJ@20Hz |
|
脈寬（FWHM）ns |
∠2.5 |
|
脈沖頻率Hz |
1-80 |
|
偏振 |
縱模，＞50:1 |
|
長時間脈沖能量穩定性（6小時） |
∠±8% |
|
激光安全分類 |
3B/Ⅲb |
|
光學輸出 |
自由光束 |
|
線電壓 |
90V-265V 直流（50-60Hz）或者24V交流 |
|
功耗W |
∠100w@230v直流 |
|
通訊接口 |
USB/RS232 |
|
預熱時間（分鐘） |
∠10 |
|
操作溫度（℃） |
28-35 |
|
激光尺寸mm |
217X65X45（核心尺寸） |
|
同步信號輸出ns |
上升沿時間∠2 |

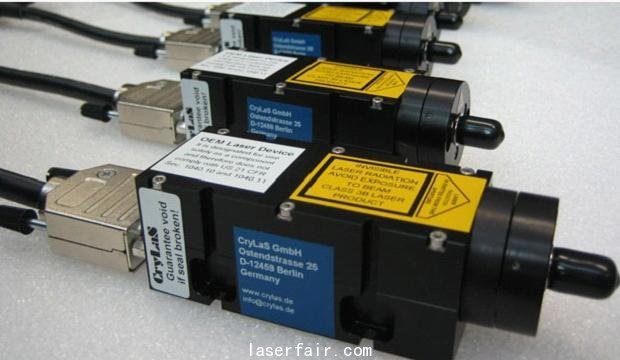

2、低功率
光譜從紅外到深紫外的脈沖激光廣泛應用于生物、生物醫療、化學分析、微加工、環境技術等。CryLas的被動調Q開二極管泵浦固體激光器具有良好的266、355、532、1064nm波長光束質量。過去7年， FTSS 35550被動調Q開激光器大量應用在工業領域。
1)、266nm----FQSS 266-Q
特點：
266nm
單脈沖
最大功率1.5μj
最大頻率5KHz
外部和內部觸發
自由光束
參數：
|
FQSS266- |
Q1 |
Q2 |
|
波長(nm) |
266 |
|
|
脈沖能量μj |
＞0.3μJ @5KHz |
＞1.25μJ @1KHz |
|
峰值功率 |
＞0.3KW @5KHz |
＞1.25KW @1KHz |
|
最大脈沖頻率KHz |
5 |
2.5 |
|
脈寬（FWHM）ns |
∠1.0 |
|
|
偏振 |
縱模，＞100:1 |
|
|
長時間脈沖能量穩定性（6小時） |
∠±5% |
|
|
激光安全分類 |
4/Ⅳ |
|
|
模式 |
TEM00 |
|
|
發射角（全角\mrad） |
∠2 |
|
|
光束直徑μm |
850±150μm |
|
|
功耗W |
15W(40W) |
20W(70w) |
|
操作電源（OEM） |
12V直流 |
|
|
線電壓（直流-交流適配器） |
90V-240V 直流 |
|
|
通訊接口 |
USB/RS232 |
|
|
預熱時間（分鐘） |
∠5 |
|
|
操作溫度（℃） |
18-38 |
|
|
同步信號輸出ns |
上升沿時間∠2 |
|
2）、355nm--FTSS 355-Q
特點：
355nm
單脈沖
最大功率25μj
最大頻率20KHz
外部和內部觸發
自由光束或者光纖耦合
參數：
|
FTSS355- |
Q1 |
Q2 |
Q3 |
|
波長(nm) |
355 |
||
|
脈沖能量μj |
＞0.3μJ @15KHz |
＞3μJ @10KHz |
＞15μJ @1KHz |
|
峰值功率 |
＞0.25KW @15KHz |
＞2.5KW @10KHz |
＞13KW @1KHz |
|
最大脈沖頻率KHz |
20 |
10#p#分頁標題#e# |
2.5 |
|
脈寬（FWHM）ns |
≤1.1 |
||
|
偏振 |
縱模，＞100:1 |
||
|
長時間脈沖能量穩定性（6小時） |
∠±5% |
∠±3% |
∠±3% |
|
激光安全分類 |
3B/Ⅲb |
||
|
模式 |
TEM00 |
||
|
發射角（全角\mrad） |
∠3 |
∠3.5 |
∠4 |
|
光束直徑μm |
190±50μm |
200±50μm |
200±50μm |
|
功耗W |
15W(40W) |
17W(40w) |
20W(70w) |
|
操作電源（OEM） |
12V直流 |
||
|
線電壓（直流-交流適配器） |
90V-240V 直流 |
||
|
通訊接口 |
USB/RS232 |
||
|
預熱時間（分鐘） |
∠5 |
||
|
操作溫度（℃） |
18-38 |
||
|
同步信號輸出ns |
上升沿時間∠2 |
||
3）、532nm--FDSS 532-Q
特點：
532nm
脈沖(≤1.3ns)
最大功率25μj
最大頻率20KHz
外部和內部觸發
自由光束或者光纖耦合
參數：
|
FTSS532- |
Q1 |
Q2 |
Q3 |
|
波長(nm) |
532 |
||
|
脈沖能量μj |
＞2μJ @15KHz |
＞6μJ @10KHz |
＞20μJ @1KHz |
|
峰值功率 |
＞1.5KW @15KHz |
＞4.5KW @10KHz |
＞15KW @1KHz |
|
最大脈沖頻率KHz |
20 |
10 |
2.5 |
|
脈寬（FWHM）ns |
≤1.3 |
||
|
偏振 |
縱模，＞100:1 |
||
|
長時間脈沖能量穩定性（6小時） |
∠±5% |
∠±3% |
∠±3% |
|
激光安全分類 |
3B/Ⅲb |
||
|
模式 |
TEM00 |
||
|
發射角（全角\mrad） |
∠3.5 |
||
|
光束直徑μm |
250±50μm |
260±50μm |
300±80μm |
|
功耗W |
15W(40W) |
17W(40w) |
20W(70w) |
|
操作電源（OEM） |
12V直流 |
||
|
線電壓（直流-交流適配器） |
90V-240V 直流 |
||
|
通訊接口 |
USB/RS232 |
||
|
預熱時間（分鐘） |
∠5 |
||
|
操作溫度（℃） |
18-38 |
||
|
同步信號輸出ns |
上升沿時間∠2 |
||
4）、1064nm
DSS 1064-Q
特點：
1064nm
脈沖(≤1.5ns)
最大功率70μj
最大頻率20KHz
外部和內部觸發
自由光束或者光纖耦合
|
DSS1064- |
Q1 |
Q2 |
Q3 |
|
波長(nm) |
1064 |
||
|
脈沖能量μj |
＞10μJ @15KHz |
＞20μJ @10KHz |
＞50μJ@1KHz |
|
峰值功率 |
＞6.5KW @15KHz |
＞13KW @10KHz |
＞31KW@1KHz |
|
最大脈沖頻率KHz |
20 |
10 |
2.5 |
|
脈寬（FWHM）ns |
≤1.5 |
||
|
偏振 |
縱模，＞100:1 |
||
|
長時間脈沖能量穩定性（6小時） |
∠±5% |
∠±3% |
∠±3% |
|
激光安全分類 |
3B/Ⅲb |
||
|
模式 |
TEM00 |
||
|
發射角（全角\mrad） |
∠3.0 |
∠3.0 |
∠4.0 |
|
光束直徑μm |
600±100μm |
500±100μm |
600±100μm |
|
功耗W |
10W(40W) |
13W(40w) |
15W(70w) |
|
操作電源（OEM） |
12V直流 |
||
|
線電壓（直流-交流適配器） |
90V-240V 直流 |
||
|
通訊接口 |
USB/RS232 |
||
|
預熱時間（分鐘） |
∠5 |
||
|
操作溫度（℃） |
18-38 |
||
|
同步信號輸出ns |
上升沿時間∠2 |
||
3、主控振蕩器的功率放大器(MOPA)

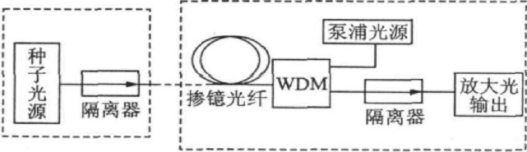

MOPA 結構光源的工作原理
主振蕩功率放大, 簡稱 MOPA, 就是將具有高光束質量的種子信號光和泵浦光 , 通過一定的方式耦合進雙包層光纖進行放大 , 從而實現對種子光源的高功率放大。 其突出特點是 : 主振蕩器主要作用是產生高質量的種子光 , 輸出功率可大可小 , 因而輸出光較易做到所需的時域、 頻域特性和保持良好的光束質量 ; 功率放大部分主要作用則是對種子光進行放大 , 在保證了輸出光的高光束質量的同時又實現了高功率、高能量輸出 , 即它結合了低功率種子源的良好脈沖特性和雙包層放大器的高功率放大特性的優點。
光譜從紅外到深紫外的脈沖激光廣泛應用于生物、生物醫療、化學分析、微加工、環境技術等。CryLas的被動調Q開二極管泵浦固體激光器具有良好的266、355、532、1064nm波長光束質量。過去7年， FTSS 35550被動調Q開激光器大量應用在工業領域。
特點：
短脈沖
外部觸發
單脈沖操作
光束質量好
高脈沖到脈沖穩定性
輸出能量穩定
1）、高脈沖能量#p#分頁標題#e#
a)1064nm---MOPA 1064-650
特點：
1064nm
單脈沖
≤1.4ns
1-1000Hz
＞650μJ
外部/內部觸發模式
參數：
|
波長(nm) |
1064 |
|
峰值功率 |
﹥450KW@1000Hz |
|
脈沖能量μj |
＞650μJ @1000Hz |
|
發射角（全角\mrad） |
∠3 |
|
光束橢圓率 |
∠2:1 |
|
光束直徑 |
1.0±0.3mm（激光出光口） |
|
模式 |
TEM00 |
|
脈沖頻率Hz(外觸發) |
1-1000 |
|
脈寬（FWHM）ns |
≤1.4 |
|
偏振 |
縱模，＞100:1 |
|
長時間脈沖能量穩定性（8小時） |
∠±3% |
|
脈沖能量穩定性（超過60秒） |
∠±3%(∠1%RMS) |
|
激光安全分類 |
4/Ⅳ |
|
光學輸出 |
自由光束 |
|
功耗W |
∠150 |
|
線電壓 |
90V-265V 直流（50-60Hz） |
|
通訊接口 |
USB/BNC接外部觸發/SMB接24V直流輸出 |
|
預熱時間（分鐘） |
∠10 |
|
操作溫度（℃） |
18-38 |
|
激光器尺寸mm |
61X120X314 |
|
標準單元尺寸mm |
184X343X375 |
|
同步信號輸出ns |
上升沿時間∠2 |
b)532nm---MOPA 532-250
特點：
532nm
單脈沖
≤1.2ns
1-1000Hz
＞250μJ
外部/內部觸發模式
參數：
|
波長(nm) |
532 |
|
峰值功率 |
﹥200KW@1000Hz |
|
脈沖能量μj |
＞250μJ @1000Hz |
|
發射角（全角\mrad） |
∠3 |
|
光束橢圓率 |
∠2:1 |
|
光束直徑 |
0.7±0.3mm（激光出光口） |
|
模式 |
TEM00 |
|
脈沖頻率Hz(外觸發) |
1-1000 |
|
脈寬（FWHM）ns |
≤1.2 |
|
偏振 |
縱模，＞100:1 |
|
長時間脈沖能量穩定性（8小時） |
∠±3% |
|
脈沖能量穩定性（超過60秒） |
∠±3%(∠1%RMS) |
|
激光安全分類 |
3B/Ⅲb |
|
光學輸出 |
自由光束 |
|
功耗W |
∠150 |
|
線電壓 |
90V-265V 直流（50-60Hz） |
|
USB/BNC接外部觸發/SMB接24V直流輸出 |
|
|
預熱時間（分鐘） |
∠10 |
|
操作溫度（℃） |
18-38 |
|
激光器尺寸mm |
61X120X314 |
|
標準單元尺寸mm |
184X343X375 |
|
同步信號輸出ns |
上升沿時間∠2 |
c)355nm---MOPA 355-200
特點：
532nm
單脈沖
≤1.1ns
1-1000Hz
＞200μJ
外部/內部觸發模式
參數：
|
波長(nm) |
355 |
|
峰值功率 |
﹥180KW@1000Hz |
|
脈沖能量μj |
＞200μJ&nbs, p;@1000Hz |
|
發射角（全角\mrad） |
∠3 |
|
光束橢圓率 |
∠1.5:1 |
|
光束直徑 |
0.7±0.3mm（激光出光口） |
|
模式 |
TEM00 |
|
脈沖頻率Hz(外觸發) |
1-1000 |
|
脈寬（FWHM）ns |
≤1.1 |
|
偏振 |
縱模，＞100:1 |
|
長時間脈沖能量穩定性（8小時） |
∠±3% |
|
脈沖能量穩定性（超過60秒） |
∠±3%(∠1%RMS) |
|
激光安全分類 |
4/Ⅳ |
|
光學輸出 |
自由光束 |
|
功耗W |
∠200 |
|
線電壓 |
90V-265V 直流（50-60Hz） |
|
通訊接口 |
USB/BNC接外部觸發/SMB接24V直流輸出 |
|
預熱時間（分鐘） |
∠10 |
|
操作溫度（℃） |
18-38 |
|
激光器尺寸mm |
61X120X314 |
|
標準單元尺寸mm |
184X343X375 |
|
同步信號輸出ns |
上升沿時間∠2 |
d)266nm----MOPA 266-50
特點：
266nm
單脈沖
≤1.1ns
1-1000Hz
＞50μJ
外部/內部觸發模式
參數：
|
波長(nm) |
266 |
|
峰值功率 |
﹥50KW@1000Hz |
|
脈沖能量μj |
＞50μJ @1000Hz |
|
發射角（全角\mrad） |
∠2 |
|
光束橢圓率 |
∠2:1 |
|
光束直徑 |
1.0±0.3mm（激光出光口） |
|
模式 |
TEM00 |
|
脈沖頻率Hz(外觸發) |
1-1000 |
|
脈寬（FWHM）ns |
≤1.0 |
|
偏振 |
縱模，＞100:1 |
|
長時間脈沖能量穩定性（8小時） |
∠±3% |
|
脈沖能量穩定性（超過60秒） |
∠±3%(∠1%RMS) |
|
激光安全分類 |
4/Ⅳ |
|
光學輸出 |
自由光束 |
|
功耗W |
∠150 |
|
線電壓 |
90V-265V 直流（50-60Hz） |
|
通訊接口 |
USB/BNC接外部觸發/SMB接24V直流輸出 |
|
預熱時間（分鐘） |
∠10 |
|
操作溫度（℃） |
18-38 |
|
激光器尺寸mm |
61X120X314 |
|
標準單元尺寸mm |
184X343X375 |
|
同步信號輸出ns |
上升沿時間∠2 |
2）、高平均功率
a)1064nm---MOPA 1064-2000mw
特點：
1064nm
單脈沖
≤1.5ns
1-20Hz
＞2000mW
外部/內部觸發模式
參數：
|
波長(nm) |
1064 |
|
平均功率 |
﹥2000mW@1000Hz |
|
脈沖能量μj |
＞130μJ @15KHz |
|
發射角（全角\mrad） |
∠5 |
|
光束橢圓率 |
∠2:1 |
|
光束直徑 |
0.7±0.3mm（激光出光口） |
|
模式 |
TEM00 |
|
脈沖頻率Hz(外觸發) |
1Hz-20KHz |
|
脈寬（FWHM）ns |
≤1.5 |
|
偏振 |
縱模，＞100:1 |
|
長時間脈沖能量穩定性（8小時） |
∠±5% |
|
脈沖能量穩定性（超過60秒） |
∠±3%(∠1%RMS) |
|
激光安全分類 |
4/Ⅳ |
|
光學輸出 |
自由光束 |
|
功耗W |
∠250 |
|
線電壓 |
90V-265V 直流（50-60Hz） |
|
通訊接口 |
USB/BNC接外部觸發/SMB接24V直流輸出 |
|
預熱時間（分鐘） |
∠10 |
|
操作溫度（℃） |
18-38 |
|
激光器尺寸mm |
61X120X314 |
|
標準單元尺寸mm |
184X343X375 |
|
同步信號輸出ns |
上升沿時間∠2 |
b)532nm--MOPA 532-700
特點：
532nm
單脈沖
≤1.3ns
1-20KHz
＞700mW
外部/內部觸發模式
參數：
|
波長(nm) |
532 |
|
平均功率 |
＞700mW@15Hz |
|
脈沖能量μj |
＞48μJ @15KHz |
|
發射角（全角\mrad） |
∠3 |
|
光束橢圓率 |
∠2:1 |
|
光束直徑 |
0.7±0.3mm（激光出光口） |
|
模式 |
TEM00 |
|
脈沖頻率Hz(外觸發) |
1Hz-20KHz |
|
脈寬（FWHM）ns |
≤1.3 |
|
偏振 |
縱模，＞100:1 |
|
長時間脈沖能量穩定性（8小時） |
∠±3%@15kHz |
|
脈沖能量穩定性（超過60秒） |
∠±3%(∠1%RMS) |
|
激光安全分類 |
4/Ⅳ |
|
光學輸出 |
自由光束 |
|
功耗W |
∠250 |
|
線電壓 |
90V-265V 直流（50-60Hz） |
|
通訊接口 |
USB/BNC接外部觸發/SMB接24V直流輸出 |
|
預熱時間（分鐘） |
∠10 |
|
操作溫度（℃） |
18-38 |
|
激光器尺寸mm |
61X120X314 |
|
標準單元尺寸mm |
184X343X375 |
|
同步信號輸出ns |
上升沿時間∠2 |
c)355nm ---MOPA 355-500mW
特點：
355nm
單脈沖
≤1.1ns
1-20kHz
＞500mW
外部/內部觸發模式
參數：
|
波長(nm) |
355 |
|
平均功率 |
＞500mW@15Hz |
|
脈沖能量μj |
＞35μJ @15KHz |
|
發射角（全角\mrad） |
∠3 |
|
光束橢圓率 |
∠2:1 |
|
光束直徑 |
0.7±0.3mm（激光出光口） |
|
模式 |
TEM00 |
|
脈沖頻率Hz(外觸發) |
1Hz-20KHz |
|
脈寬（FWHM）ns |
≤1.1 |
|
偏振 |
縱模，＞100:1 |
|
長時間脈沖能量穩定性（8小時） |
∠±3%@15kHz |
|
脈沖能量穩定性（超過60秒） |
∠±3%(∠1%RMS) |
|
激光安全分類 |
4/Ⅳ |
|
光學輸出 |
自由光束 |
|
功耗W |
∠250 |
|
線電壓 |
90V-265V 直流（50-60Hz） |
|
通訊接口 |
USB/BNC接外部觸發/SMB接24V直流輸出 |
|
預熱時間（分鐘） |
∠10 |
|
操作溫度（℃） |
18-38 |
|
激光器尺寸mm |
61X120X314 |
|
標準單元尺寸mm |
184X343X375 |
|
同步信號輸出ns |
上升沿時間∠2 |
d)266nm---MOPA 266-200mW
特點：
266nm
單脈沖
≤1.0ns
1-20KHz
＞200μW
外部/內部觸發模式
參數：
|
波長(nm) |
266 |
|
平均功率 |
＞200mW@15Hz |
|
脈沖能量μj |
＞15μJ @15KHz |
|
發射角（全角\mrad） |
∠2 |
|
光束橢圓率 |
∠2:1 |
|
光束直徑 |
1.0±0.3mm（激光出光口） |
|
模式 |
TEM00 |
|
脈沖頻率Hz(外觸發) |
1Hz-20KHz |
|
脈寬（FWHM）ns |
≤1.0 |
|
偏振 |
縱模，＞100:1 |
|
長時間脈沖能量穩定性（8小時） |
∠±3%@15kHz |
|
脈沖能量穩定性（超過60秒） |
∠±3%(∠1%RMS) |
|
激光安全分類 |
4/Ⅳ |
|
光學輸出 |
自由光束 |
|
功耗W |
∠250 |
|
線電壓 |
90V-265V 直流（50-60Hz） |
|
通訊接口 |
USB/BNC接外部觸發/SMB接24V直流輸出 |
|
預熱時間（分鐘） |
∠10 |
|
操作溫度（℃） |
18-38 |
|
激光器尺寸mm |
61X120X314 |
|
標準單元尺寸mm |
184X343X375 |
|
同步信號輸出ns |
上升沿時間∠2 |
4、染料激光器
CryLAS公司還發展了幾款諧振腔設計的DPSS泵浦可調諧染料激光器，代替?zhèn)鹘y(tǒng)使用氮?dú)庾鳛楸闷衷?。染料激光器使用了高功率脈沖532、355、266nm激光來激發系列染料。波長范圍從400-900nm倍頻205-400nm.波長易通過ATM改變，ATM允許通過計算機軟件來調諧染料激光器。SHG倍頻單元集成在激光器中，最大頻率是20HZ，廣泛用于生物、生物醫療、化學和分析。
特點：
532、355、266nmDPSS激光泵浦
脈沖頻率最大20HZ
窄線寬
自由光束或者多模光纖耦合
每個染料單元調諧范圍從15-70nm
計算機控制激光可選
SHG調諧可選
參數：
|
UDL染料激光器 |
100 |
200 |
300 |
|
波長nm |
355 |
355 |
355 |
|
最大脈沖能量Μj |
70-100 |
70-100 |
70-100 |
|
典型轉換效率% |
25 |
20 |
3 |
|
波長范圍nm |
400-900 |
400-900 |
400-900 |
|
光譜帶寬nm |
5--8 |
≤2 |
≤0.1 |
|
諧振器結構 |
二平面反射鏡 |
利特羅裝置 |
臨界入射 |
|
最大頻率HZ |
20 |
20 |
20 |
5、OPO激光器

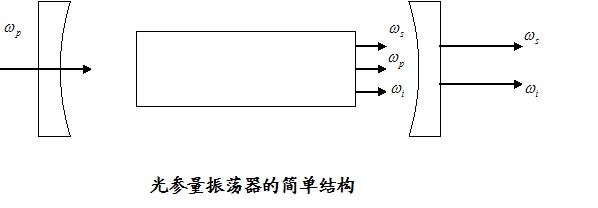

一束泵浦光ω3入射非線性光學晶體，產生兩束新的光波ωl和ω2，且有ω3=ω1+ω2關系成立，稱光學參量發生(Optical Parametric Generation，OPG)，相應的晶體器件稱為光學參量發生器。一束強泵浦光ω3和一束弱的信號光ωl一起入射非線性晶體，弱的信號光ω1被放大，同時產生一束新光波ω3，也有ω3=ωl+ω2成立，此稱為光學參量放大(Optical Parametric Amplification，OPA)。將非線性晶體放入諧振腔中，一束泵浦光ω3入射，同時產生兩束新光波ω1和ω2，同樣有ω3=ωl+ω2成立，此稱為光學參量振蕩(Optical Parametric Oscillation，OPO)，相應的諧振腔和晶體統稱為光學參量振蕩器,光學參量振蕩器(OPO)是利用非線性晶體的混頻特性來實現頻率變換的器件。由萊曼.羅威關系可知，在差頻過程中，每湮沒一個光子，同時要產生兩個低頻光子，在此過程中這兩個低頻光波獲得增益，因此光學參量放大器可作為它們的放大器。將一個強的高頻光(泵浦光)和一個弱的低頻光(信號光)同時入射到非線性晶體上，就可以產生差頻光(空閑光)，而弱的信號光被放大了。若信號光、空閑光同泵浦光多次通過非線性晶體，它們可以多次得到放大。如果將非線性晶體置于諧振腔中，并用強的泵浦源照射，當增益超過損耗時，在腔內可以從噪聲中建立起相當強的信號光及空閑光。
倍頻激光器結構

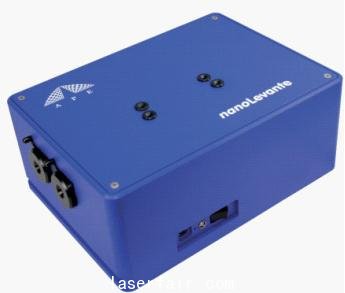

Nanolevante是款新型緊湊納秒光學參量激光器，具有非常好的光束質量、在紅外光譜范圍具有較寬可調諧范圍，應用于各種F&E?？梢杂米鯭CW激光源也可以用于時間分辨率測量。這款激光器是用被動式Q開關YAG激光器作為泵浦，提供了幾KHz的頻率和毫焦的脈沖。
特點：
即插即用
空氣冷卻
計算機控制調諧
高光束質量
寬調諧范圍
含分光系統
參數：
|
調諧范圍 |
1.4---1.9（信號光）和2.4—4.5（空閑光） |
|
光譜分辨率 |
1nm |
|
脈沖時間 |
∠1.5ns |
|
觸發 |
內部觸發和外部觸發（TTL） |
|
模式 |
TEM00 |
|
平均輸出功率@15KHZ |
＞40mW（信號光）和15mW(空閑光) |
|
脈沖能量@15KHZ |
＞2.5μJ（信號光） |
|
外形尺寸 |
180X150X300 |
|
#p#分頁標題#e# |
高脈沖能量可選 |
6、OEM
提供了兩種系列脈沖激光器，適合于OEM用戶的需要，用于生物、生物醫療、化學、分析和微機械和環境技術等方面

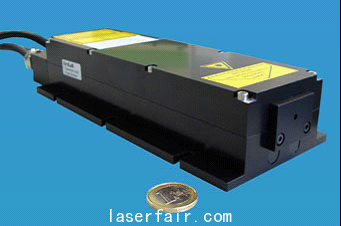

Mistral二極管泵浦主控振蕩器功率放大激光器應用于激光雷達的顯微加工。
a)1064nm--Mistral IR
該激光系統包括一個短脈沖微激光器和板條光纖放大器
特點：
1064nm
∠1.6ns
4-22kHz
＞300μJ@15KHz
空氣冷卻
參數：
|
波長(nm) |
1064 |
|
|
脈沖頻率Hz(外觸發) |
4-15KHz |
10-22KHz |
|
模式 |
TEM00 |
|
|
M2 |
≤1.4 |
|
|
發散角（全角\mrad） |
∠1.5 |
|
|
光束橢圓率 |
∠1.2 |
|
|
束腰直徑 |
1.1mm |
|
|
光束直徑 |
1.1±0.1mm（激光出光口） |
|
|
平均功率 |
＞4.5W@15kHz |
＞4.4W@22kHz |
|
脈沖能量μj |
＞300μJ @15KHz |
＞200μJ @22KHz |
|
脈寬（FWHM）ns |
1.6 |
|
|
偏振 |
縱模，＞100:1 |
|
|
長時間脈沖能量穩定性（6小時） |
∠±3% |
|
|
激光安全分類 |
4/Ⅳ |
|
|
光學輸出 |
自由光束 |
|
|
功耗W |
∠550 |
|
|
線電壓 |
90V-265V 直流（50-60Hz） |
|
|
通訊接口 |
TTL/RS232/遠程控制 |
|
|
預熱時間（分鐘） |
∠5 |
|
|
操作溫度（℃） |
15-35 |
|
|
重量（激光器） |
15kg |
|
|
重量（電子單元） |
22Kg |
|
b)532nm---Mistral 綠光
該激光系統包括一個短脈沖微激光器和板條光纖放大器。
特點：
532nm
∠1.2ns
4-22kHz
＞150μJ@15KHz
空氣冷卻
參數：
|
波長(nm) |
532 |
|
|
脈沖頻率Hz(外觸發) |
4-15KHz |
10-22KHz |
|
模式 |
TEM00 |
|
|
M2 |
≤1.4 |
|
|
發散角（全角\mrad） |
∠1.3 |
|
|
光束橢圓率 |
∠1.2 |
|
|
束腰直徑 |
0.9mm |
|
|
光束直徑 |
1.1±0.1mm（激光出光口） |
|
|
平均功率 |
＞2.2W@15kHz |
＞2.2W@22kHz |
|
脈沖能量μj |
＞150μJ @15KHz |
＞100μJ @22KHz |
|
脈寬（FWHM）ns |
1.2#p#分頁標題#e# |
|
|
偏振 |
縱模，＞100:1 |
|
|
長時間脈沖能量穩定性（6小時） |
∠±3% |
|
|
激光安全分類 |
4/Ⅳ |
|
|
光學輸出 |
自由光束 |
|
|
功耗W |
∠550 |
|
|
線電壓 |
90V-265V 直流（50-60Hz） |
|
|
通訊接口 |
TTL/RS232/遠程控制 |
|
|
預熱時間（分鐘） |
∠5 |
|
|
操作溫度（℃） |
15-35 |
|
|
重量（激光器） |
15kg |
|
|
重量（電子單元） |
22Kg |
|
c)355nm-Mistral---紫光
該激光系統包括一個短脈沖微激光器和板條光纖放大器。
特點：
355nm
∠1.1ns
4-22kHz
＞70μJ@15KHz
空氣冷卻
參數：
|
波長(nm) |
355 |
|
|
脈沖頻率Hz(外觸發) |
4-15KHz |
10-22KHz |
|
模式 |
TEM00 |
|
|
M2 |
≤1.4 |
|
|
發散角（全角\mrad） |
∠1.0 |
|
|
光束橢圓率 |
∠1.2 |
|
|
束腰直徑 |
0.9mm |
|
|
光束直徑 |
1.1±0.1mm（激光出光口） |
|
|
平均功率 |
＞1.0W@15kHz |
＞1.1W@22kHz |
|
脈沖能量μj |
＞70μJ @15KHz |
＞50μJ @22KHz |
|
脈寬（FWHM）ns |
1.1 |
|
|
偏振 |
縱模，＞100:1 |
|
|
長時間脈沖能量穩定性（6小時） |
∠±3% |
|
|
激光安全分類 |
4/Ⅳ |
|
|
光學輸出 |
自由光束 |
|
|
功耗W |
∠550 |
|
|
線電壓 |
90V-265V 直流（50-60Hz） |
|
|
通訊接口 |
TTL/RS232/遠程控制 |
|
|
預熱時間（分鐘） |
∠5 |
|
|
操作溫度（℃） |
15-35 |
|
|
重量（激光器） |
15kg |
|
|
重量（電子單元） |
22Kg |
|
轉載請注明出處。
相關文章
熱門資訊
精彩導讀
關注我們
