近日，在開源硬件熱站Instructables上一位名叫Dennis（ID dmserve）的創客設計制造出了一款能夠被3D打印出來的Big Red 3D打印機。這么說是不是有點拗口?好吧，我們換一種說法，這是一款可以自我復制的3D打印機，也就是說，它的幾乎所有部件都是3D打印而成的。

這款3D打印機的創意來自于Dennis和他的朋友Les Hall在某個晚上的一次簡單de交談，話題是關于3D打印技術和設備的。

“當時，Dennis問我想看到一臺什么樣的3D打印機。”同樣是3D打印愛好者的Hall說，“長話短說，半年后他就拿出了這種可自我復制的全塑料3D打印機設計，讓我大吃一驚！”

Dennis拿出來的首個全塑料3D打印機原型被稱為Little Red，是在2014年12月份制作出來的，該機器具備正常的3D打印功能。

“在證明了第一個塑料3D打印機是可用的之后，下一步就是增加其可復制性。”Dennis說。“這導致了Big Red設計的出現。我是從nth="12" year="2014">2014年12月13日開始開發Big Red，當時計劃到nth="4" year="2015">2015年4月11日進行首次打印。”

Dennis設計的3D打印機，除了機械件，如桿、馬達、以及芯片之外，全部都是用塑料3D打印出來的。他的設計已一經公布后，吸引了Instructables上很多成員的關注。

 “在設計一個可以3D打印出來的框架時，我發現我需要一個更大的構建平臺。” Dennis說。“在找到辦法精確地控制一個更大的打印床之后，我得到了3D打印機的框架部件所能達到的最大尺寸。通過將不同的零部件結合在一起，我把主框架的零件減少到9件。”

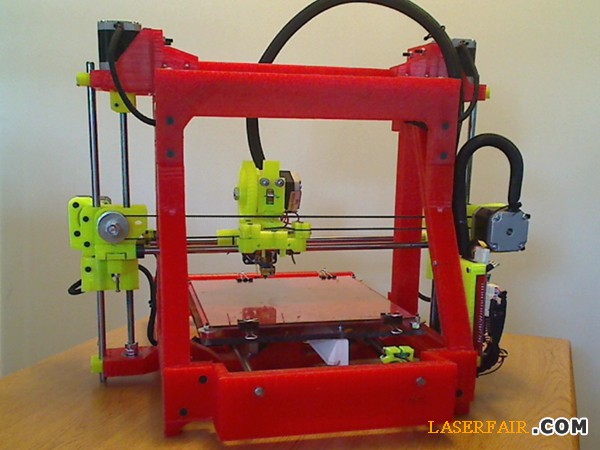

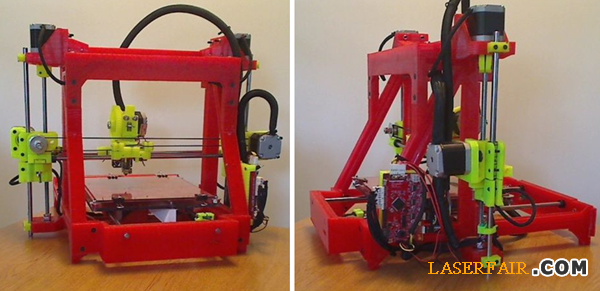

Big Red的最大3D打印尺寸可達200×425×100毫米，其框架組件主要包括：下部中心框架、左下側、右下側、低端板與電機支架、帶惰輪的低端板、上部點擊支架、左上側、右上側、上端板。

“上面的板移動要比下面的板快，這樣能夠保證打印頭下面能夠獲得支持和適當?shù)恼{(diào)整。”Dennis說。“我推薦使用這個設計里的自動找平（自動補償）功能。”

這款3D打印機還有一個特點是其X軸的托架，它的設計是與主框架的垂直部分通交叉的，這樣會產生更多的X方向運動，此外其旋轉了90度擠出機（改良的Wades式），也增加了X方向的運動。

這個版本主要使用value="3" unitname="毫米">3.0毫米線徑的線材，不過Dennis坦誠地說，他從沒有試過value="1.75" unitname="毫米">1.75毫米的。在關于他的3D打印機的討論中，Dennis稱他從來不吹噓自己的 第二個原型是最好的設計，他很清楚一定會有“更貴”的方式能夠做到這一點。

“這（款3D打印機）驗證了我的設計原理，而且它能夠得到進一步的開發。”Dennis說。“我計劃對當前的設計進行測試和監控，看看哪方面有弱點和錯誤，并提高他們。”

在其Instructables頁面上，Dennis建議其它用戶從組裝主框架開始打造Big Red 3D打印機。整個主框架的打印需要3到10個小時，無需支撐，同時Dennis還嘗試了各種填充率的效果，這在他的第三部構建指導中有詳細的說明。

一旦框架打印完成，Dennis將引導您完成：

•裝配主框架

•組裝X軸和Z軸

•裝配Y軸

在最后一個步驟里，他提供了更多信息以幫助用戶選擇自己想要的功能。舉例來說，如果你不想要或需要一個很長的打印床，你也可以：

•使用一個加熱或不加熱的床。

•使用光滑棒夾來支撐Y軸棒。

•在板上安裝一個軸承支架。

如果您不想使用自動找平，您也可以：

•使用彈簧的方法來平整打印床。

•使用備用的Z終點擋板來使Z軸回歸原點

“我們計劃將這兩種設計向所有非商業用途開源，這樣任何人都可以3D打印出自己的Little Red或Big Red。”Dennis說。

據了解，要制造這臺3D打印機，您需要準備一臺普通的RepRap 3D打印機，打印主框架需要大約2-2.5卷線材，其它較小的部件則需要1-1.5卷線材。您如果有興趣自己也打印一臺全塑料的3D打印機，請進入Dennis的Instructables頁面學習整個制作過程。
