法國Moules et Outillages de Bourgogne公司(以下簡稱：“MOB公司”)是一家專業從事設計和生產熔模鑄造模具的模具制造公司。在引入GOM公司的光學3D掃描系統——ATOS掃描儀后，MOB公司成功地改進了其工業生產流程，進一步拓展了業務范圍，持續為客戶提供先進且專業的模具測量服務。

作為行業的領導者，MOB公司具有非常專業的熔模鑄造工藝背景。在法國和歐洲其他國家引進此類型鑄件之初，MOB公司便已發展成熟。此后，MOB公司逐步開始拓展其國際業務，現已在中東、北美、南美和土耳其等市場具有較大的影響力，66%的銷售額都來自于出口。MOB公司主要跨國客戶包括TurbineCasting、Howmet、PCC與CPP以及Safran。公司主要面向航空航天和能源工業市場。

熔模鑄造是一種金屬鑄造工藝。首先，需要用涂覆多層蠟的組件制成陶瓷模具，也稱為外殼。然后用蒸汽高壓器將蠟融化(稱為失蠟過程)，接著再用融化的金屬填充滿預先燒熱的外殼。經過凝固和冷卻之后，外殼最終會破碎(震出過程)，并且從所需的金屬部件上剝離。在經過全面的檢查合格后，就能夠得到正式的成品部件了。

熔模鑄造能夠制作具有極高價值的部件，這些部件功能復雜，同時符合精確的尺寸規定(精確到0.1?mm)。作為熔模鑄造領域內的頂尖專家，MOB公司近期的目標就是要為客戶提供多樣化的最新模具檢查服務，同時改進生產流程，使得企業具備檢驗所有已生產部件的能力。

接觸光學3D計量技術的契機

2017年，MOB公司對3D打印業務產生了興趣，同時開始研究如何用更優化的3D測量方法來代替?zhèn)鹘y(tǒng)三坐標測量法。在此之前，除了曾經嘗試過一些使用速度慢、負擔重的激光掃描儀外，MOB公司對3D掃描并沒有什么了解。因此，公司一直在尋找一種新的檢測方法，既能在盡可能短的時間內對生產線進行100%的全面檢測，更要方便工作人員使用和操作。

“我們第一次聽說GOM是在2017年，當時我們?cè)L問了一家已經使用了GOM掃描儀和軟件的客戶企業。此后，我們對市場上不同的計量掃描系統進行了基準化分析?！盡OB公司3D打印部門經理Didier Simon先生說道。

GOM掃描系統的現場演示給Didier Simon先生和他的同事們留下了極為深刻的印象。不久之后，在2018年的1月，Didier Simon等人參加了在Guibeville(GOM法國總部所在地)舉辦的國際鑄造行業研討會。在這次會議上，MOB公司正式?jīng)Q定引進GOM 3D測量系統，并于2018年3月購買了GOM的ATOS系列掃描儀。

操作靈活的測量系統

一直以來依賴于標準化的三坐標測量機，使得MOB公司無法向客戶提供某些特定測量服務。就測量葉片之類的復雜金屬部件而言，三坐標測量機不僅耗時長，且輸出結果不準確。通過購買操作簡便的ATOS 3D數字掃描儀，MOB公司得以完成對不同體積大小物體的測量任務，在檢測如燃?xì)廨啓C(jī)葉片等復雜金屬部件時具有更高的靈活性。通過使用GOM測量系統，MOB公司成功達到了客戶期望的高效、靈活和快速反應的效果(圖1)。

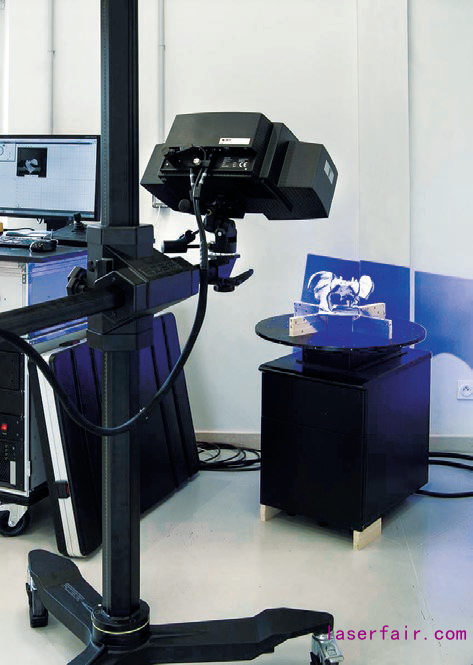

用GOM ROT640轉臺結合GOM掃描儀實現半自動化測量

現在MOB公司可以在短短一天，有時甚至半天內完成零件檢測工作?！坝辛耸謩?dòng)化操作的ATOS 3D掃描儀，我可以在拜訪客戶時現場展示如何檢測不同尺寸的零件。不用像其他同類產品那樣，需要提前花時間做一些特定的設置。”Didier Simon先生開心地分享道，“有些零件甚至可以直接放在托盤上進行檢測?！?/p>

“過去我們只能對零件表面逐點進行檢測?，F(xiàn)在有了GOM 3D掃描儀，我們可以獲取到90%以上的零件表面數據?！盌idier Simon先生解釋道。不同于傳統三坐標測量系統每次只能檢測單個點，光學3D測量系統如ATOS 3D數字掃描儀能捕捉所檢測零件的整體表面。

使用ATOS掃描儀獲得的測量數據可以即時被分析并與CAD數據直接進行比較。與CAD數據的偏差部分通過顏色區分顯示，非常便于工作人員發現問題區域，進行過程優化，最終提高制造精度。

Didier Simon先生還指出，GOM的掃描儀和軟件在使用上非常簡便，這也是MOB公司非?？粗氐囊稽c(diǎn)?！斑@是一個非常聰明的系統，幾乎不需要任何調整。在降低誤差風險的同時，GOM系統提升了測量速度，使我們可以更快地得到結果。除此之外，GOM的售后服務和前期培訓都非常專業。通過這些服務人員的幫助，我們可以快速掌握GOM設備和軟件的使用技能。這次合作對于公司而言意義非凡?！?/p>

Didier Simon先生補充道：“GOM Inspect軟件集合了我們想要的一切功能，尤其是在逆向工程方面。針對使用免費版GOM Inspect軟件的客戶，我們提供檢測服務。也正因?yàn)橛心芰Λ@取全域數據圖，我們接觸到了更多新客戶?？蛻艨梢詮奈覀冞@里得到不同尺寸的金屬零件掃描圖及網格。然后通過免費版軟件，進一步開發他們的產品設計。其中一些客戶甚至非常有意愿自己購買GOM的掃描儀?！?/p>

購入GOM 3D掃描儀，使得MOB公司能夠?yàn)榭蛻籼峁└嘈路?wù)，成功幫助公司擴大了業務范圍。2018年，MOB公司正式進入3D打印領域，并開始使用 GOM測量系統來掃描打印出的部件。MOB公司目前使用ATOS 3D掃描儀來掃描金屬部件的幾何表征，同時繪制現有的部件3D文件，以便根據文件來對所有部件進行逆向工程(圖2)。

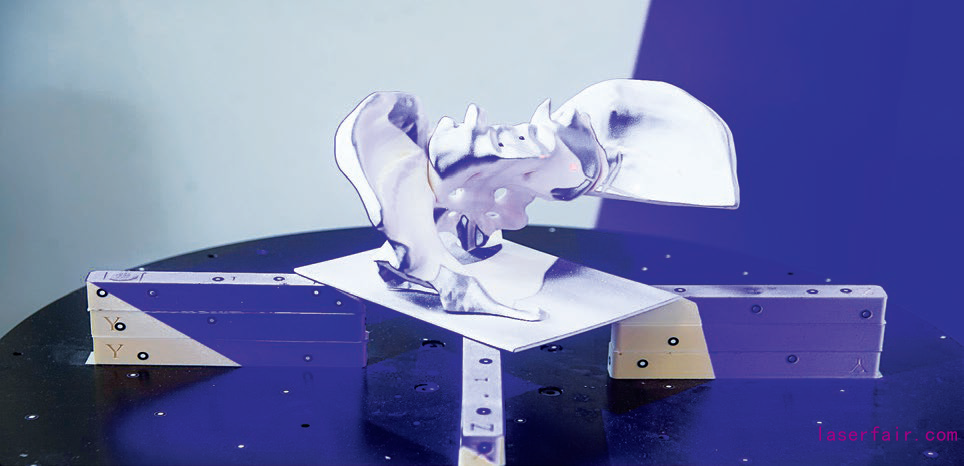

正在掃描的零件

在此基礎上，MOB公司為客戶創立了一項叫做Opti-Mob的服務，該服務主要針對熔模鑄造過程中部件的開發過程優化。MOB公司將客戶以電子形式發送過來的部件3D打印出來。之后客戶將金屬部件發給MOB公司，這樣公司就可以將這些金屬部件與打印部件進行比較，以確定一些比例參數(例如不同的收縮系數等)。然后將根據比例參數進行調整后的部件重新打印出來，這樣客戶就能夠重新鑄造出部件了。

“GOM 3D掃描儀讓我們的掃描過程更加快捷也更加靈敏。顯然，因?yàn)楣?jié)約時間，我們獲得了更大的收益，尤其是我們還能夠提供新的服務。目前雖然我們還處于3D打印的起步階段，但是我們已經能夠?qū)⑿马?xiàng)目進行整合了。” Didier Simon先生開心地分享道?，F(xiàn)如今，GOM的3D掃描儀被MOB公司運用在多個工藝階段，包括打印模具的初次掃描、金屬部件的掃描、新的打印模型的掃描以及最終對成品的3D掃描檢查等。
