圖1. (a) 3D 打印基材和激光工藝在 3D 打印物體上的示意圖。用于不同應用的導電圖案可以直接集成到智能對象中。(b) 3D 打印的 PEI 基板上的激光工藝。(c) PEI 基板上的一、二和三脈沖寬線。

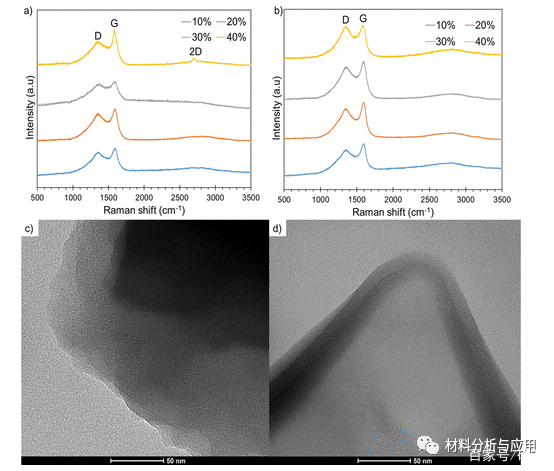

圖2. (a) 3D 打印的 PEI 和 (b) 商業 PEI 上具有不同激光功率的矩形圖案的拉曼光譜。材料質量隨著功率的提高而提高。多層石墨烯對于 3D 打印的 PEI，可以在 40% 的功率下觀察到峰值。(c) 3D打印的 PEI 和 (d) 商業 PEI 上 40% 激光功率的 TEM 圖像。

圖3.在3D打印的 PEI 基板上的石墨烯 低倍率 SEM 圖像

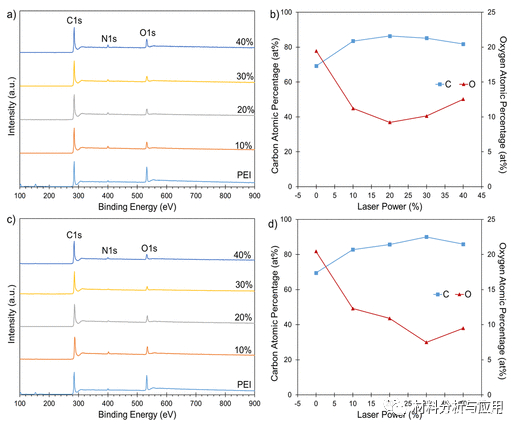

圖4. (a) XPS 測量光譜和 (b) 碳和氧的原子百分比作為 3D打印PEI上矩形圖案LIG激光功率的函數。(c) XPS 測量光譜和 (d) 碳和氧的原子百分比作為商業 PEI 上LIG樣品的激光功率的函數。

圖5. (a) 刻在 3D 打?。ǖ撞浚┖蜕虡I(yè)（上方）PEI 上的應變計。(b) 三點彎曲試驗裝置。對 (c) 3D 打印的 PEI 和 (d) 商業 PEI 上的雕刻后施加應變后的電阻變化。
