超脈沖激光器--射頻激光器助力中國醫美激光設備

星之球科技 來源:斯派特激光2022-02-15 我要評論(0 )

激光器作為最精密的刀,不僅廣泛應用于工業領域,而且在醫療、美容領域廣受青睞。20世紀80年代,激光醫學作為一個新興學科出現,從邊緣學科逐步發展,得到了國際組織的...

激光器作為最精密的刀,不僅廣泛應用于工業領域,而且在醫療、美容領域廣受青睞。20世紀80年代,激光醫學作為一個新興學科出現,從邊緣學科逐步發展,得到了國際組織的公認。激光醫療設備,進入了大多數的醫療機構。


激光美容----用最精密的刀,雕刻最美的容顏


激光美容市場,已經成長為一個巨大的市場,仍然在飛快發展。來自Medical Insight公司的調研數據顯示,2011-2016年,全球醫療美容市場有望實現10.8%的年均增長率;盡管北美依然是最大的市場,但亞洲市場的增長尤為強勁,預計2011-2016年將實現13.8%的年均增長率,其中中國市場又是亞洲的關鍵市場。


具體到激光器在醫療美容領域的市場數據,2015 年全球醫療和美容激光器的銷售額為7870 萬美元,2016年用于醫療美容應用的激光器銷售額達到8380萬美元,憑借這種市場收入趨勢,strategies unlimited預測2017年激光器在醫療美容市場的銷售額將增長到9580萬美元。


01 激光醫療美容的快速發展


激光醫療美容的快速發展,離不開Aderson和Parrish提出的激光“選擇性光作用”概念和操作模式。激光“選擇性光作用”概念和操作模式是激光醫療美容的基礎。“激光選擇性光作用”要求,激光快速作用于病變區域或者目標靶區域,不傷及周邊其他區域組織。為盡量減小對周邊區域的影響,激光脈沖寬度小于靶組織的熱弛豫時間(靶組織的溫度降低一半所需時間)。人體組織的熱弛豫時間,通常為1ms。所以,微秒量級的激光脈沖可以得到更小的熱影響區域。


以激光“選擇性光作用”為基礎,二氧化碳激光醫美設備用的二氧化碳激光器,從最初的連續激光,升級到脈沖激光,發展到超脈沖激光。二氧化碳激光器也從高壓直流激勵玻璃管激光器,發展到射頻激勵波導二氧化碳激光器。激光出光方式也從連續激光,發展到毫秒級脈沖激光,到微秒級脈沖激光。激光峰值功率也從幾十瓦,發展到數百瓦。

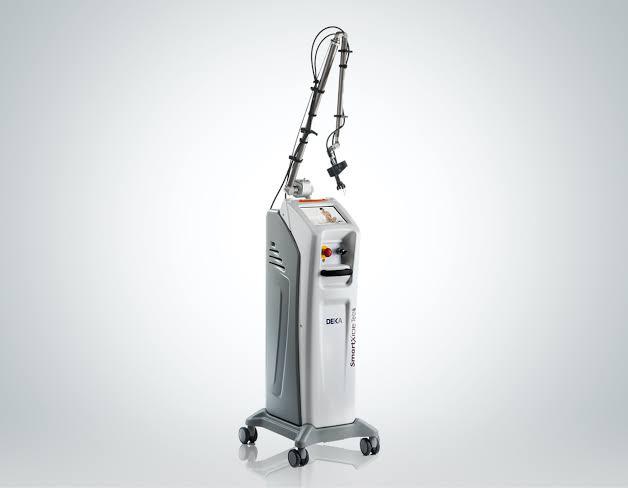

02 二氧化碳激光醫療美容設備


二氧化碳激光醫療美容設備,根據“激光選擇性光作用”概念和操作模式,要求二氧化碳激光器光束質量好,激光脈沖寬度窄。激光光束質量好,激光設備的聚焦光斑小,有利于激光精準作用于目標靶區;激光脈沖寬度越窄,對周邊區域的組織熱影響越小。

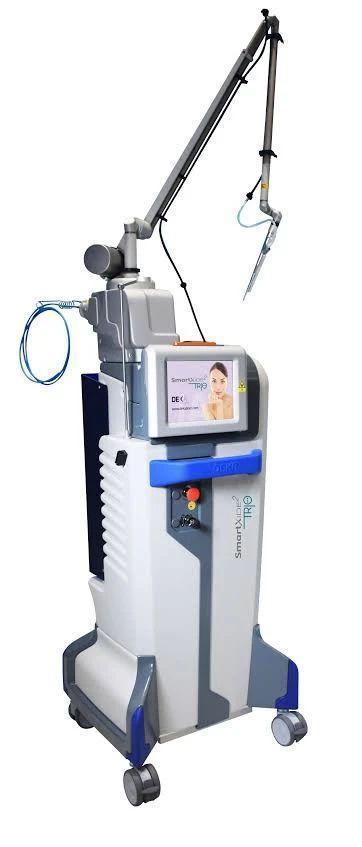

為達到激光脈沖窄,小于組織的熱弛豫時間的要求,二氧化碳激光器由連續升級為脈沖,在90年代出現了超脈沖二氧化碳激光器。使用超脈沖二氧化碳激光器激光醫美設備,治療效果好,治療出血量少,病人痛感低,很受醫生和病人的歡迎。但一直以來,超脈沖二氧化碳激光一直沒有一個明確的量化概念。在很多宣傳資料中,把能輸出脈小于1ms脈沖寬度的二氧化碳激光器叫做超脈沖激光器。這是很不嚴謹?shù)?。對于激光脈沖,除了脈沖寬度,還需要峰值功率。在激光和材料的作用過程中,離開了峰值功率單獨去談脈沖寬度是沒有意義的。


超脈沖二氧化碳激光器輸出的激光脈沖寬度為微秒(?s)級,激光脈沖峰值功率不低于220W。微秒脈寬保證了激光作用時間小于人體組織的熱弛豫時間,高峰值功率保證了作用于目標靶區的能量。滿足以上條件的脈沖,才能在瞬時,穿透3~4mm皮膚組織,作用于病變組織。


對于射頻二氧化碳激光器,輸出脈沖寬度在微秒量級。其調制頻率一般在1KHz~100KHz,常見最大占空比有100%和60%兩種。100%占空比時,最大輸出平均功率即為其輸出脈沖的峰值功率。對于60%占空比的脈沖,考慮到激光脈沖的上升沿和下降沿的影響,峰值功率常為平均輸出功率的2.5倍。

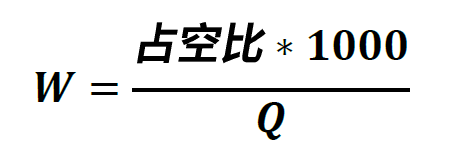

射頻二氧化碳激光器脈沖寬度(W,單位為us),調制頻率(Q,KHz),占空比之間的關系如下:


例如50KHz頻率,占空比為工60%,根據上述公式,計算W=60%*1000/50=12?s


從以上的分析可以看出,不是所有的射頻二氧化碳激光器都滿足超脈沖的要求。部分射頻二氧化碳激光器滿足激光脈寬為微秒量級的要求,往往忽略了峰值功率的要求。

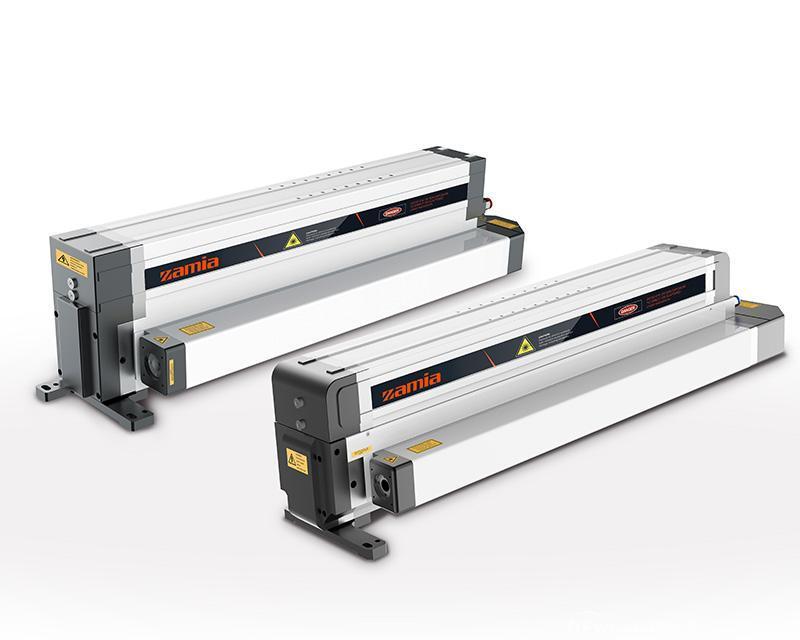

03 選擇射頻二氧化碳激光器


選擇二氧化碳激光器作為超脈沖激光設備的核心時,可選用最大占空比為60%的激光器。這樣,激光器最大輸出功率為100W,其峰值功率可達到250W。可滿足超脈沖激光設備對于激光器的要求。


射頻二氧化碳激光器,目前可以輸出10.6um,9.3um,10.2um,9.6um,激光光束質量因子小于1.5。100W以上輸出功率的射頻二氧化碳激光器,不僅可以滿足超脈沖二氧化碳激光設備的要求,同時可以提供精細的聚焦光斑,并提供多種波長可供選擇。


配備了射頻二氧化碳激光器的超脈沖激光醫療美容設備,將以優異的性能,合理的價格,助力中國激光醫療美容設備為用戶提供更優質的治療效果,助力中國激光醫療美容設備獲得更強的競爭力。


轉載請注明出處。
