從20世紀80年代德國大眾汽車制造廠率先采用激光焊接白車身以來，激光作為一種優異的材料加工熱源在汽車白車身焊接中應用越來越廣泛。單就白車身中采用激光焊接最普遍的車頂，側圍和后蓋上來說，在一些歐美系汽車制造廠已經成為一種標準化的加工工藝。例如奧迪汽車的車頂與后行李箱蓋焊接已經完全放棄點焊，在車頂和后行李箱蓋的設計上也完全放棄了針對點焊的大法蘭和用于密封條的凹槽設計，進而采用法蘭邊更短，材料單一的法蘭對接設計，在提高車身強度的同時滿足了對車身輕量化和減少工藝步驟提高生產效率的要求。

歐美汽車制造廠對激光焊接技術的成熟使用，已經使激光的白車身焊接不再是一種高端的焊接技術。在激光白車身焊接技術隨著大眾、奧迪等德系車剛剛進入我國汽車制造領域時，由于德系車廠當時對激光焊接的技術壟斷，經過激光焊接的高強度車身一度成為他們在市場中宣傳的亮點。

近十年來我國的眾多汽車制造廠也紛紛開始應用激光進行白車身的焊接，在亞洲已經走在日韓車系的前面。在對國外技術實行引進-模仿-國產化的道路上，我國汽車制造廠不斷突破重重技術難題，在歐美車系對激光成熟應用的基礎上，積累了自己的經驗和成果。如江淮汽車的大尺寸、長行程的薄板結構件的焊接，就是在德系車激光站的基礎上進行了適合自己工藝特點的改裝后投產運行的。

在我國汽車制造廠在激光技術的引進-模仿-國產化道路中，廣州阿比泰克焊接技術有限公司作為Scansonic激光產品在中國的銷售和服務總負責，在中德之間架起了一道技術交流的橋梁，多年以來不斷將德系車在白車身焊接方面的經驗和理念引進回國，并與我國本土汽車制造廠進行交流，從很多激光項目的調研階段起就提供技術支持與項目可行性探討，以公司在德國的強大工程師團隊和16年的激光白車身焊接經驗為基礎，在很大程度上為國產汽車制造廠縮短了激光項目的前期調研時間，減少了研發經費，降低了使用風險。

以下本文將向讀者介紹激光在白車身焊接的使用發展歷程中，在焊接過程中通過對激光光束的即時控制提高焊接精度而確保焊接質量，進而最大化的利用了激光焊接的優點做詳細介紹。并對目前德系車制造廠在以提高生產節拍和車身輕量化的要求前提下，對激光在白車身焊接中提出的新的要求和設想，以及未來發展趨勢和所取得的研究成果做了一定闡述。希望對讀者和我國本土汽車制造廠在認識國外激光焊接技術和未來發展方向上有一定幫助，也歡迎大家與我們之間相互學習進行更多的技術交流，為提高我們自主品牌汽車在市場上的競爭力出一份力。

激光焊接白車身薄板最顯著的優點是能量集中，焊接速度快。但在高速的焊接過程中，如何確保焊接質量一直是所有汽車制造廠關注的焦點。

不同焊縫搭接形式可采用的焊接工藝不同，焊接強度也有所不同，要分析如何在白車身焊接中得到滿足各汽車制造廠所規定的焊縫強度，在此我們先總結一下目前汽車白車身焊接所采用的幾種主要焊縫搭接形式和用于這些搭接形式的焊接工藝。

焊接工藝上分為激光溶焊和激光釬焊

激光溶焊具有功率密度高，加熱集中，可以焊接高熔點材料，焊縫寬度小，直線性好，焊縫技術強度相對較高等優點。缺點是焊縫易腐蝕，焊接中熔孔穩定性要求高，焊接參數調節范圍小，焊縫缺陷率很高，焊縫表面不平整，需后續打磨工序。

激光釬焊的優點是，激光能量底，熱影響和車身變形小，可焊接復雜的幾何形狀，鍍鋅層燒損少，焊縫不宜腐蝕，焊接參數調節范圍大，焊接飛濺少，焊接狀態穩定，焊縫缺陷率極低，焊縫成形美觀，焊后僅需簡單處理甚至無需處理。在無焊接缺陷的前提下對比溶焊所得到的焊縫強度略低，激光釬焊對焊絲和光斑以及焊點三處的相對位置精度要求高。

白車身目前普遍采用的焊縫搭接方式有以下幾種，雙層/多層重疊搭接，角焊縫，法蘭對接焊縫。

不同的車身部位目前采用的搭接方式不同，主要是出于對母材材質，焊縫強度，外觀以及焊接成本等因素的考慮。

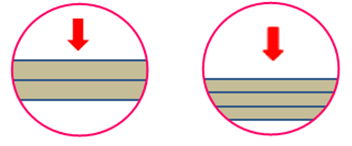

雙層/多層重疊搭接

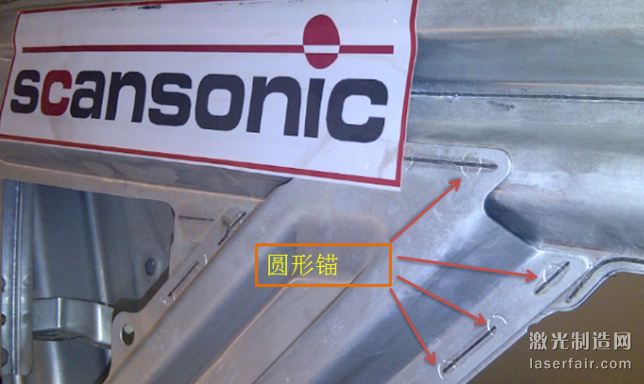

目前采用最多的焊縫搭接形式，主要用于汽車A，B，C柱、車底、側圍、擋泥板等多個部位。這種拼接方式主要采用激光深熔焊，焊接精度要求低，形成的焊縫強度高，設備價格低，操作簡單。但在焊接鍍鋅板以及表面帶有油和水的材質時，由于鍍鋅層和水油氣的揮發極易形成氣孔甚至透洞等焊接缺陷。在焊接前大多需要對板材打錨，使板材間形成空隙，易于排出揮發氣體。板材間空隙距離須確保在0.2 – 0.3毫米之間，空隙太小排氣效果差，空隙過大焊縫易形成塌陷，這就對打錨設備精度提出很高要求，并增加生產工序，降低生產效率。

為了提高焊接速度，目前市面上有多種飛行激光焊頭，其所焊接的焊縫拼接多是雙層疊加。

角焊縫

主要用于車門外框、車窗框、后行李箱蓋等部位。這種拼接方式焊接部位位于上層板的截斷面，焊接部位鍍鋅層，油和水的揮發氣體有足夠的排放空間，焊縫質量很大程度上得以改善。釬焊和熔焊均可采用。但激光光斑需要準確作用于焊接點，定位難度極高，所以在起始的激光焊接中，采用這種拼接方式不多。自2000年以來，Scansonic的接觸式焊縫跟蹤系統（ALO：Adapter Laser Optik）通過其所有的專利技術，已經解決了光斑和焊絲相對于焊縫焊點的定位問題，目前車場中大多采用的接觸式焊縫跟蹤系統都是此項專利技術。其使用率在90%以上。

角焊縫相對于雙層/多層搭接的另一個優點是法蘭邊較短，在當前車身輕量化的趨勢中越來越多的被采用。

在鋁制車身的焊接上，角焊縫的采用極大的降低了熱裂的風險。當采用疊加方式的焊縫時，板材被溶化的部位位于未溶化的板材之間，在溶化部位冷卻過程中會在熱脹冷縮的作用下向未溶化部位冷縮凝固，進而形成熱裂。而采用角焊縫進行焊接時，冷凝過程更多是像雙層板材的一側移動，使熱裂風險大大降低，但如何更有效的避免熱裂現象，在本文后半段的德系車的激光焊接未來發展趨勢中做進一步闡述。

法蘭對接

主要用于車頂，車后行李箱蓋，流水槽等部位。對這種焊縫的焊接主要采用激光釬焊。這種對接方式實現了夾具以及焊接在母材同一側的可能性，使夾具和車身設計更加簡單。同時，焊接過程中拼接的下部有足夠的空間排放揮發氣體，可以避免鍍鋅層和油水氣的揮發對焊縫質量的影響。焊縫成型及佳，焊接表面過渡流暢光滑，焊接后稍加處理甚至不處理就可以進入噴涂階段，但由于其占用空間較多，所以主要用于對焊接外觀要求高的車頂和后行李箱蓋還有流水槽的激光釬焊。焊接中對焊絲還有激光光斑相對于焊縫位置的確定，基本上還是采用Scansonic的焊縫跟蹤專利技術。

根據以上對比確定了焊接工藝和搭接方式后，對焊縫質量的控制就需要從以下影響因素中著手分析。

這些因素包括激光光束質量、激光功率、焊接速度、送絲速度、工件夾具、母材材質和表面清潔度、激光光路清潔狀況，以及激光光束的入射角度、光斑大小、光斑位置等，這些影響因素在焊接前均可以通過對光源和材質的選取，夾具的改進，焊前焊接參數的調試等得以改善。

在最初的白車身激光焊接應用中，對焊接作用點的控制是通過機器人引導激光頭來進行，也就是說，被焊接的路線幾乎是機器人的編程運動軌跡。僅靠機器人的運動精度，并無法確保焊接中對激光光斑位置的精度要求。所以最初的激光焊接中，大多采用了對激光作用點位置精度要求低的激光穿透熔焊，搭接方式多采用雙層或多層重疊搭接。在焊接之前可以對焊接參數進行調試，焊接過程中無需對激光進行實時的控制。

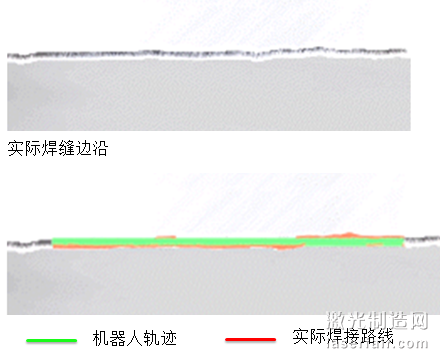

在對外觀要求很高的車頂和后蓋以及流水槽的焊接中，通常采取焊縫表面成型很好的角焊縫和法蘭對接焊縫的釬焊，焊接時要求激光將焊絲在焊縫拼接位置溶化。實際焊接過程中，角焊縫上板材的邊緣以及法蘭焊縫并不是一條絕對的直線，并且每兩個焊縫之間會有搭接和夾裝誤差。如果激光光斑相對焊縫焊點在焊接過程中的位置不能保證，每一個0.05毫米的相對位移就可以造成焊縫質量的不同。僅僅通過機器人重復的編程軌跡移動，顯然無法確保激光光斑和焊絲尖端在焊接過程中始終高精度的保持在焊縫上。為了解決這個難題，目前幾乎全部的汽車制造廠采用的是Scansonic的接觸式焊縫跟蹤系統（ALO）。

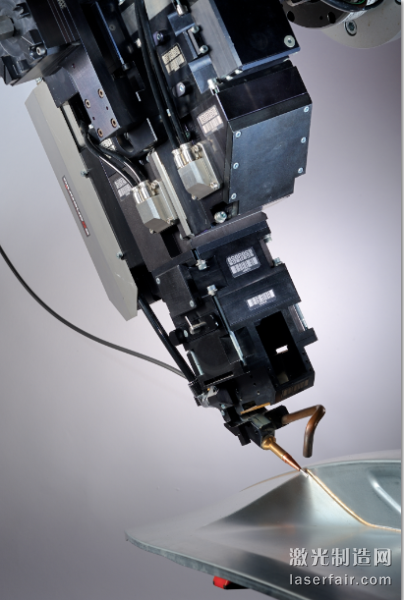

接觸式焊縫跟蹤系統（ALO）

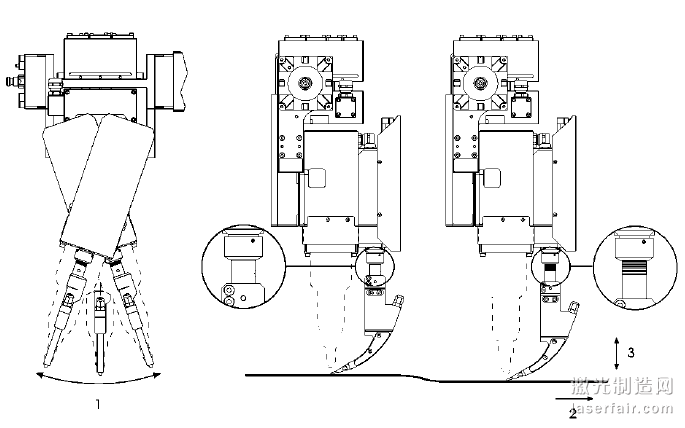

接觸式焊縫跟蹤系統本身沒有附加的焊縫跟蹤傳感器，此套系統通過焊絲本身跟蹤焊縫，在焊接過程中，焊絲通過擺臂在左或者右兩個方向的作用力在橫向依靠在焊縫上（圖1），通過伸縮臂向下的壓力縱向跟蹤焊縫（圖2，圖3），在兩個力的同時作用下，焊絲可以在焊接過程中始終與焊縫焊接位置重合。這樣確保了焊絲尖端和焊點的位置重合。

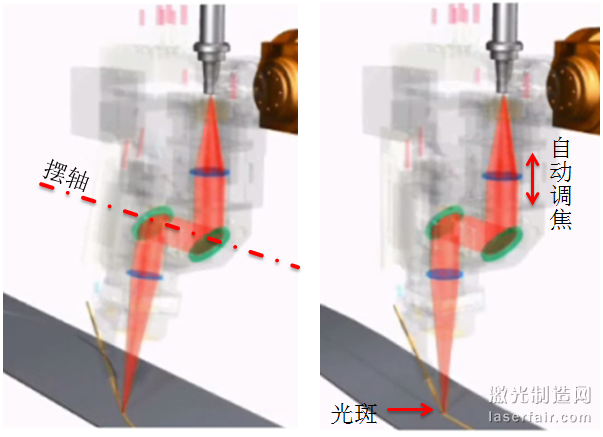

在焊接過程中激光出射光束可以通過系統擺臂以擺軸為中心左右擺動，焊絲送絲管固定在擺臂前端，這樣擺臂在左右方向擺動時，焊絲和激光光斑都隨著擺動，并且激光光斑在焊接過程中與焊絲尖端相對位置不變。

除此之外系統內部集成了自動調焦功能模塊，在焊絲隨著焊縫上下移動時，通過調焦模塊內部的準直鏡的上下移動，系統確保了作用在焊絲尖端也是焊點的光斑直徑不變，保證焊接過程中焊接點的激光能量不變，進而確保焊縫質量的穩定。

通過以上兩個功能的共同作用，不僅彌補了切割和拼裝的誤差，而且實現了焊接復雜焊縫的可能，降低機器人編程軌跡難度。接觸式焊縫跟蹤是物理接觸，在焊接中對焊縫的跟蹤更穩定，不受焊接弧光和飛濺的干擾。

光學式焊縫跟蹤系統

當根據白車身焊接部位和焊縫搭接形式采用不需要填絲的激光深熔焊時，采用焊絲進行焊縫跟蹤變得沒有必要。但如何確定焊縫的焊接位置并使光斑準確作用于該位置，在焊絲接觸式焊縫跟蹤基礎上，一些汽車制造廠對其做出了改進，即把接觸焊縫的焊絲換成了一個觸針，然后將觸針尖端相對光斑位置前移，利用觸針依靠在焊縫上，形成對焊縫的跟蹤定位。但采用這種方法時，觸針尖端和激光光斑之間有一個提前量，觸針接觸位置并不是激光光斑的作用位置，在對精度要求極高的激光焊接，尤其是對溶孔穩定性要求苛刻的激光深熔焊，在生產過程中這樣的方案并無法保證焊接質量。

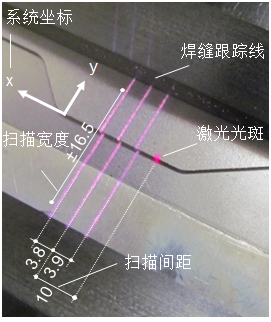

面對以上問題，Scansonic推出了光學式焊縫跟蹤系統RLW-A。系統在激光光斑前方先通過發射器打出三條平行的激光線。激光線落在焊縫上后會形成變形，由系統內部的攝像頭拍攝這些激光線，通過對激光線變形位置的圖像處理進而確定焊縫位置。然后系統內部通過振鏡遙控激光出射光束焊接系統識別到的焊縫位置。從激光線到光斑之間的提前量可以在焊接中經過系統內部的數據計算處理抵消掉，這樣就避免了通過觸針識別焊縫位置時的提前量影響。

通過三條激光線的掃描，不僅提高了測量精度，而且避免了焊接飛濺對有效圖像的影響，當有一條或者兩條激光線被飛濺打斷造成不正確變形時，系統仍舊可以識別正確的焊縫位置，避免錯焊風險造成的對母材或者夾具的損壞。通過激光線的變形和光線之間的距離變化使焊接表面的6D掃描，即檢測焊縫左右板材的拼接角度和高度變化得以實現。




       通過焊縫兩側的激光線告訴可以計算出搭接焊縫的高度，當搭接板材之間存在0.5毫米以下的縫隙時，激光頭可以根據設置自動改變光斑運動方式，調節焊接參數進行對有間隙的焊縫的焊接，這樣不僅減少了對夾具的精度要求，而且避免了由板材拼接縫隙產生的焊接缺陷，很大程度上降低了廢品率簡化了焊接參數調整時間，使焊接變得更加智能化。在焊接中光學式焊縫跟蹤系統對焊縫由識別到焊接一次性完成，焊接速度更快，法蘭邊更小，是一種更高效的焊接工藝。

在RLW-A系統中可集成焊縫質量檢測模塊，在焊接中實現即時的焊縫質量監測，當焊縫出現缺陷時可以向控制器發出報警信號。

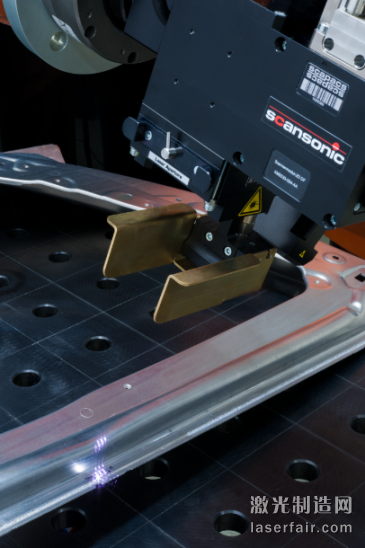

法蘭脊焊接

通過上面提到的兩種焊縫跟蹤方式解決了在高速激光焊過程中對焊縫位置的精確識別，確保了焊縫質量。但在目前的白車身焊接中汽車制造廠對高效，低能和輕量化的要求還在不斷提高。面對這些要求，激光焊接應該如何發展，車廠應該如何更有效的利用激光，是一直以來眾多科研院所的一個重要研究方向。對此德國大眾汽車制造廠在和Scansonic多年的合作中，提出了法蘭脊激光焊接的新理念，并且由Scansonic主導研發的法蘭脊激光焊接系統已經完成。下面我們對這一新的激光焊接理念作簡短介紹。

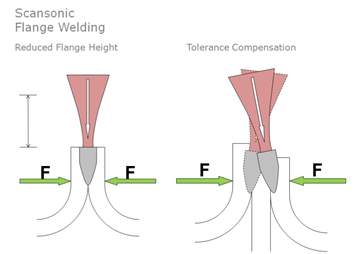

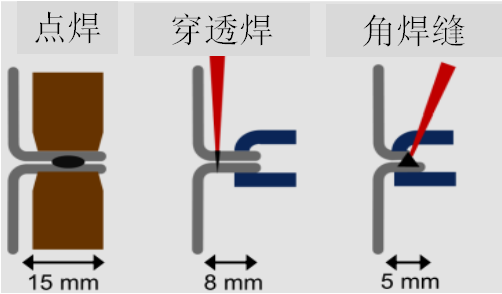

       帶有法蘭邊的焊縫拼接形式在目前白車身設計中被廣泛應用，如車窗外沿，車窗框，汽車A，B，C柱等都有雙層或者三層板材疊加形成的法蘭邊。焊接法蘭邊所采用的焊接工藝目前主要是焊接成本很低的點焊或者激光穿透焊。但無論是點焊還是激光穿透焊都需要較大的法蘭邊，點焊的法蘭邊長度需要大于焊鉗的直徑，總長度大概在15毫米左右;穿透焊的法蘭邊需要8毫米以上，以避免誤差引起的焊接缺陷或者焊接事故;上面提到的角焊縫激光焊也需要5毫米以上。隨著工藝的進步法蘭邊長度雖然在不斷減小，但車身輕量化和減少碳排放的要求也一直在提高。法蘭脊焊接理念就是在這種要求下誕生的。當車身采用了更小的法蘭邊，可以通過改變激光入射角度，從法蘭脊位置焊接，在減小法蘭邊的同時，也解決了鍍鋅層的揮發問題，使熱鍍鋅的高速焊接質量也變得更加可靠。在焊接鍍鋅板和高強鋼時也更容易快速。

FSO也是通過內置的激光發射器發出三條激光線，激光線落在法蘭脊上會根據法蘭各板材的高低不同產生變形，然后攝像頭拍攝這些變形的激光線，對變形位置進行圖像處理后確定法蘭脊上應該焊接的焊點位置。

焊點位置確定后，由激光頭內部的振鏡控制激光光束入射角進行焊接。在實現雙層板和三層板的識別與焊接的基礎上，當遇到板材疊加參差不齊的情況，也可以精確定位并調整光束入射角度進行焊接。激光光速連續性可控，可以實現法蘭脊位置整條焊縫的連續焊接，也可進行間斷性點焊，焊接速度可以高達8米/分鐘。

系統內部可集成焊縫質量檢測系統。在焊接過程中對焊接缺陷發出報警信號。

系統可選擇自帶夾具，夾具在焊接過程中夾緊焊接位置的板材，避免了昂貴的外置高精度夾具費用。自帶夾具可高速打開和閉合，提高不同位置法蘭焊接的連貫性。焊接時使用的激光能量和作用時間不同，所得到的焊縫寬度和深度不同。焊縫橫截面積不受光束直徑限制，焊縫更寬也更加牢固。

由于焊點位于母材一側，焊接位置熔池在凝固過程中只向一側移動，在最大程度上降低了熱裂風險，更加適合鋁材焊接，并且焊接速度快，激光輸入能量低，母材熱變形也非常小。

目前FSO激光頭的實驗室試驗階段已經完成，生產線試焊也在積極進行中。也許在大眾的下一款車型中，我們將會看到大眾汽車更牢固的車身和更大的車門外框設計。

（文/ 德國賓采爾焊接技術有限公司  楊軍）
