新近發(fā)展的激光沖擊強(qiáng)化是利用強(qiáng)激光束產(chǎn)生的等離子體沖擊波以高強(qiáng)度瞬間應(yīng)力的方式作用在金屬零件表面，導(dǎo)致零件表層發(fā)生位錯(cuò)、孿晶、晶粒細(xì)化等微結(jié)構(gòu)組織演變，形成超過(guò)1mm厚的殘余壓應(yīng)力層，從而大幅提高零件在惡劣苛刻使役條件下的硬度、強(qiáng)度、疲勞性能、耐磨性能和抗蝕性能。

　　自2009年起，中國(guó)科學(xué)院沈陽(yáng)自動(dòng)化研究所裝備制造技術(shù)研究室激光沖擊強(qiáng)化研究團(tuán)隊(duì)在承擔(dān)國(guó)家“863”計(jì)劃項(xiàng)目、中國(guó)科學(xué)院知識(shí)創(chuàng)新工程重要方向性項(xiàng)目、中國(guó)科學(xué)院戰(zhàn)略性新興產(chǎn)業(yè)科技行動(dòng)計(jì)劃項(xiàng)目、企業(yè)委托開(kāi)發(fā)項(xiàng)目等多項(xiàng)縱橫向課題的基礎(chǔ)上，針對(duì)高性能零件激光沖擊強(qiáng)化基礎(chǔ)理論進(jìn)行了深入的研究和實(shí)驗(yàn)分析。截至目前已解決激光沖擊強(qiáng)化加工質(zhì)量穩(wěn)定性問(wèn)題，實(shí)現(xiàn)了精準(zhǔn)控制，另外，團(tuán)隊(duì)還揭示了激光沖擊強(qiáng)化機(jī)理，掌握了激光沖擊作用下的微結(jié)構(gòu)及殘余應(yīng)力演變規(guī)律。

　　該團(tuán)隊(duì)通過(guò)開(kāi)展深入研究和實(shí)驗(yàn)，構(gòu)建了多功能的高性能零件激光沖擊強(qiáng)化設(shè)備系統(tǒng)（如圖1所示），加工質(zhì)量不穩(wěn)定度控制在±2.8%以?xún)?nèi)，光強(qiáng)實(shí)現(xiàn)平頂分布（如圖2所示），并提出了路徑自動(dòng)規(guī)劃和離線(xiàn)仿真方法、聲波在線(xiàn)質(zhì)量檢測(cè)和光束轉(zhuǎn)換方法、實(shí)現(xiàn)了制造過(guò)程的數(shù)字化控制、零件性能的定量預(yù)測(cè)以及零件性能逐點(diǎn)可控的主動(dòng)加工方式。建立了激光等離子體沖擊波能量、激光參數(shù)、約束層參數(shù)與材料組織性能之間的定量描述（如表1所示），分析了激光沖擊波力學(xué)效應(yīng)加工過(guò)程中出現(xiàn)的各種非線(xiàn)性強(qiáng)耦合、多尺度效應(yīng)、強(qiáng)時(shí)空變化現(xiàn)象對(duì)加工性能的影響規(guī)律以及對(duì)激光沖擊響應(yīng)、材料動(dòng)態(tài)力學(xué)行為、金屬材料微觀(guān)結(jié)構(gòu)演化規(guī)律（如圖3和圖4所示），突破了大型高性能零件性能再提高的技術(shù)瓶頸。

　　相關(guān)科研成果已發(fā)表在Chinese Journal of Aeronautics， Applied Surface Science 等多個(gè)期刊上。

圖1. 激光沖擊強(qiáng)化系統(tǒng)

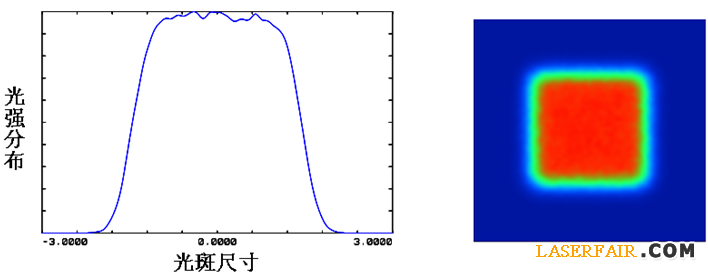

圖2. 光強(qiáng)能量分布

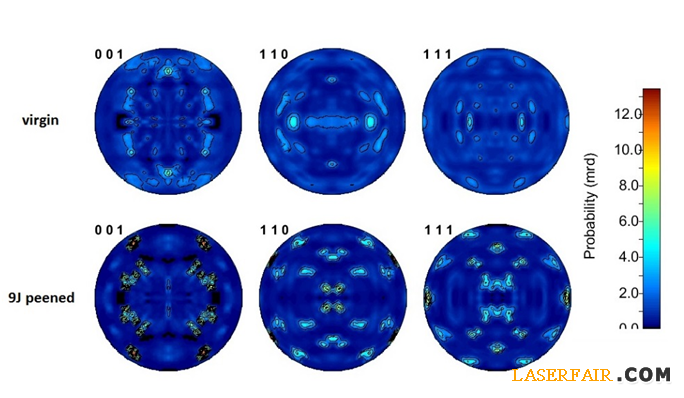

圖3. TiAl合金激光沖擊強(qiáng)化前后織構(gòu)的變化

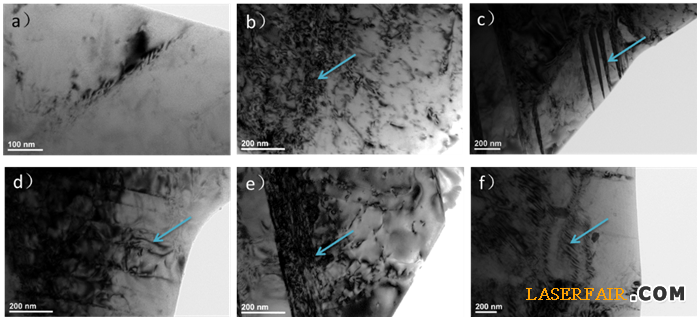

圖4. TiAl合金微觀(guān)組織形貌。a）母材；b）沖擊后位錯(cuò)纏結(jié)；c）沖擊后位錯(cuò)孿晶；

d）沖擊后位錯(cuò)割接；e）沖擊后位錯(cuò)墻；f）沖擊后亞晶界
