中科院半導體所沈國震研究員帶領的研究團隊，與香港科技大學范智勇教授課題組合作，采用在單晶Zn2SnO4納米線表面修飾ZnO量子點的方法，成功地研制出一種同時具備高光電導增益、低暗電流和快響應速度等優點的柔性紫外圖像傳感器。
2017中國光學重要成果推薦
柔性電子技術是一種將電子器件和電路制作在柔性塑料或薄金屬基板上，從而使得電子器件具有一定的可彎曲性和部分延展性的新興電子技術。柔性電子器件以其獨特的可彎曲、質量輕、可穿戴等特點及其高效、低成本的制造工藝，在信息、能源、醫療、國防等領域具有廣泛應用前景。柔性電子技術有可能帶來一場電子技術革命，因而引起了全世界的廣泛關注并得到了迅速發展。
2017中國光學重要成果推薦
柔性電子技術是一種將電子器件和電路制作在柔性塑料或薄金屬基板上，從而使得電子器件具有一定的可彎曲性和部分延展性的新興電子技術。柔性電子器件以其獨特的可彎曲、質量輕、可穿戴等特點及其高效、低成本的制造工藝，在信息、能源、醫療、國防等領域具有廣泛應用前景。柔性電子技術有可能帶來一場電子技術革命，因而引起了全世界的廣泛關注并得到了迅速發展。
近日，中科院半導體所半導體超晶格國家重點實驗室沈國震研究員帶領的研究團隊，與香港科技大學范智勇教授課題組合作，在柔性紫外成像的研究中取得新進展。相關研究成果發表在美國化學會期刊ACS Nano（DOI: 10.1021/acsnano.7b00749）上。
作為對紫外光的重要應用之一，紫外成像技術在犯罪偵查、漏油探測、火災監控以及高壓線路檢測等領域有著廣泛的應用。然而傳統的紫外圖像傳感器一般都是基于硅基等剛性襯底，這就決定了其本身無法彎曲，體積較大不易攜帶，無法滿足現代多元社會對其在多個領域，如柔性電子領域的應用需求。與硅基器件相比，柔性紫外圖像傳感器具有體積小、可彎曲甚至折疊等特點，因而可以和傳統的硅基器件形成互補，滿足現代社會多元化的需求。

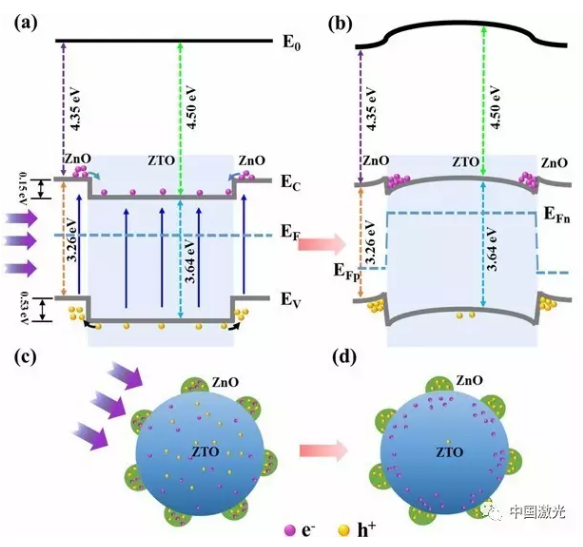

圖1 ZnO量子點修飾的Zn2SnO4納米線在紫外光照下的載流子分離。(a, b)能帶圖；(c, d)納米線截面示意圖。
在上述背景下，該團隊中的博士生李祿東和婁正助理研究員采用在單晶Zn2SnO4納米線表面修飾ZnO量子點的方法，成功地研制出一種同時具備高光電導增益、低暗電流和快響應速度等優點的柔性紫外圖像傳感器。該器件制作在柔性PET塑料薄膜襯底上，具有優異的可彎曲性和機械穩定性。
如圖1所示，由于Zn2SnO4納米線和ZnO量子點之間形成了II型異質結，實現了光生電子和空穴的有效分離，從而顯著提高了其紫外光探測性能，使其光電導增益高達1.1×107，比探測率為9.0×1017 Jones，響應時間僅為47 ms。此外他們還進行了理論模擬，結果與實驗數據相吻合。在彎曲條件下，所研制的柔性紫外圖像傳感器能夠有效地對紫外圖像進行感應并重現，如圖2所示，證明了其在高性能柔性紫外成像方面的潛在應用價值。

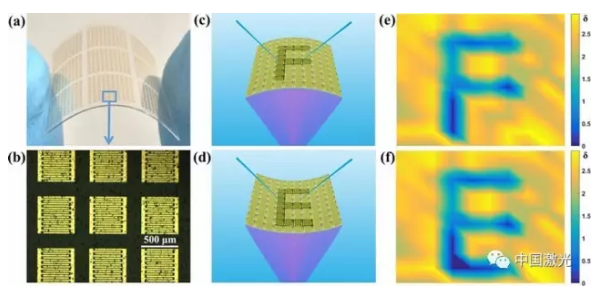

圖2 (a, b) 柔性紫外圖像傳感器的光學照片; (c, d) 柔性紫外圖像傳感器在不同彎曲條件下的測試示意圖; (e, f) 柔性紫外圖像傳感器對應的輸出圖像。
該項工作為獲得高性能柔性紫外圖像傳感器提供了一個新的設計思路和可行性工藝。經過進一步的研究和改進，有望實現更高的像素集成度并為高性能柔性紫外成像在實際生產和生活中的應用帶來可能。
論文鏈接：
http://pubs.acs.org/doi/abs/10.1021/acsnano.7b00749
