準連續光纖激光器焊接穩定性分析

cici 來源:創鑫激光2018-12-18 我要評論(0 )

隨著現代激光技術的發展,激光在不同行業領域的應用也更加深入,不僅解決了傳統加工中存在的不足,同時也在工藝上面取得了眾多的

隨著現代激光技術的發展,激光在不同行業領域的應用也更加深入,不僅解決了傳統加工中存在的不足,同時也在工藝上面取得了眾多的突破。

目前,激光焊接技術已經廣泛應用于3C領域,手機各類模組、中板蓋板等各種工業制造中。近年來新能源汽車、3D打印等行業的快速發展,也讓激光精密焊接成為了市場的新需求。

近期,針對精密焊接的穩定性,創鑫激光焊接工程師特做了相關實驗分析。

實驗方法

使用創鑫激光的MFQS-150W/1500W準連續光纖激光器對不銹鋼進行精密點焊,激光點焊實驗在掃描振鏡激光焊接平臺上進行,采用旁軸輔助氣體保護。在不同激光峰值功率(300W、600W、900W、1200W、1500W)情況下,優化出光波形及工藝參數,確保焊點成型質量,分別在不銹鋼片上打出50個焊點,通過測量五組參數下的焊點尺寸,分析焊點均勻度及激光器出光穩定性。

準連續光纖激光器焊接穩定性分析

圖1不銹鋼片上50個焊點圖

準連續光纖激光器焊接穩定性分析

圖2 焊點放大圖

實驗結果

1、激光峰值功率300W時實驗效果

1)測試波形

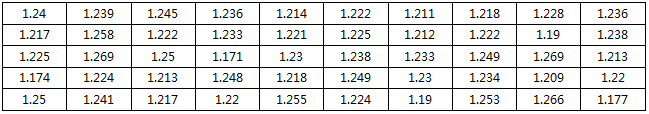

2)不銹鋼上50個焊點尺寸數據如下:

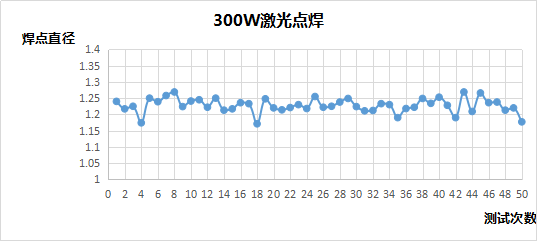

3)圖表分析

準連續光纖激光器焊接穩定性分析

4)結論:焊點尺寸范圍為1.1~1.3mm,平均焊點尺寸1.22mm,焊點波動9.8%,焊點均勻、出光穩定,能滿足精密焊接需求。

2、激光峰值功率600W時實驗效果

1)測試波形

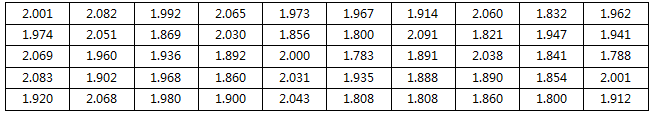

2)不銹鋼上50個焊點尺寸數據如下:

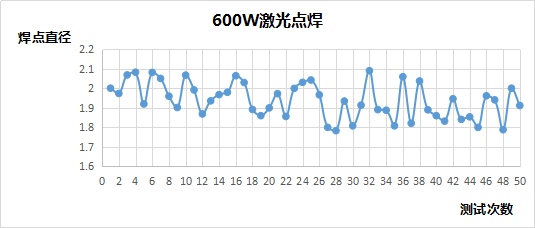

3)圖表分析

準連續光纖激光器焊接穩定性分析

4)結論:焊點尺寸范圍為1.79~2.1mm,平均焊點尺寸1.94mm,焊點波動8.2%,焊點均勻、出光穩定,能滿足精密焊接需求。

3、激光峰值功率900W時實驗效果

1)測試波形

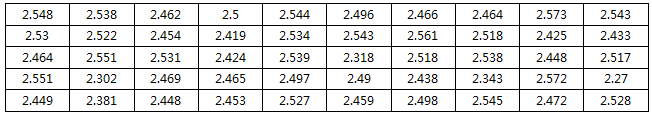

2)不銹鋼上50個焊點尺寸數據如下:

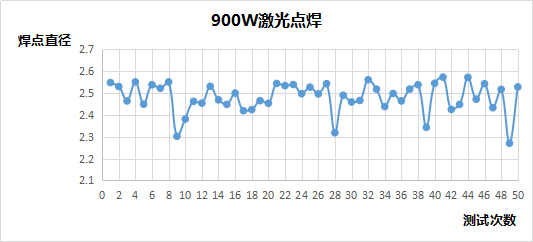

3)圖表分析

準連續光纖激光器焊接穩定性分析

4)結論:焊點尺寸范圍為2.3~2.57mm,平均焊點尺寸2.48mm,焊點波動7.2%,焊點均勻、出光穩定,能滿足精密焊接需求。

4、激光峰值功率1200W時實驗效果

1)測試波形:

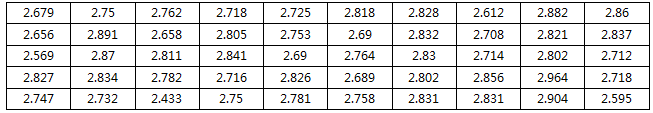

2)不銹鋼上50個焊點尺寸數據如下:

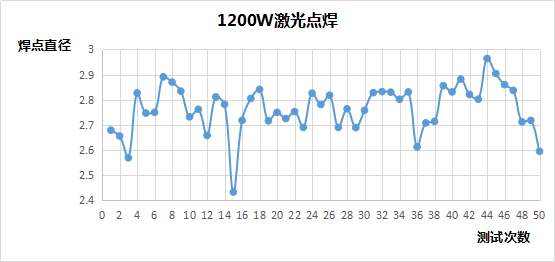

3) 圖表分析

準連續光纖激光器焊接穩定性分析

4)結論:焊點尺寸范圍為2.43~2.97mm,平均焊點尺寸2.76mm,焊點波動7.6%,焊點均勻、出光穩定,能滿足精密焊接需求。

5、激光峰值功率1500W時實驗效果

1)測試波形

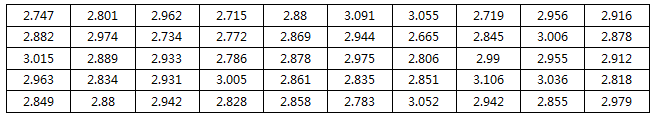

2)不銹鋼上50個焊點尺寸數據如下:

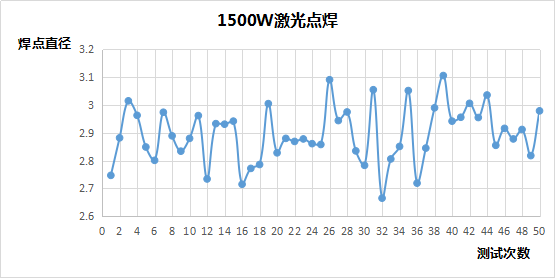

3)圖表分析

準連續光纖激光器焊接穩定性分析

4)結論:焊點尺寸范圍為2.67~3.12mm,平均焊點尺寸2.89mm,焊點波動7.6%,焊點均勻、出光穩定,能滿足精密焊接需求。

總結

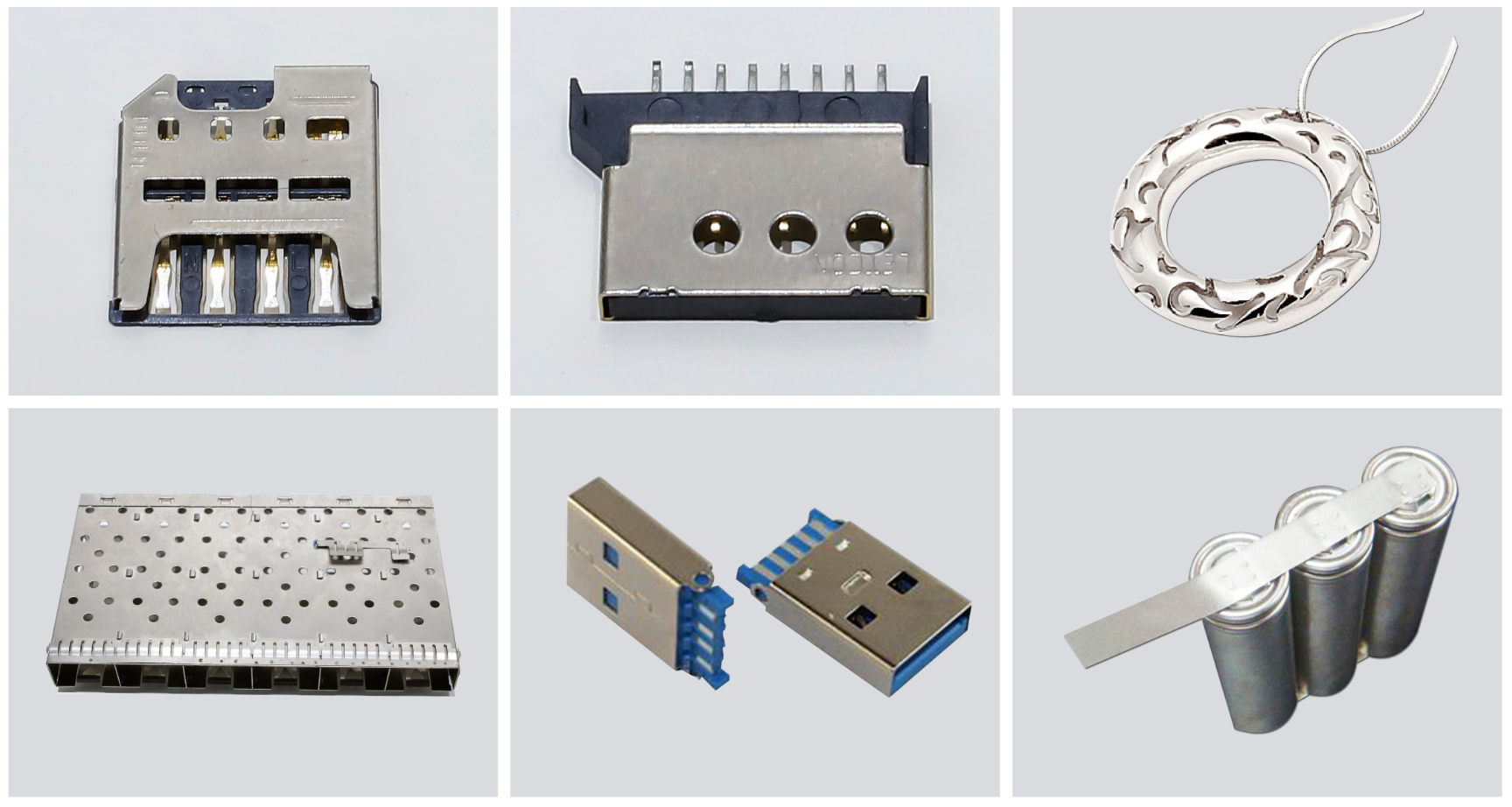

通過實驗結果分析可見,激光峰值功率分別為300W、600W、900W、1200W、1500W時,焊點尺寸波動保持在8%范圍內,能量集中且穩定,焊點均勻,能夠很好的滿足消費類電子產品精密點焊及金銀首飾的修補焊接,如電子產品的殼體、屏蔽罩、USB接頭、導電貼片、金銀首飾等。

準連續光纖激光器的優勢:

1:整機方式,無需客戶進行2次整合集成;

2:風冷冷卻方式,減少水冷機;

3:自帶波形軟件編輯功能;

4:兼容模擬信號控制;

5:結構簡單,體積小,輕便;

6:光束質量好,能量穩定性高;

7:光纖結構,壽命超長。
