本文作者冉子涵，趙一鳴，李靜，李之通，李祚涵，來自北京遙測技術研究所，僅供行業交流學習之用，感謝分享！

引言

自 1960 年第一臺激光器問世以來，激光技術得到蓬勃發展，廣泛應用于多個領域。從 20 世紀 80年代中后期開始，固體激光技術和半導體激光技術因其特有的優勢被人們所青睞，一種嶄新的激光器——激光二極管 LD（Laser Diode）泵浦的全固態激光器 DPSSL（Diode Pumped Solid State Laser）應運而生。LD 泵浦的全固態激光器具有體積小、重量輕、結構緊湊、壽命長等優點，廣泛應用于軍事、加工、醫療和科學研究等許多領域。特別是高重頻窄脈寬大能量固體激光器在激光雷達、激光測距、激光精密加工和光通信等諸多領域被廣泛應用[1-8]。

LD 泵浦的全固態激光器采用調 Q 方式可獲得高重頻窄脈寬激光輸出，主動調 Q 和被動調 Q 是調 Q方式的兩大類。被動調 Q 方式由于不需要附加的偏振光學元件，更易于獲得窄脈寬激光輸出，但其輸出穩定性差，難以實現精確同步輸出，限制了其在許多領域的應用[9]。電光調 Q 和聲光調 Q 是常用的主動調 Q 方式。其中，聲光調 Q 方式可獲得高重頻激光運轉，但是其開關速度較慢，獲得的激光脈沖寬度較寬。而電光調 Q 方式開關速度快、關斷能力強，LD 泵浦的全固態激光器結合電光調 Q 方式可獲得高重頻窄脈寬激光輸出[7,10]。高重頻窄脈寬激光器為獲得大能量激光輸出，可通過直接在振蕩器內采用雙激光晶體串接方式或者在振蕩器外采用主振蕩功率放大技術 MOPA（Master Oscillator Power Amplifier）實現。本文從電光調 Q 激光器的重復頻率、脈沖寬度、單脈沖能量三方面對全固態電光調 Q 激光器的研究進展進行綜述。

1 電光調 Q 激光器的重復頻率

電光調 Q 激光器輸出激光的重復頻率與電光調 Q 元件的特性密切相關，也與增益介質的光學特性有關。電光晶體的電光系數、壓電環效應、旋光效應等會影響激光器的重復頻率。依據電光晶體的電光特性制成的電光偏轉器相比于電光晶體調 Q 元件降低了驅動電壓，提高了重復頻率。除此之外，增益介質的上能級壽命也會限制激光器的重復頻率。下面從電光調 Q 元件和增益介質的選擇兩方面，對高重頻電光調 Q 激光器的發展進行綜述。

1.1 電光晶體

電光晶體在外加電場的作用下折射率發生變化，導致激光傳播特性發生改變，引發的電光效應是電光調 Q 的物理基礎[11]。磷酸二氘鉀 KD*P（KD2PO4）和鈮酸鋰 LN（LiNbO3）是兩種傳統的電光晶體，技術成熟，已廣泛應用于電光調 Q 激光器。但是，因其存在驅動電壓較高、壓電振鈴效應明顯等缺點，無法獲得高重復頻率激光輸出。為了提高激光器的重復頻率，磷酸鈦氧銣 RTP（RbTiOPO4）、偏硼酸鋇BBO（β-BaB2O4）、硅酸鎵鑭 LGS（La3Ga5SiO4）和鋯鈦酸鉛鑭陶瓷 PLZT[（Pb,La）（Zr,Ti）O3]等新型電光晶體逐漸代替?zhèn)鹘y(tǒng)電光晶體應用于高重復頻率激光器。其實驗數據表明，新型電光晶體在提高重復頻率方面有出色的表現[12]。

1.1.1 KD*P 電光調 Q 激光器

KD*P 電光系數高，作為電光調 Q 元件，其技術成熟，已經被廣泛應用。但是 KD*P 驅動電壓較高，限制了激光器重復頻率的提高[13]。KD*P 電光調Q 開關往往應用于重復頻率為1 kHz 及低于1 kHz 的激光器中。

2012 年，毛小潔等[14]利用 LD 端面泵浦 Nd:YAG 增益介質，KD*P 普克爾盒作為電光調 Q 開關，在重復頻率為 1 kHz 的條件下，獲得單脈沖能量 2.7 mJ、脈沖寬度 5 ns 的激光輸出。

2018 年，萬瑋華等[13]采用了一種新型 LD 端面泵浦結構，利用三柱透鏡耦合系統將泵浦光有效聚焦于 Nd:YAG 激光晶體，提高泵浦光的吸收效率，獲得較大功率激光輸出。在 KD*P 普克爾盒作為電光調Q 開關、重復頻率為 1 kHz 的條件下，最終獲得單脈沖能量 11 mJ 的激光輸出。

1.1.2 LN 電光調 Q 激光器

LN 晶體是少數已被實際應用的電光晶體之一，其具有電光系數大、傳輸光譜范圍廣、插入損耗低、在空氣中不潮解等優點。除此之外，LN 晶體可以在寬溫度范圍內穩定運行。然而，傳統塊狀 LN 晶體的壓電振鈴效應嚴重，使其重復頻率不超過 1 kHz。

2018 年，商繼芳等[10]研究了不同尺寸的 LN 電光晶體存在的壓電振鈴效應差異。實驗表明，傳統塊狀 LN 電光晶體的壓電振鈴效應嚴重，限制 LN 電光晶體只能在 1 kHz 重頻下使用。小尺寸 LN 晶體作為電光調 Q 開關應用于激光器中，壓電振鈴效應基本可以忽略。低驅動電壓和小尺寸 LN 電光調 Q 開關結合，最終獲得重復頻率 15 kHz、單脈沖能量 238 μJ、脈寬 5.4 ns 的激光輸出。

1.1.3 RTP 電光調 Q 激光器

RTP 晶體電學性能與光學性能優異，具有較高的電阻率和抗光損傷閾值；驅動電壓低，易于控制；晶體不易潮解，可以長期承受外加電壓；晶體可以在高重復頻率下工作，電信號高達 60 kHz 時也不會出現誘導電壓效應。最新資料表明，北京中以銳科光電技術有限公司生產的 RTP 電光開關，最高開關頻率可達 1 MHz[15]。RTP 電光開關由兩塊性能完全一致的晶體相互旋轉 90°組合而成，用以補償 RTP 晶體的自然雙折射效應[12]。

2000 年，LEBIUSH E 等[16]在 Nd:YVO4激光器中，采用兩塊 RTP 晶體作電光調 Q 開關，獲得最高重復頻率 75 kHz、最窄脈寬 8.4 ns 的激光輸出。此激光器是高重頻電光調 Q 激光器實驗方面的代表性成果。

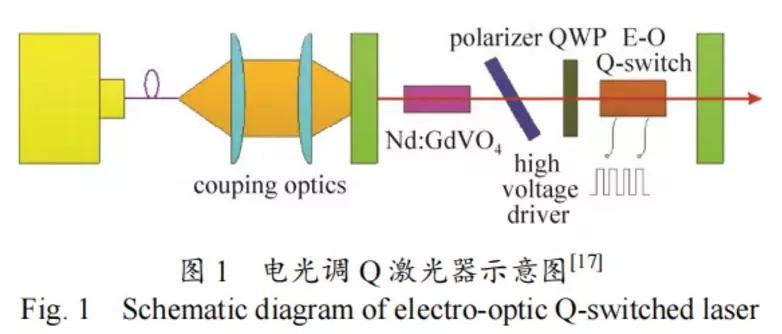

2010 年，于欣等[17]利用 LD 端面泵浦 Nd:GdVO4，RTP 普克爾盒作為電光調 Q 開關，獲得重復頻率100 kHz、單脈沖能量 79 μJ、脈沖寬度 20.2 ns 的脈沖激光輸出，對應的光–光轉換效率為 32.5%。電光調 Q 激光器示意圖如圖 1 所示。

2018 年，胡星等[18]利用 RTP 晶體對作為電光調 Q 元件，采用低吸收系數的 914 nm 波長泵浦 Nd:YVO4 減小激光晶體熱效應。在重復頻率為 200 kHz 時，獲得了單脈沖能量 80 μJ、脈寬 9 ns 的激光輸出。

1.1.4 BBO 電光調 Q 激光器

BBO 晶體具有優異的物理特性和光學特性，利用 BBO 晶體制成的電光開關具有高消光比、高損傷閾值、吸收損耗較低、壓電振鈴效應較小等優點，廣泛應用于高重頻激光器系統中[12]。BBO 電光調 Q開關基于橫向電光效應實現對晶體折射率的調制，因此，可以通過改變 BBO 晶體的縱橫比有效降低驅動電壓。目前，國內福建福晶科技開發的 BBO 普克爾盒，重復頻率最大可達 1 MHz[19]。

2003 年，杜可明等[20]利用激光二極管部分端面泵浦板條 Nd:YVO4來降低激光晶體的熱負荷，采用BBO 晶體進行電光調 Q。在重復頻率為 10 kHz 時，獲得了單脈沖能量 5.6 mJ、脈寬 6.5 ns 的激光輸出；在重復頻率為 50 kHz 時，獲得了單脈沖能量 1.66 mJ、脈寬 11.3 ns 的激光輸出。

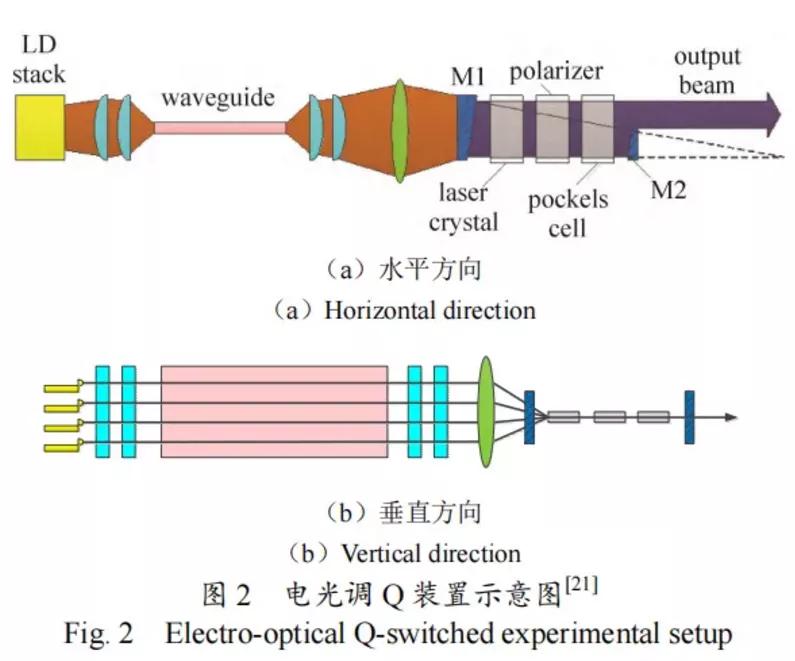

2008 年，李小莉等[21]同樣利用部分端面抽運混合腔 Nd:YVO4板條激光器，在重復頻率為 25 kHz 時，獲得了單脈沖能量 1.2 mJ、脈沖寬度 9.5 ns 的激光輸出。實驗結果表明，輸出激光參數還有很大提升空間。電光調 Q 裝置示意圖如圖 2 所示。

2017 年，趙鵬等[22]利用 888 nm 端面抽運 Nd:YVO4增益介質，采用 BBO 電光開關進行電光調 Q，獲得 500 kHz 的高重頻激光輸出。

1.1.5 LGS 電光調 Q 激光器

LGS 晶體具有穩定的理化特性，損傷閾值高、熱穩定性高、機電耦合系數高。但是 LGS 晶體具有旋光性，在采取措施消除晶體的旋光效應后，作為電光開關的 LGS 晶體表現出優異的性能。當LGS 晶體利用橫向電光效應制作電光開關時，與 BBO 晶體相同，可通過調節LGS 晶體的縱橫比來調節驅動電壓[23]。最新資料表明，安徽科瑞思創晶體材料有限公司生產的 LGS 電光調 Q 開關最高重復頻率可達 1 MHz[24]。

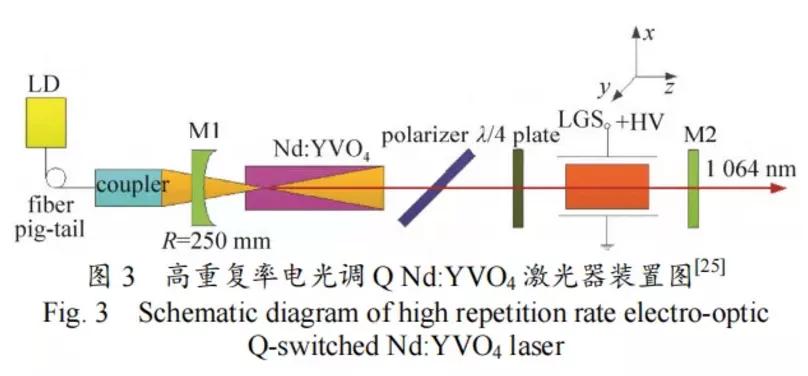

2010 年，唐昊等[25]利用 LD 端面泵浦 Nd:YVO4，采用 LGS 普克爾盒作為電光調 Q 開關，在重復頻率為 30 kHz時，獲得單脈沖能量 200 μJ、脈寬 9.1 ns的激光輸出。電光調 Q 晶體 LGS 縱橫比為 10:1，四分之一波電壓僅為 1760 V，低驅動電壓有利于獲得高重復頻率激光輸出。高重復率電光調 Q Nd:YVO4激光器裝置圖如圖 3 所示。

2016 年，馬世會等[26]在解決 LGS 旋光效應的基礎上，利用 LGS 設計了單次通過新型短腔的激光結構并取得了良好的激光性能，獲得重復頻率 200 kHz、脈寬 5.1 ns 的 1 064 nm 激光輸出。

1.1.6 光學陶瓷電光調 Q 激光器

光學陶瓷是一類具有電光效應的陶瓷材料，其電軸狀態隨光學性質的改變而發生變化，可通過外加電場對光學陶瓷的電軸狀態進行控制。光學陶瓷材料在高電光效應、寬傳輸波長范圍、低光損耗、快速響應速度和陶瓷堅固性等方面具有優越的性能[12,27]。

1998 年，WANG G Y 等[28]利用 PLZT[（Pb,La）（Zr,Ti）O3]光學陶瓷作為電光調 Q 開關，在重復頻率為 10 kHz 時，獲得了單脈沖能量 11 μJ、脈沖寬度 14 ns 的激光輸出。由于 PLZT 電光系數較大，在Nd:YVO4激光器中驅動電壓僅為 300 V，不僅降低了對驅動源的要求，還縮減了包裝尺寸和激光成本。

2005 年，ZOU Y K 等[29]利用 LD 端面泵浦 Nd:YVO4，利用 PMN-PT[Pb（Mg1/3Nb2/3）O3-PbTiO3]光學陶瓷進行了電光調Q的實驗研究。PMN-PT光學陶瓷相對于其他驅動電壓高達幾千伏的電光開關而言，所需驅動電壓低至幾十伏特。諧振腔采用平凹腔，腔內 PMN-PT 光軸與 Nd:YVO4的 c 軸夾角為 45°，輸出鏡透過率為 90%。在驅動電壓為 48 V 時，獲得了重復頻率 200 kHz、脈寬 13 ns 的激光輸出。

2013 年，李佳[30]利用 LD 端面泵浦 Nd:YVO4，摻釹 PLZT 作為電光調 Q 元件，獲得重復頻率 300 kHz的激光輸出。實驗表明，摻釹 PLZT 不僅可以作為電光調 Q 元件，還具有光放大效應。兼顧激光增益介質與電光調 Q 雙重作用的摻釹 PLZT 應用于激光器中，將簡化激光器的構成結構，在制作小型化調 Q激光器方面將會有廣闊的應用前景。

1.2 電光偏轉器

電光偏轉器調 Q 的工作原理是依據晶體的電光效應，通過在電光偏轉器電極之間施加電勢差，線性電場梯度使電光偏轉晶體產生垂直于激光傳輸方向的線性折射率梯度，從而引發激光光束傳輸方向發生偏轉。電光偏轉器的響應速度快，可達納秒量級，具有結構簡單、低插入損耗、低驅動電壓、體積小、易于控制和靈敏度高等優點[31,32]。電光偏轉調 Q 激光器示意圖如圖 4 所示。

1998 年，F(xiàn)RIEL G J 等[32]利用 LD 端面泵浦 Nd:YVO4，采用電光偏轉器調 Q 技術獲得了重復頻率20 kHz、單脈沖能量 10.5 μJ、脈沖寬度 1.5 ns 的高重頻窄脈寬激光輸出。這是電光偏轉器應用于調 Q 激光器的第一次報道。

2007 年，HORIUCHI R 等[33]利用 LD 端面泵浦 Nd:GdVO4，采用電光偏轉器調 Q 技術，獲得重復頻率 200 kHz、單脈沖能量 6.5 μJ、脈沖寬度 10 ns 的激光輸出。該文獻作者指出，最大重復頻率受高壓持續時間的限制，如果延長周期，則重復頻率可進一步提高。2008 年，該課題組 HORIUCHI R 等[34]利用LD 端面泵浦 Nd:YVO4，采用電光偏轉器調 Q 技術，獲得了重復頻率1.4 MHz、單脈沖能量 1.92 μJ、脈沖寬度 39 ns 的激光輸出。

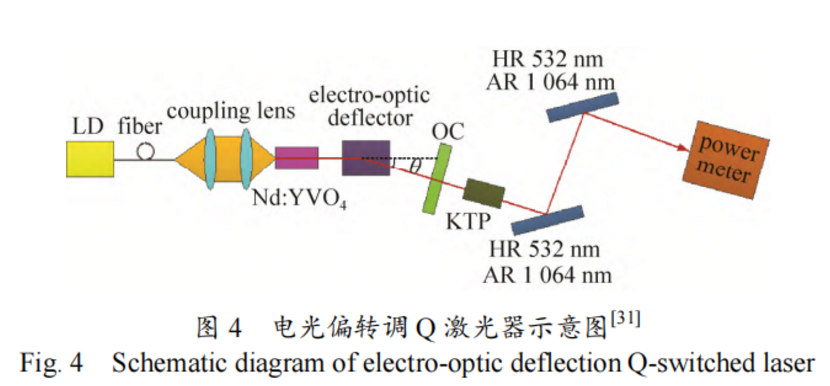

2016 年，王旭等[31]利用 LD 端面泵浦 Nd:YVO4，采用 RTP 電光偏轉器作為調 Q 開關，獲得最高重復頻率 20 kHz、單脈沖能量 133.5 μJ、脈沖寬度 2.2 ns 的激光輸出。

1.3 激光增益介質

目前，全固態電光調 Q 激光器中，1 μm 激光波長常用的增益介質有 Nd:YAG、Nd:YVO4、Nd:GdVO4、Yb:YAG 和 Nd:YLF 等；其他激光波長常用的增益介質有 Er:YAG、Tm:YAP 和 Tm:YAG 等。其中，Nd:YAG和 Er:YAG 的上能級熒光壽命為 230 μs，Nd:YLF 的上能級熒光壽命為 485 μs，Tm:YAP 和 Tm:YAG 的上能級熒光壽命分別為 4.4 ms 和 13.9 ms，較長的上能級熒光壽命限制了電光調 Q 激光器重復頻率的提高。而 Nd:YVO4和 Nd:GdVO4兩種增益介質的上能級熒光壽命較短（90 μs），往往應用于高重復頻率電光調Q 激光器中。除此之外，Nd:YVO4和 Nd:GdVO4兩種增益介質受激發射截面較大，泵浦吸收系數較高，使得激光器在高重復頻率運轉下可以獲得較高增益激光輸出[9,35]。

2011 年，KIM J W 等[36]利用 1 532 nm 帶內泵浦 Er:YAG 增益介質，采用 RTP 普克爾盒作為電光調Q 開關。在重復頻率為 20 Hz 時，獲得最大單脈沖能量 30.5 mJ、脈沖寬度 20 ns 的激光輸出；在重復頻率為 30 Hz 時，獲得單脈沖能量 23 mJ、脈沖寬度 53 ns 的激光輸出；在重復頻率為 2.5 kHz 時，獲得單脈沖能量 4.5 mJ、脈沖寬度 110 ns 的 1 617 nm 激光輸出。

2012 年，CHANG L 等[37]首次利用 885 nm 端面泵浦 Nd:YAG，采用 BBO 普克爾盒作為電光調 Q 開關。在重復頻率為 2 kHz 時，獲得最大單脈沖能量 5.1 mJ、最短脈寬 14.5 ns 的激光輸出；在重復頻率為10 kHz 時，獲得最大輸出平均功率 22.7 W 的 1 064 nm 激光輸出。

2016 年，JIN L 等[38]利用 LD 端面泵浦 Tm:YAG 增益介質，采用 RTP 普克爾盒作為電光調 Q 開關。在重復頻率為 1 kHz 時，獲得了單脈沖能量 7.5 mJ、脈沖寬度 58 ns 的 2 μm 激光輸出。

2016 年，張子龍等[39]首次利用 880 nm 端面泵浦 Nd:YLF 激光晶體，采用 RTP 普克爾盒作為電光調Q 開關，V 型腔結構設計使激光器小型化。在重復頻率為 1 kHz 時，獲得單脈沖能量 9.5 mJ、脈沖寬度9.5 ns 的 1 047 nm 激光輸出。

2019 年，高倩等[40]首次利用 LD 部分端面抽運混合腔 Yb:YAG 板條，采用 BBO 普克爾盒作為電光調 Q 開關。在重復頻率為 2 kHz 時，獲得單脈沖能量 14.6 mJ、脈沖寬度 30 ns 的 1 030 nm 激光輸出。

2020 年，WEN Y 等[41]利用 LD 雙端面泵浦 Tm:YAP，采用 RTP 普克爾盒作為電光調 Q 開關，諧振腔采用布拉格光柵作為腔鏡獲得窄線寬激光輸出。在重復頻率為 10 kHz 的條件下，獲得了單脈沖能量2.2 mJ、脈沖寬度 20.64 ns 的 1 937.87 nm 激光輸出。

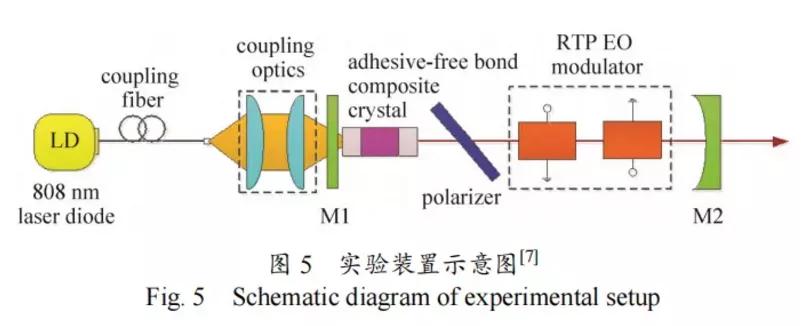

2012 年，劉瑞等[7]利用生長型復合 Nd:YVO4 和 Nd:GdVO4 晶體作為激光增益介質進行對比實驗，RTP 電光晶體作為調 Q 開關，兩臺激光器均可以獲得最高重復頻率 150 kHz 的基橫模激光輸出。其實驗表明，在低泵浦功率下，具有更大發射截面的Nd:YVO4晶體更容易在高重復頻率電光調 Q條件下運轉；在高泵浦功率下，相比于復合 Nd:YVO4晶體，具有更出色熱傳導性能的復合 Nd:GdVO4晶體更容易獲得高重復頻率激光輸出。實驗裝置示意圖如圖 5 所示。

綜上所述，電光調 Q 激光器獲得高重復頻率激光輸出，其核心部件為電光調 Q 開關。KD*P 電光調Q 開關對應輸出重復頻率往往低于 1 kHz?？s小 LN 電光晶體尺寸可削弱壓電振鈴效應，提高重復頻率。新型電光晶體 RTP、BBO、LGS 的應用，使重復頻率提高至百赫茲量級。光學陶瓷材料能產生較大的二次電光效應，其作為電光調 Q 開關的發展?jié)摿σ膊蝗莺鲆?。電光偏轉調 Q 開關的出現將重復頻率提升至兆赫茲量級，進一步提高了激光器的重復頻率。激光器的重復頻率除了與電光調 Q 器件有關外，還與增益介質有關。具有較短上能級壽命的 Nd:YVO4和 Nd:GdVO4可獲得較高重復頻率激光輸出，Nd:GdVO4晶體優異的熱傳導性能使其在高泵浦功率下更適合在高重頻電光調 Q 下運轉，是一種十分有發展前景和應用潛力的增益介質。

2 電光調 Q 激光器的脈沖寬度

電光調 Q 技術屬于快開關技術，較快的響應速度使其本身可獲得窄脈寬激光輸出。根據ZAYHOWSKI J J 等的電光調 Q 理論[42]可知，腔長和重復頻率會影響激光器的脈沖寬度。在電光調 Q 快開關速度基礎上，通過壓縮腔長、降低重復頻率可獲得窄脈寬激光輸出。為了在高重復頻率條件下亦獲得窄脈寬激光輸出，可利用電光腔倒空調 Q 技術，該電光調 Q 技術輸出脈沖寬度與重復頻率無關。下面從電光調 Q 開關的快開關能力、短腔法和電光腔倒空技術三方面，對高重頻窄脈寬電光調 Q 激光器的發展進行綜述。

2.1 快速電光調 Q 開關

電光調Q開關可以在諧振腔損耗非常大和非常小之間快速轉換，可以在10-8秒內完成一次開關作用，是一種產生窄脈寬激光的有效方法，脈沖寬度在納秒量級，很容易獲得 10 ns 以下的穩定脈沖輸出[12]。

2010 年，唐昊等[25]利用 LD 端面連續泵浦 Nd:YVO4晶體，LGS 普克爾盒作為電光調 Q 開關，設計高效穩定諧振腔，獲得了重復頻率 30 kHz、脈沖寬度 9.1 ns 的激光輸出。

2019 年，胡星等[18]利用 LD 端面連續泵浦 Nd:YVO4晶體，采用 RTP 晶體對作為電光調 Q 元件，通過減小熱效應和模式匹配技術，在重復頻率為 200 kHz 時，獲得了脈沖寬度 9 ns 的高重頻窄脈寬穩定激光輸出。

2020年，趙鑫等[43]利用 LD抽運 Nd:YVO4晶體，由最佳電壓驅動電光普克爾盒，獲得重復頻率1 kHz、脈沖寬度 0.77 ns 的窄脈寬激光輸出。

2.2 短腔法

根據 ZAYHOWSKI J J [42]等的電光調 Q 理論分析可知，當激光晶體、泵浦功率、振蕩激光光斑尺寸和重復頻率確定時，諧振腔長度越短，脈沖寬度越窄[29]。為獲得窄脈寬激光輸出，可通過縮小光學元件的尺寸或者采用退壓式電光調 Q 等方式減少腔內光學元件，進一步壓縮諧振腔腔長，獲得窄脈寬激光輸出。

2010 年，張赟珅等[44]利用 LD 端面泵浦帶有 10°楔角的 Nd:YVO4晶體，采用 LGS 晶體作為電光調Q 元件，獲得效率高、脈寬窄、結構緊湊的小型化激光器。增益介質采用帶有楔角的 Nd:YVO4 晶體代替檢偏器，具有簡化腔內元件、縮短腔長、降低損耗的優點，有利于提高輸出激光的轉換效率和窄脈寬激光輸出性能。實驗最終獲得重復頻率 1 kHz、單脈沖能量 2.2 mJ、脈沖寬度 6.3 ns 的激光輸出。

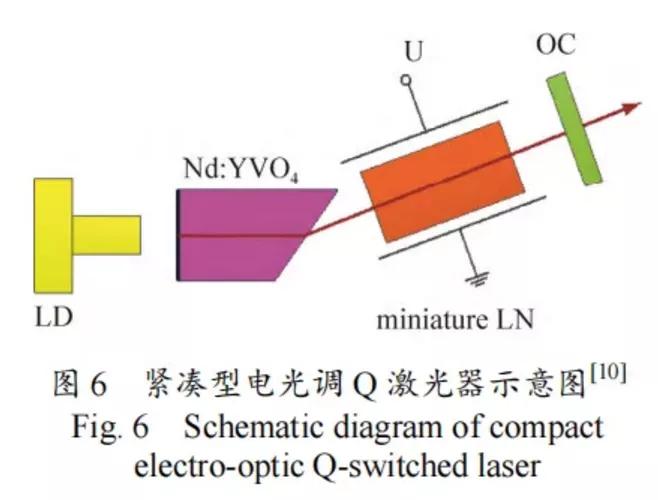

2018 年，商繼芳等[10]研制了一種基于 LN 電光調 Q的高重復頻率窄脈寬短腔激光器。激光增益介質采用具有較大受激發射截面和較短熒光壽命的 Nd:YVO4 晶體，激光晶體泵浦端面鍍有 1 064 nm 全反膜代替后腔鏡，另一端沿布儒斯特角切割代替偏振片，縮短了腔長。采用退壓式電光調 Q 方式，省去了四分之一波片，進一步縮短腔長。設計的激光器諧振腔長度僅為 20 mm，獲得了最大重復頻率 15 kHz、單脈沖能量 238 μJ、脈寬 5.4 ns 的穩定激光輸出。緊湊型電光調 Q 激光器示意圖如圖 6 所示。

電光調 Q 短腔法獲得窄脈寬激光輸出，往往通過增益介質端面鍍膜代替腔鏡和另一端面以布儒斯特角切割代替偏振片來壓縮腔長，采用退壓式電光調 Q 方式則可以省去四分之一波片，進一步壓縮腔長。其中，相比于電光晶體調 Q 方式，采用電光偏轉器調 Q使諧振腔內除偏轉器外，無需增加其他任何腔內元件即可實現調 Q 運轉，有效壓縮腔長，減小插入損耗，易于獲得窄脈寬激光輸出[31]。

2016 年，王旭等[31]利用 LD 連續端面泵浦 Nd:YVO4激光晶體，采用四電極結構 RTP 電光偏轉器作為調 Q 開關獲得窄脈寬激光輸出。當重復頻率為 5 kHz 時，獲得了單脈沖能量 244 μJ、脈沖寬度 1.0 ns的調 Q 脈沖輸出；在重復頻率為 20 kHz 時，獲得了單脈沖能量 134 μJ、脈沖寬度 2.2 ns 的調 Q 脈沖輸出。相比于電光晶體調 Q 激光器，利用電光偏轉器調 Q 縮短了腔長，獲得高重頻窄脈寬激光輸出，使激光器結構更為緊湊。

2.3 電光腔倒空

根據 ZAYHOWSKI J J 等[42]的電光調 Q 理論分析可知，激光脈沖寬度受重復頻率限制，傳統電光調Q 技術獲得激光脈沖寬度隨重復頻率提高而明顯加寬。電光腔倒空技術是一種用于產生高重頻窄脈寬的特殊調 Q 技術。一般電光調 Q 激光器的儲能單元為激光增益介質，而電光腔倒空的儲能單元為諧振腔，使得電光腔倒空激光器獲得激光脈寬與重復頻率無關，只與諧振腔腔長和調 Q 開關速度有關。理論上來說，只要調 Q 開關的開關速度足夠快，電光腔倒空激光器獲得的脈沖寬度就等于振蕩激光在腔內的往返渡越時間[45]。

2006 年，MCDonAGH L 等[46]進行了電光腔倒空技術與傳統電光調 Q 技術的對比實驗。實驗采用888 nm LD 端面泵浦 Nd:YVO4，BBO 作為電光調 Q 開關。采用傳統電光調 Q 技術，脈寬從重復頻率為 20 kHz 條件下的15 ns 變?yōu)橹貜?fù)頻率為 100 kHz 條件下的45 ns；然而，利用電光腔倒空技術在不同重頻下，脈寬穩定在 6±0.2 ns。利用電光腔倒空技術，最終獲得重復頻率 100 kHz、脈寬 6 ns 的激光輸出。

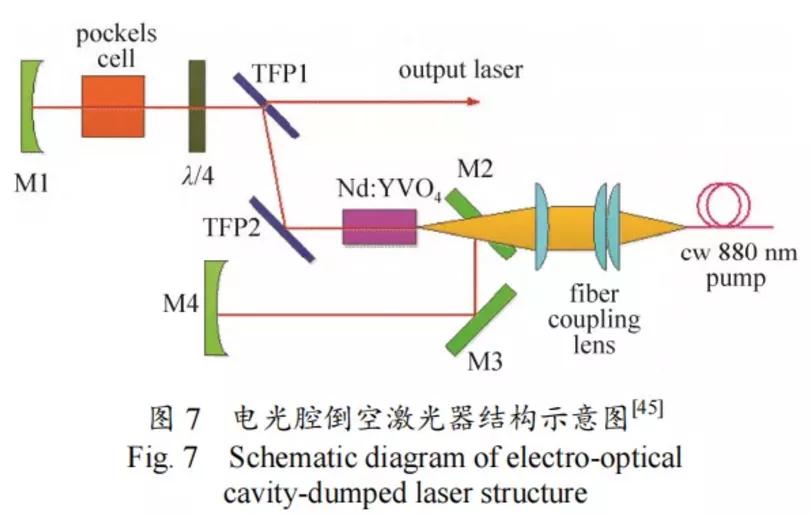

2014 年，石朝輝等[45]利用 LD 輸出880 nm 泵浦波長直接抽運 Nd:YVO4，有效降低晶體的熱效應，采用 BBO 晶體作為電光腔倒空的調 Q 元件。通過優化諧振腔，使激光器在寬泵浦范圍保持穩定，提高泵浦光與振蕩光的模式匹配。在重復頻率為 500 kHz 的條件下，獲得單脈沖能量 20 μJ、脈沖寬度 6 ns 的穩定激光輸出。電光腔倒空激光器結構示意圖如圖 7 所示。

綜上所述，電光調 Q 激光器獲得高重頻窄脈寬激光輸出，在電光調 Q 開關快速關通能力的基礎上，通過壓縮腔長可獲得窄脈寬激光輸出。壓縮腔長往往通過增益介質端面鍍膜代替腔鏡，以及增益介質另一端面以布儒斯特角切割代替偏振片來進行，而采用退壓式電光調 Q 可去除四分之一波片，進一步壓縮腔長。采用電光偏轉器調 Q 使諧振腔內除偏轉器外，無需增加其他任何腔內元件即可實現調 Q 運轉，有效壓縮腔長，減小插入損耗，更容易獲得窄脈寬激光輸出。然而提高重復頻率，脈沖寬度會相應展寬，利用電光腔倒空調 Q 輸出脈沖寬度與重復頻率無關的特性，可獲得更高重復頻率窄脈寬激光輸出。

3 電光調 Q 激光器的單脈沖能量

通過以上介紹，單激光棒電光調 Q 振蕩器可獲得高重頻、窄脈寬激光輸出。然而，此類振蕩器輸出的激光單脈沖能量通常較低，限制了其在許多領域的應用。為了獲得較大單脈沖能量激光輸出，可以在振蕩器內增加增益介質的個數，即在振蕩器內采用雙棒串接技術可提高振蕩器的輸出能量。除此之外，為了獲得大能量激光輸出，在振蕩器外應用主振蕩功率放大技術 MOPA（Master Oscillator Power Amplifier），可獲得高重頻、窄脈寬、大能量激光輸出。下面從雙棒串接技術和主振蕩功率放大技術兩方面，對高重頻大能量電光調 Q 激光器的發展進行綜述。

3.1 雙棒串接技術

由于熱效應導致激光晶體產生折射率梯度的變化，會嚴重影響激光的模式分布和大能量激光輸出。為了獲得高重復頻率、高增益和基橫模輸出，就要避免高泵浦下激光晶體的熱效應。為了降低激光晶體內的熱效應和熱致折射率梯度變化，提高激光的輸出能量，往往在諧振腔內采用多個激光晶體組合，特別是在諧振腔內采用雙棒激光晶體組合獲得大能量激光輸出。在相同泵浦情況下，與單棒激光器相比，雙棒激光器還可擴大穩區范圍[47]。

2014 年，沈兆國等[48]為獲得高重頻窄脈寬大能量激光輸出，采用雙棒串接技術，獲得百瓦量級激光輸出。采用 LD 側面泵浦兩塊完全相同的 Nd:YAG，LN 普克爾盒作為調 Q 元件，獲得重復頻率 10 kHz、脈沖寬度 5 ns、單脈沖能量 24 mJ 的大能量激光輸出。

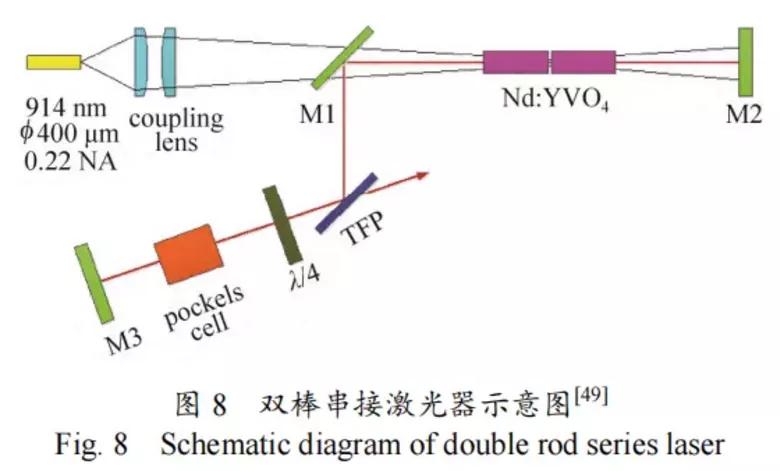

2018 年，周丹丹等[49]采用電光調 Q 技術和雙棒串接結構，利用低吸收系數的 914 nm 泵浦光抽運兩塊 Nd:YVO4晶體，提高了激光器的熱穩定性。在 BBO 晶體作為電光開關、重復頻率為 7 kHz 的條件下，獲得了脈沖寬度 5 ns、單脈沖能量 5 mJ 的穩定脈沖激光輸出。雙棒串接激光器示意圖如圖 8 所示。

3.2 主振蕩功率放大技術

主振蕩功率放大器主要包括兩部分：首先，主振蕩器產生具有高光束質量的種子光源，輸出功率可大可小；然后，經過一級或多級功率放大器，實現對種子光源的高功率放大。因此，采用主振蕩功率放大技術獲得激光輸出，不僅可以保證輸出激光具有較高的光束質量，同時可放大激光輸出能量，即它結合了低功率種子光源的高光束質量和功率放大器的激光能量放大的優點[50]。

3.2.1 固體棒狀放大技術

固體棒狀激光晶體具有良好的均勻性和對稱性，適應于多種泵浦方式，可使泵浦光與振蕩光實現良好的模式匹配，依然是使用最廣泛的增益介質。研究證明，棒狀激光晶體在高效的熱控制情況下，可使激光器獲得高功率、高光束質量的激光輸出[50]。目前，固體棒狀激光晶體依然是主振蕩功率放大器中廣泛應用的增益介質。

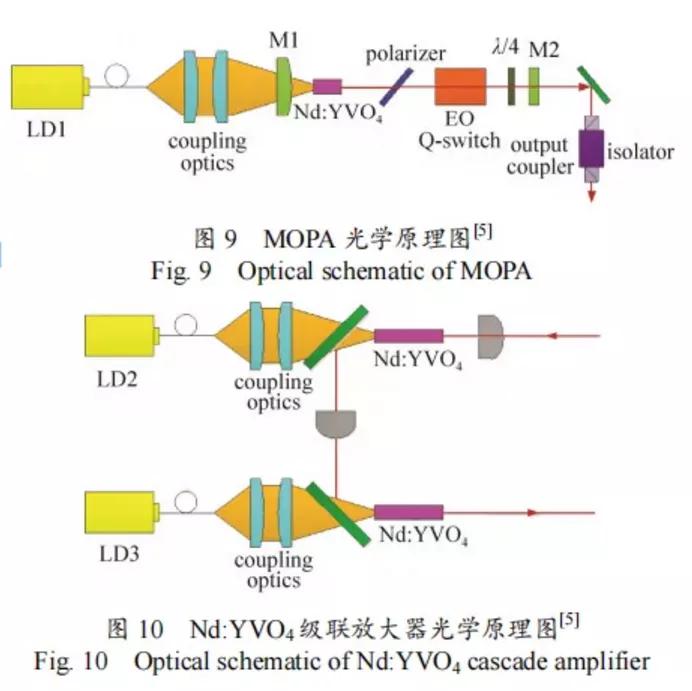

2018 年，陸俊等[5]研制了一臺基于 Nd:YVO4 晶體的高效率、結構緊湊的雙波長激光器。該激光系統采用主振蕩功率放大結構，振蕩級采用 808 nm 端面泵浦 Nd:YVO4，BBO 作為電光調 Q 開關獲得重復頻率 5 kHz、單脈沖能量 400 μJ、脈沖寬度 1.1 ns 的 1 064 nm 基橫模輸出。放大級采用 878.6 nm 直接泵浦 Nd:YVO4 兩級放大，獲得單脈沖能量2.72 mJ、脈沖寬度 1.03 ns 的基頻光輸出。通過LBO腔外倍頻，獲得了重復頻率5 kHz、單脈沖能量 1.54 mJ、脈寬 910 ps 的 532 nm激光和重復頻率5 kHz、單脈沖能量1.18 mJ、脈寬 1.1 ns 的 1 064 nm 激光的雙波長激光脈沖輸出。MOPA 光學原理圖如圖 9 所示。Nd:YVO4 級聯放大器光學原理圖如圖 10所示。

3.2.2 固體板條放大技術

激光器采用固體棒狀主振蕩–功率放大技術，通常在采用單級多通、多級單通、多級多通等多次通過的放大系統中，隨著種子激光功率不斷被放大，其光斑半徑變化較小，導致峰值功率密度不斷增加，過高的激光峰值功率密度容易造成光學元器件的損傷。在激光二極管部分端面泵浦混合腔板條激光器（Innoslab laser）放大技術中，種子激光往返通過板條放大增益介質，在激光能量被放大的同時，激光光斑尺寸同樣被放大，使激光在放大過程中峰值功率密度不至于過高而導致光學元器件損傷。由振蕩器輸出的高重頻、低能量種子激光，經過設計合理的結構，利用 Innoslab 激光放大技術可獲得大能量激光輸出[51]。

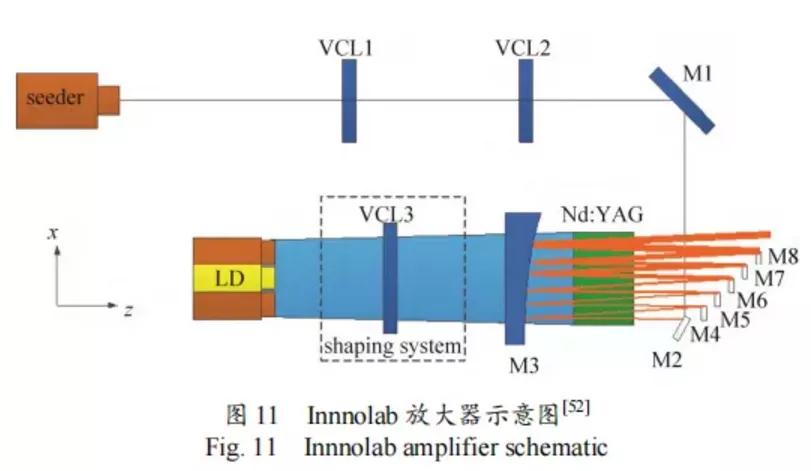

2017 年，毛葉飛等[52]采用 Innoslab 激光放大技術獲得重復頻率 5 kHz、單脈沖能量 25 mJ、脈沖寬度 3 ns 的激光輸出。種子源為電光調 Q Nd:YVO4激光器，獲得重復頻率 5 kHz、單脈沖能量 0.3 mJ 的種子光。放大級采用摻雜濃度為 0.6%的 Nd:YAG 板條晶體，尺寸為 40 mm×14 mm×1 mm。種子激光經過 12 程放大，最終獲得單脈沖能量 25 mJ、輸出功率 125 W 的放大激光輸出。Innnolab 放大器示意圖如圖 11 所示。

2020 年，JAVED F 等[53]報道了一臺高平均功率、高重頻、窄脈寬的激光器。種子源為電光調Q Nd:YVO4激光器，獲得重復頻率 100 kHz、單脈沖能量 400 μJ、平均功率 40 W 的種子光。采用Innoslab 放大技術，放大級增益介質為摻雜濃度 0.6%的 Nd:YAG板條晶體，尺寸為 40 mm×14 mm×1.4 mm。放大級通過七通放大將種子光有效放大，最終獲得重復頻率100 kHz、單脈沖能量 2.1 mJ、輸出功率 210 W 的放大激光輸出。

綜上所述，電光調 Q 激光器要獲得高重頻大能量激光輸出，主要通過增加振蕩器內的增益介質數量，或者在振蕩器外采用主振蕩功率放大技術來實現。雙棒串接結構可以有效降低激光晶體內的熱效應，提高激光脈沖能量輸出。在此基礎上，若泵浦方式采用帶內直接泵浦，雙棒激光晶體采用鍵合晶體，將進一步降低激光晶體的熱負荷，獲得大能量激光輸出。采用主振蕩功率放大技術是獲取大能量激光輸出的有效手段，固體棒狀放大技術是主振蕩功率放大技術的經典方式。為了防止放大激光峰值功率密度過高導致光學元件損壞，固體板條放大技術應運而生，進一步提高了激光器的輸出能量。

4 結束語

全固態高重頻電光調 Q 激光器是固體激光器的一個重要分支，具有遠大的發展前景和無窮的應用潛力。據目前報道的激光器指標參數，電光晶體調 Q 激光器的重復頻率已達百赫茲量級。隨著電光晶體性能的逐漸完善，預期激光器的重復頻率會有更大的提高。電光偏轉器調 Q 激光器使重復頻率提高至兆赫茲量級，但是國內電光偏轉器發展還不夠成熟，獲得的重復頻率低于國外指標。除了電光調 Q 元件外，增益介質亦會影響激光器的重復頻率。目前，全固態高重頻電光調 Q 激光器主要采用 LD 端面泵浦Nd:YVO4，而 Nd:GdVO4同樣具有較短的上能級壽命，并且熱傳導特性優于 Nd:YVO4，因此將來有可能超越 Nd:YVO4成為高重頻電光調 Q 的主要增益介質。電光調 Q 開關的快速響應速度使其可獲得納秒級窄脈寬激光輸出，采用短腔法可進一步壓窄脈寬，但是脈沖寬度隨重復頻率的提高會相應展寬。而采用電光腔倒空調 Q 技術則可以在高重復頻率下獲得窄脈寬激光輸出，脈沖寬度與重復頻率無關。單棒電光調 Q 振蕩器可獲得高重頻窄脈寬激光輸出，但由于其對超短諧振腔及優異光束質量的依賴，由振蕩器輸出的單脈沖能量通常較低，為微焦量級。為了獲得大能量激光輸出，通過振蕩器內雙晶體棒串接或者振蕩器外采用主振蕩功率放大技術，可獲得毫焦量級的大能量激光輸出。為了獲得穩定高重頻窄脈寬大能量激光輸出，除了采用必要的結構或者激光放大方式之外，對增益介質的材料特性、光學元件的損傷閾值等有了更高的要求。隨著電光調 Q 元件可靠性技術不斷提高、增益介質制備技術不斷成熟、相關科學研究的不斷深入與工業技術的不斷發展，全固態電光調 Q 激光器憑借其輸出重復頻率高、脈沖寬度窄、單脈沖能量大的優勢，將廣泛應用于激光雷達、激光測距、激光精密加工和光通信等眾多領域。
