激光焊接因其局部加熱、精密加工、非接觸性加熱等優點被越來越廣泛地應用在醫療器械的各個領域。

與其他常用的焊接技術相比，激光焊接技術幾乎不產生焊渣和碎屑，而且焊接過程中不需要添加任何粘合劑，因而可在潔凈室中完成整個焊接工作。激光焊接技術大大地促進了醫療器械的發展，比如有源植入式醫療器械的外殼封裝、心臟支架的不透射線標記、耳垢防護器、球囊導管等均離不開激光焊接的使用。

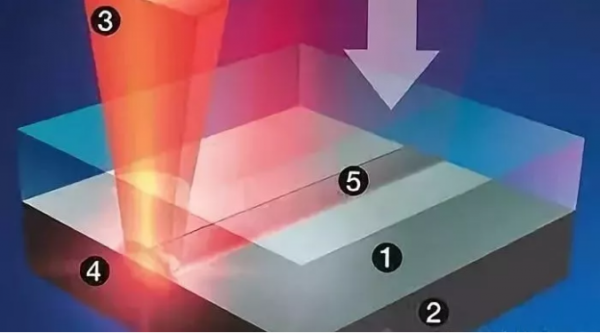

激光焊接是利用高能量密度的激光束作為熱源的一種焊接方法，即激光輻射加熱工件表面，表面熱量通過熱傳導向內部擴散，使工件熔化，形成特定的熔池。如下圖所示，激光束通過上層透光材料，然后被下層材料吸收，激光能量被吸收后轉換為熱能，由于兩層材料被壓在一起，熱能從吸收層傳導到透光層上，使得兩層材料熔化并結合。

塑料激光透射焊接原理

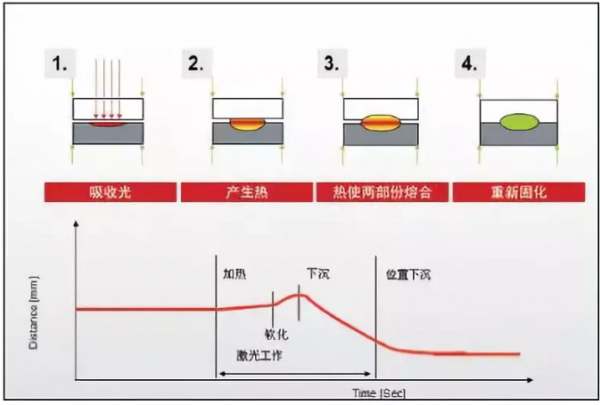

同時由于材料本身的熱膨脹擴張產生內部壓力，內部壓力與外部壓力共同作用確保了兩部分的堅固焊接。以上兩圖直觀地說明了塑料激光焊接的原理與過程。

可見激光光束的能量必須被塑料吸收，才能達到良好焊接效果，因此塑料激光焊接一般采用半導體激光。另外，并不是所有塑料都能用激光焊接焊接。塑料可區分為熱固性與熱塑性兩類。其中熱固性塑料不具有重復成型性，也不能焊接，而熱塑性塑料再加熱后又會熔化（即可運用加熱及冷卻，使其產生可逆變化），是所謂的物理變化，因此具有可焊接性。

塑料焊接過程中常用的是二極管激光器或半導體激光器。光束處于近紅外區域，并且光束波長在400～1,100μm，可以通過光纖傳輸，在這個范圍內的激光束可以被大多數的塑料所吸收。二極管激光焊接系統緊湊，并且激光器還可以達到更高級別的功率。激光的波長可以根據特殊要求來設計。半導體激光器的波長一般是808～980μm。半導體激光器投資成本小，體積小，效率高。

熱塑性塑料包含無定形塑料和半晶性塑料。能夠被激光焊接的塑料均屬于熱塑性塑料。理論上，所有熱塑性塑料都能夠被激光焊接。

塑料激光焊接技術對被焊接塑料的要求為：在熱作用區內的材料，要求對激光光波的吸收性好；不屬于熱作用區部分的材料，則要求對光波的透過性好，尤其在對兩件薄塑料件進行疊焊時更是如此。一般向熱作用區塑料中添加吸收劑可以達到目的。

吸收劑的應用是塑料激光焊接工藝中非常重要的工藝。塑料激光焊接的本質是將熱作用區的待焊接塑料融化，隨后冷卻自然實現塑料件的接合。讓塑料融化需要使塑料件吸收足夠的激光能量。

通常理想的吸收劑是碳黑，碳黑能夠?qū)⒓t外波長的激光能量基本全部吸收，從而大大提高塑料的熱吸收效果，使得熱作用區的材料融化得更快、效果更好。一些其他顏色的染料，也能夠起到相同的吸收光波的效果。

一是直接向待焊接材料中滲入吸收劑，這樣應該將滲過吸收劑的塑料件放在下面，而把沒有滲吸收劑的塑料件放在上面，讓激光光波通過；

二是向塑料件待焊接的表面滲吸收劑，這樣只有被滲透了吸收劑的一部分塑料將成為熱作用區而被融化；

三是在兩塊待焊接塑料件的接觸處噴涂上或者印刷上吸收劑。

與金屬焊接不同，塑料激光焊接需要的激光功率并不是越大越好。焊接激光功率越大，塑料件上的熱作用區就越大、越深，將導致材料過熱、變形、甚至損壞。應該根據需要融化的深度來選擇激光功率。

塑料激光焊接的速度比較快，一般得到1mm厚焊縫的焊接速度可達20m/min；而采用高功率的CO2激光器焊接塑料薄膜，最高速度可以達到750m/min。

隨著塑料材料在醫療器械領域廣泛應用，新型的塑料生產及加工工藝也層出不窮，激光焊接作為其中的一種，因其無污染、非接觸性、無縫連接等優點受到該行業的廣泛關注。

耳垢防護器

助聽器越來越趨于小型化，從而為用戶提供更小、更舒適、肉眼不可見的助聽器。當今典型的ITE助聽器只有小指尖那樣大小。但是所有助聽器都面臨著一個大問題：耳道內產生的耳蠟（也稱耳垢）對聲音輸出區域造成污染。為了保證助聽器可以發揮其可靠功能，有必要在其聲音輸出的位置提供防護措施。

Phonak新型“智能護衛”的耳垢防護中，采用的方法是在微小的墊圈上焊接了一種極薄的具有高彈性的隔膜，它能有效地隔斷耳垢進入助聽器，此類焊接技術是瑞士萊丹科技公司開發的激光掩膜焊接工藝使這一高精度的連接工藝成為可能。整個耳垢防護器的大小只有幾個毫米，需要將一個隔膜焊接到一個大約3mm大小的墊圈上，墊圈采用熱塑材料制成。

（圖片來源：萊丹塑料焊接技術（上海）有限公司，以上圖片均源自該公司）
