供稿/秦占陽（廣東粵港澳大灣區硬科技創新研究院）

隨著高功率半導體激光器器件封裝技術朝多芯片組和表面貼裝技術發展，現有的封裝材料已經不能滿足日益發展的激光器封裝襯底需求，需要高導熱率，熱膨脹系數與SI或GaAs芯片匹配的封裝襯底，避免芯片熱應力損傷，要有足夠的輕度，目前已投入使用的陶瓷封裝材料有AL2O3，ALN、BeO、SiC等，相比之下，性能更優異的金屬復合材料能很好的解決高功率、高亮度激光器的封裝問題，例如CUW，金剛石銅等，開發更好的封裝襯底材料顯得尤為重要。

目前封裝工藝主要是用焊料片和襯底焊接芯片，容易造成焊料溢出，空洞等問題，導致激光器由于焊接不良失效；表面功能薄膜技術解決芯片與襯底的焊接問題，降低了封裝難度，提高激光器的電光轉換效率，從而提高激光器的成品率和可靠性。

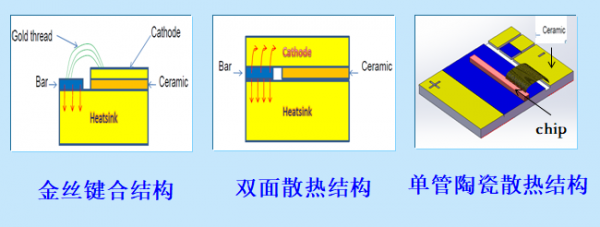

常見的高功率激光器封裝中的submount/heat spreader是芯片下面重要的封裝材料（圖1 高功率半導體激光器器件封裝結構）。一般對于submount/heat spreader 來說，典型的尺寸大小為11x2x0.3除卻其表面的粗糙度要求一般小于0.05微米，平行度小于5微米。而最難的還是緊挨芯片發光面的棱邊R小于1微米，且棱邊上不能有任何凸起（圖2 金錫膜層銅鎢）。眾所周知，一般散熱材料一般為銅、cuw等軟質材料，這個看起來簡單的材料不是一般的精密加工技術所能解決，目前中科源升團隊對此已有相應的超精密加工方案來解決，但后續還需要提升效率。

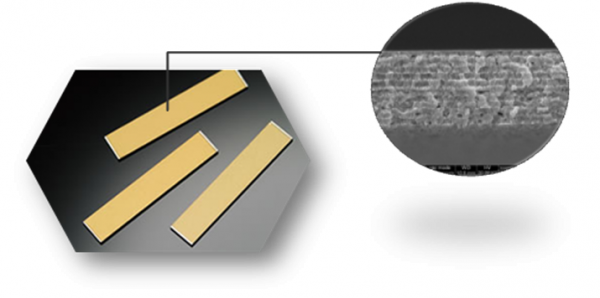

圖2：金錫膜層銅鎢

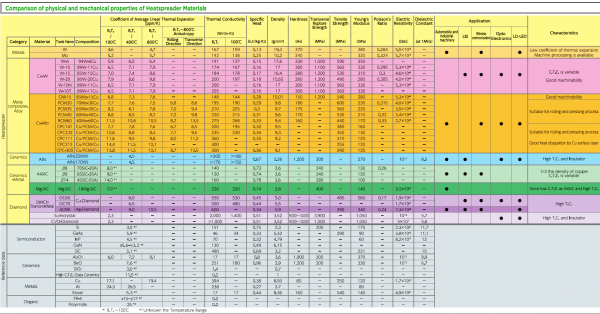

由于現在電子系統集成度越來越高，隨之帶來的就是電子封裝中出現的熱匹配、熱應力、熱疲勞、熱失效等問題。對此，中科源升技術團隊有相應成熟的熱管理技術解決方案。由于各種電子材料的熱膨脹系數（CTE）不同（圖3 材料特性參數），從而根據數值分析仿真根據客戶的應用定制不同的復合功能膜層，以滿足高功率半導體激光器器件封裝的需求。

高功率半導體激光器封裝材料制備主要有三大核心技術：材料設計、制備工藝技術和表面功能覆膜技術。材料設計主要對封裝材料的組份、形狀、摻雜濃度和厚度等關鍵尺寸參數進行綜合設計，精細化封裝材料制備工藝是確保材料特性，從而保證激光器性能的關鍵工藝的不穩定性以及工藝中引入的雜質和缺陷是制約影響高功率器件性能的主要因素。制備工藝技術主要是開發精細化、與芯片匹配的熱膨脹系數、高的熱導率的材料加工工藝技術。開發銅鎢、鉬銅、碳化硅和金剛石銅的加工工藝。加工工藝主要包括毛料開粗加工、分片加工、鏡面加工等工藝技術，制備出成品率高、缺陷少的高功率器件封裝材料。封裝材料表面功能覆膜技術主要對封裝材料的表面金屬膜層進行綜合設計和工藝研究，主要目的是解決激光芯片的焊接空洞和激光器散熱問題，實現器件高的電光轉換效率。高的電光轉換效率可以有效減少有源區產生的廢熱，提高器件高功率工作時的壽命和可靠性。

長期以來國內高功率半導體器件企業封裝材料都依賴于國外進口，這樣一來導致產品成本居高不下，近2年間國內已經涌現出幾家可以做到與國外封裝材料同等質量而且價格低的本土企業。西安中科源升機電科技有限公司自2017年3月成立以來，依托西安光學精密機械研究所專業的技術及管理團隊，致力于高功率半導體激光器器件封裝材料的研究，目前已經開發出幾十種不同規格的封裝熱沉材料，已經取得了國內幾家高功率半導體激光器器件企業的認可。

現代電子信息技術的飛速發展，電子產品向小型化、便攜化、多功能化方向發展。電子封裝材料和技術使電子器件最終成為有功能的產品。現已研發出多種新型封裝材料、技術和工藝。電子封裝正在與電子設計和制造一起，共同推動著信息化社會的發展。在軍事、航空航天和高端民用電子器件等領域，未來的金屬基封裝材 料將朝著高性能、低成本、低密度和集成化的方向發展．輕質、高導熱和 CTE匹配的CUW、SiAl、SiC、Al合金將有很好的前景。
