批量生產的增材制造零件在汽車工業中已有出現，比如寶馬i8Roadster跑車中的車頂鋁制支架，這是3D打印金屬零件應用于量產汽車的首個案例。為了提高傳統燃油汽車的燃油效率和電動汽車的續航能力，汽車零部件的輕量化趨勢已經非常明顯了，用3D打印技術代替?zhèn)鹘y(tǒng)的制造工藝，把零件結構做進一步優化，這是目前受到制造商青睞的輕量化設計理念。

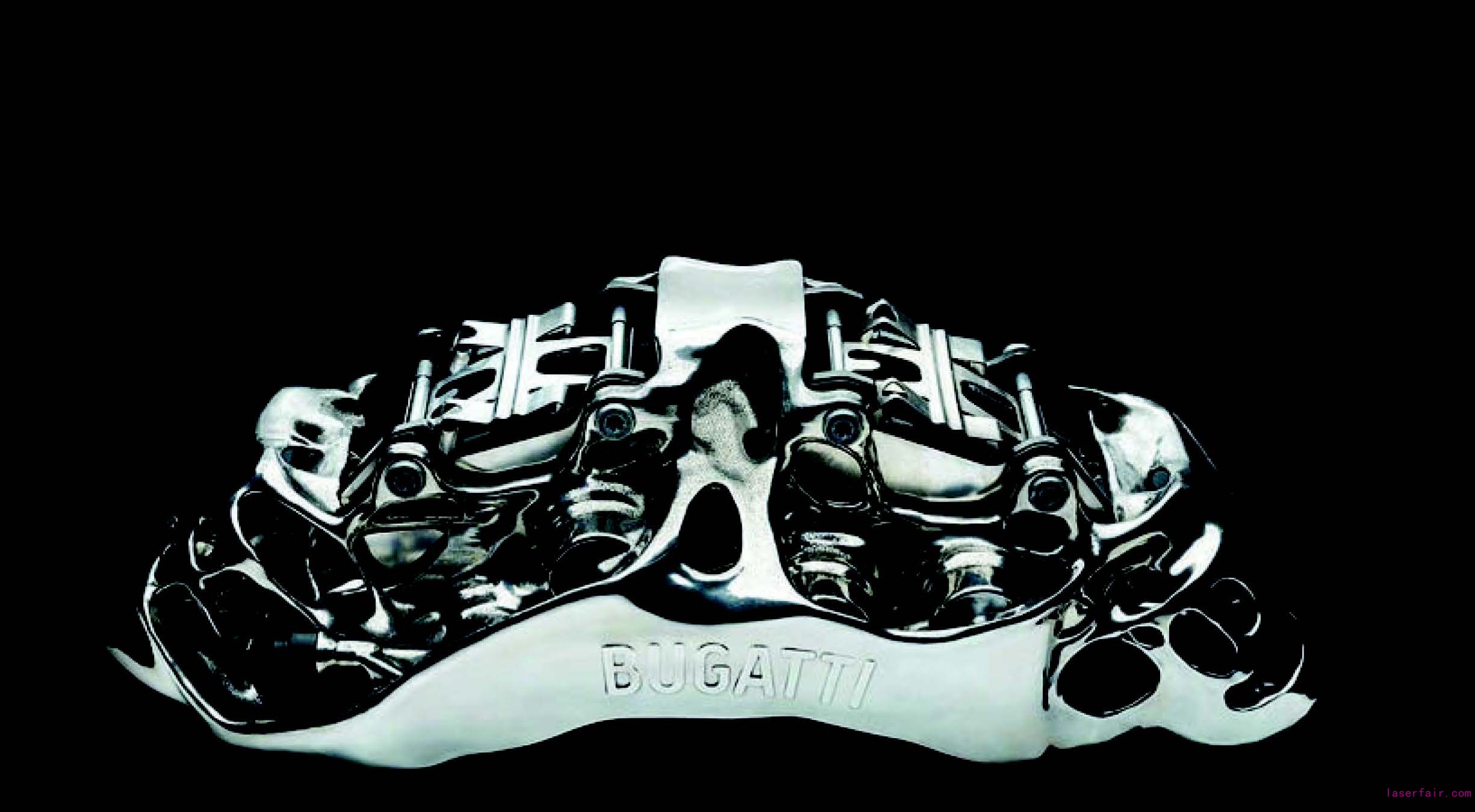

布加迪Chiron跑車中的3D打印鈦合金制動鉗。布加迪原來是一家法國公司，如今是德國大眾汽車集團旗下的豪華汽車品牌。圖片中的制動鉗原先是用鋁合金鍛造而成的。Ti6AI4V3D打印版本的零件較之前的版本重量減輕了約40%，而且相當堅固。在該零件上施加125kg/mm2的力，材料也不會出現裂紋。當Chiron跑車以每小時400公里的最高速度行駛時，制動系統會在9秒鐘內讓車輛停下來。該零件重量為2.9kg，使用SLMSolutions公司出品的四激光頭500型打印機生產，耗時約為45小時。（圖片來源：布加迪公司）

輕量化趨勢

nTopology公司的首席應用工程師JonathanHarris強調了輕量化設計對汽車工業發展所起的關鍵作用?！案玫男阅?、更優的燃油經濟性、更高的安全性、更低的排放量，以及它們之間的綜合耦合效應，正激勵汽車制造商將輕量化設計推向新的高度?！?/p>

nTopology是一家來自紐約的軟件開發商，該公司推出了一款輕量化設計軟件工具包，工具包中集成了多種最新的CAD技術，包括零件合并、保形肋板結構生成、晶格結構生成、拓?fù)鋬?yōu)化，設計人員可以利用這些工具進一步減輕零件重量。通過拓?fù)鋬?yōu)化技術，可以將載荷均勻分布到整個零件上，從而把所需的材料量降至最低。通過這種設計技術創建的零件，會呈現出不同尋常的、類似于有機體的結構樣貌。

傳統制造工藝面對復雜形狀零部件的生產制造常常力不從心，這就給3D打印技術發揮優勢提供了機會。

“增材制造技術讓設計工程師在零件結構的把握上，獲得了更大的主動權和自由度，也就是說只要是能在計算機上創建出結構，都能得到3D打印的實物，設計師再也不需要考慮零件的鑄造工藝性是不是好，能不能在五軸機床上加工出來了?！盚arris說道。

輕量化設計為供應鏈助力

為了達到燃油經濟性標準、實現可持續發展目標，零件的輕量化設計往往比重新開發電機或電池更可行，SLMSolutions公司的首席現場應用工程師KyleAdams表示。

Adams指出，經過輕量化設計后，除了整車重量減輕外，單個零件從生產地到組裝地的運輸成本也降低了。

“通過將四個或五個零件合并成一個零件，可以使供應鏈更加緊湊，原因在于無需將五個或六個來源不同的零件運送到同一處工廠，再組裝成一個組件，”Adams說道，“這意味著一次運輸?shù)牧慵?shù)量變多了，或者說，如果每次運輸?shù)牧慵?shù)量相同的話，貨車的載重變輕了?！?/p>

增材制造的劣勢

盡管優勢明顯，但增材制造的金屬零件距離在汽車工業中的大范圍普及和應用，還有很長的路要走。增材制造工藝過程過于耗時并且費用昂貴，并不能適應大規模工業生產的需求。

“3D打印零件的成本取決于其制造速度，”Adams說道，“比如對于豐田公司來說，每年要完成的凱美瑞（Camry）汽車的產量為50,000臺，目前市面上任何3D打印設備，在面對這一數字時都無能為力。因此盡管3D打印在輕量化零件的制造方面優勢明顯，但是生產效率的瓶頸不打破，它的普及就是一紙空談?！?/p>

另一個受限因素在于零件的尺寸。Adams表示：“車輛上大多數可以用3D打印出來的零件尺寸都很小，比如安全帶支架，對于這些小尺寸零件，輕量化設計的優勢其實并不明顯?！?/p>

輕量化優勢明顯的零件，也就是最適合用3D打印技術生產的零件，包括車輪、制動器和懸架組件。Adams指出：“由于汽車的驅動力直接作用于車輪，因此即使只減輕幾克的車輪重量，效果可能比減輕幾磅的車身重量還要好?！?/p>

但是，市場上能制造此類大型零件的3D打印設備往往少之又少，即使找到了合適的設備，打印所花費時長也讓人望而卻步。相信隨著增材制造技術的發展，更大型、功能更強的3D打印設備會不斷涌現，到時會有越來越多的汽車制造商，選擇以3D打印的方式生產全尺寸金屬零件，并從中獲益。

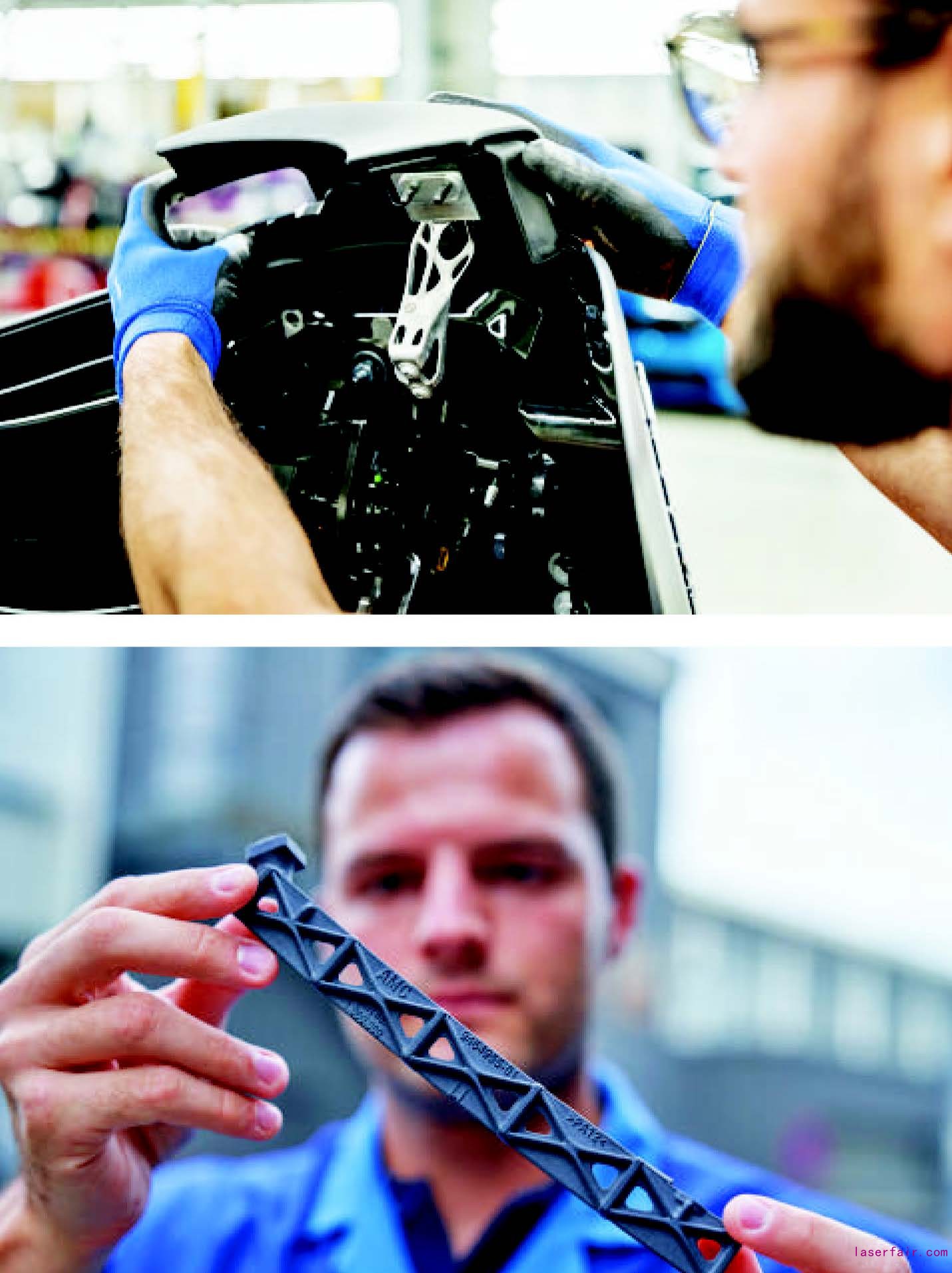

2010年，寶馬集團首次使用了3D打印技術來制造塑料和金屬汽車零件。2018年，寶馬集團第一次將3D打印的金屬零件用于量產的i8Roadster跑車中。該零件是一個鋁合金支架，其作用是將車頂篷機構連接到車體上，制造工藝為選擇性激光熔化（SLM）。3D打印的零件比之前的設計重量減輕了44%。批量生產的第二個3D打印零件是下方照片中的窗戶導軌。（圖片來源：寶馬汽車集團）

“采用大型、快速的3D打印設備，目前零件的制造時間為1~2天，零件的重量可減少30%。相應地，它的綜合性能會提高30%，可以說減輕重量就等同于獲得價值?！盇dams解釋道。

影響增材制造在汽車工業中的普及程度的另一個因素是，需要對3D打印零件進行驗證。

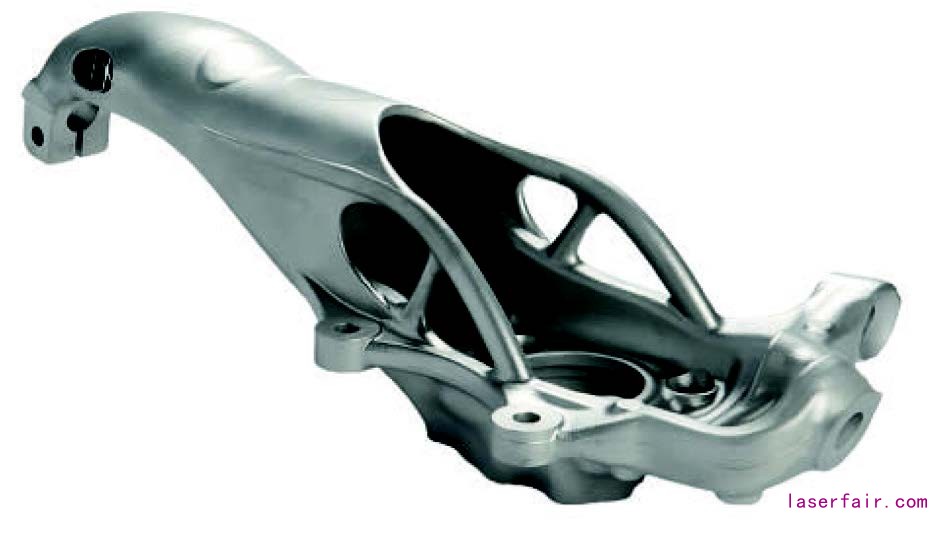

圖片中的3D打印的轉向節長約600mm，是在SLM500型金屬3D打印機上制造出來的。它的制造者為德西福格汽車零部件集團，該公司表示與傳統的鍛造零件相比，3D打印的零件重量減輕了40%，制造時間約為55小時。（圖片來源：德西福格汽車零部件集團）

“汽車制造商每天要重復生產成百上千輛汽車和卡車，并且實際生產中的各個可變參數都與每一輛汽車的安全系數直接關聯的?！北泵繱pee3D公司的密歇根州BentonHarbor區域副總裁兼總經理BruceColter說道。

“通過計算機生成設計技術，會激發出許多新的輕量化的想法，經過輕量化優化的零件通常只能通過增材制造的方法生產出來，”Colter說道，“但是，這些零件在實際生產中的可重復性常常存疑，并且其在使用階段的安全系數也很難通過生產參數來界定?！?/p>

nTopology公司的首席應用工程師JonathanHarris隨后表示：“如果您購買了用于制造支架的金屬塊，然后對其進行加工，金屬的剛性和抗壓特性并不會發生改變。但是，增材制造的工藝方法是在加工金屬件的同時制造支架成品，因此，金屬材料本身的特性就很難在成品出品之前被表征出來。”

“汽車制造商是無法接受將一個不確定的零件裝到汽車上的，因?yàn)橐淮握倩厥录?huì)導致數百萬美元的損失，并且會直接影響消費者對品牌的信任度，這會給公司造成更大的損失，”Harris說道。

增材制造在汽車工業的未來

汽車技術的最高水準無疑體現在賽車和限量版概念車上。之后，這些先進的技術將逐步滲透到大眾消費的汽車市場中。

“金屬增材制造和輕量化設計，無疑是屬于第一梯隊的汽車技術，”Adams說道，“高端汽車供應商已經開始應用這些技術了，誰能預測五到十年之后，這些技術不會被推廣到每一輛汽車中？”

他補充道，盡管3D打印設備本身不便宜，但隨著打印的速度越來越快，3D打印零件的成本肯定會越來越低。

“在兩三年內，增材制造設備將會具備大批量生產小型零件的能力，之后在很短的時間內，也會具備生產大型零件的能力。無論是轉向支架還是提增效閥門，相信那時每輛車上都或多或少會裝有3D打印而成的零件?！盇dams說道。
