前 言

超快激光是精密加工領域新一代主流技術:超快激光器是指輸出激光的脈沖寬度在皮秒(10-12秒)級別、或小于皮秒級別的脈沖激光器，根據輸出激光的脈寬不同，超快激光器又可分為皮秒激光器、飛秒激光器、阿秒激光器等。

超快激光是能量激光領域最重要的技術方向之一，作為一種新興的材料加工技術手段，在加工精度方面有著顯著優勢。隨著技術的逐漸成熟和成本不斷下降，超快激光市場有望在未來幾年迎來爆發。

本報告旨在為投資者詳解激光加工領域另一個重要發展方向-超快激光，包括其技術特點、目前的發展階段、技術方向、及投資機會等。

超快激光:工程頂端，科學前沿

什么是超快激光

超快激光器是指輸出激光的脈寬在皮秒(10-12秒)級別或小于皮秒級別的脈沖激光器，是激光器按照能量輸出波形進行分類的一種。

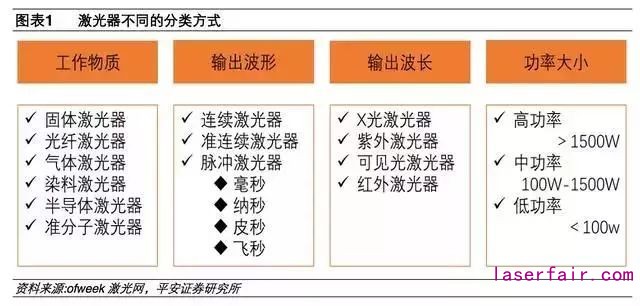

激光器有多種分類方法，其中最常用的分類方法有四種，包括以工作物質分類、以能量輸出波形(工作方式)分類、以輸出波長(顏色)分類、以功率大小分類等。

廣告股市最新傳奇人物：8年3萬炒成40億身家！核心秘訣獨家解密其中，按照能量輸出波形，激光器可以分為連續激光器、脈沖激光器、和準連續激光器。

1

連續激光器

在工作時間內連續輸出穩定能量波形的激光器，其特點是功率較高，能夠加工體積大、熔點高的材料，如金屬板材等。

2

脈沖激光器

以脈沖形式輸出能量，根據脈沖寬度，脈沖激光器可進一步分為毫秒激光器、微秒激光器、納秒機關器、皮秒激光器、飛秒激光器、及阿秒激光器等;

例如，如果一臺脈沖激光器所輸出激光的脈寬在1-1000ns之間，我們稱之為納秒激光器，以此類推;我們將皮秒激光器、飛秒激光器、及阿秒激光器等，稱作超快激光器。

脈沖激光器的功率遠低于連續激光器，但加工精度高于連續激光器，且一般情況下，脈寬越窄，加工精度越高。

3

準連續激光器

介于連續激光器和脈沖激光器之間，可以在一定周期內重復輸出比較高能量的激光，理論上來說也是一種脈沖激光器。

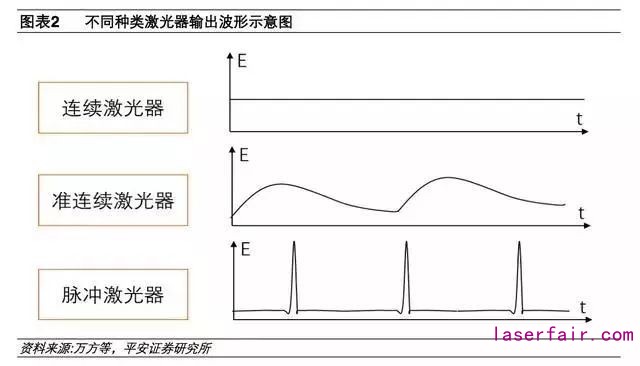

以上三種激光器的能量輸出波形，也可以用“占空比”這個參數來描述，對于激光器來說，占空比可解釋為在一個脈沖循環內，有激光能量輸出的時間相對于總時間所占的比例。

連續激光器占空比(=1)>準連續激光器占空比>脈沖激光器占空比。一般情況下，脈沖激光的脈寬越窄，占空比越低，見圖表2所示。

在材料加工領域，最初脈沖激光器是連續激光器的過渡產品，這是由于早期受到核心元器件的承受能力、工藝水平等因素的影響，連續激光器的輸出功率不可能很高，無法將材料加熱到熔點以上從而達到加工的目的;若通過一定的技術手段，使激光的輸出能量集中在單個脈沖上，這樣雖然激光器的總功率沒有發生變化，但在脈沖發生的時間點上的瞬時功率卻大大提高，滿足了材料加工的訴求。

后來連續激光器技術逐漸成熟，人們發現脈沖激光在加工精度上有很大的優勢，這主要由于脈沖激光對材料的熱效應更小，且激光脈寬越窄，熱影響越小，加工材料邊緣越平整(對應的加工精度越高)。

廣告無論頭發多么稀疏，睡前抹一抹它，密發瘋長，不再為脫發而困擾超快激光器也被稱作“超強超短脈沖激光器”、“超短脈沖激光器”等，但我們更愿意稱之為“超快激光器”，是因?yàn)檫@個定義與“超快現象”有關。

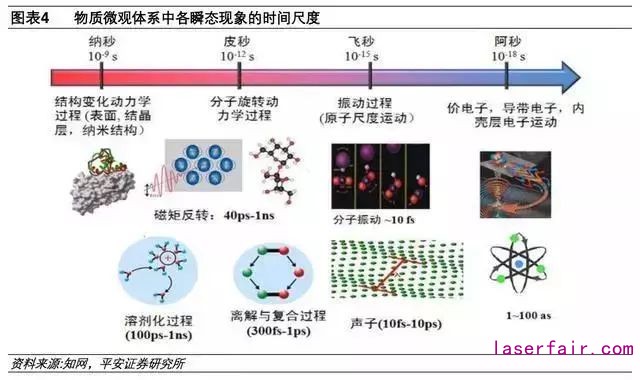

超快現象是指發生在物質微觀體系中快速變化的物理、化學或生物過程中的一種現象:

在原子分子體系中，原子及分子自身運動的時間尺度大約在皮秒到飛秒量級，如分子轉動的周期在皮秒量級，振動的周期約在飛秒量級;

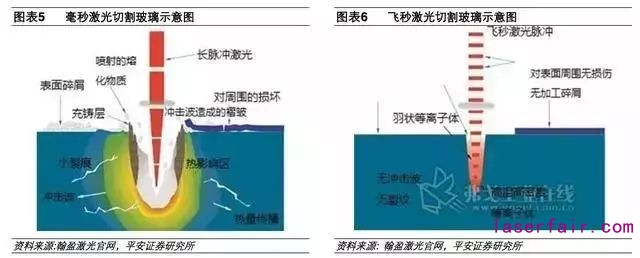

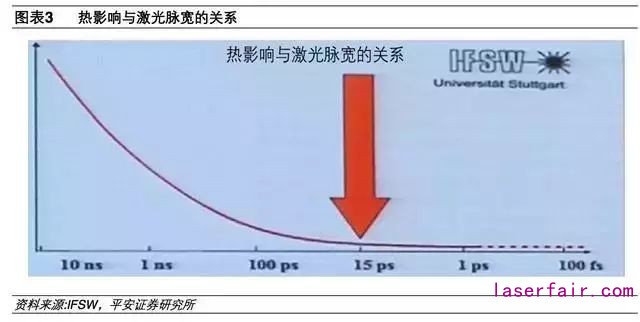

當激光脈沖脈寬達到皮秒或飛秒級別，可以在很大程度上避免對分子整體熱運動的影響(分子熱運動是物質溫度的微觀本質)，而在分子震動的時間尺度上對物質產生影響，使得在達到加工目的的同時，熱效應大大降低。

與納秒及毫秒激光器相比，超快激光器雖然整體功率更低，但由于其直接作用于材料分子震動的時間尺度，在真正意義上實現了“冷加工”，因此加工精度大大提高。

從用途來看，高功率連續激光器和超快激光器幾乎不存在相互替代的關系，它們一個像板斧一個像鑷子，尺寸各有短長。

非超快脈沖激光器的下游應用與連續激光器和超快激光器都分別有一些重合，從實際結果來看，同一用途下，其功率不如連續激光器，精度不如超快激光器，比較突出的是性價比。

尤其是納秒紫外激光器，雖然其脈寬沒有達到皮秒級別，但加工精度較其他顏色的納秒激光器有較大提升，已比較廣泛的應用于3C產品的加工制造，與超快激光器下游應用重疊度較大。未來隨著超快激光器成本下降，可能會侵占納秒紫外的市場。

超快激光技術有著很高的技術門檻

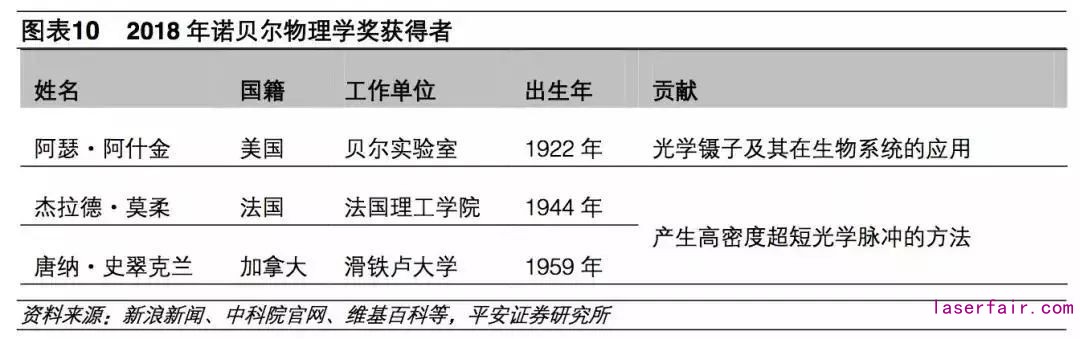

2018年10月2日，瑞典皇家科學院在宣布，美國科學家亞瑟·阿斯金(ArthurAshkin)、法國科學家杰哈?莫羅(GérardMourou)和加拿大科學家唐娜·斯特里克蘭(DonnaStricklan)獲得2018年諾貝爾物理學獎。

其中GérardMourou和DonnaStricklan二人獲獎的理由是發明了激光的啁啾脈沖放大技術(ChirpedPulseAmplification，CPA)，這種技術目前已經被普遍應用于超快脈沖激光系統。

兩位科學家獲獎也使得越來越多的人開始接觸并了解超快激光的概念。

CPA技術的發明是超快激光發展的里程碑。1960年代，調Q和鎖模技術相繼出現，并被應用于提高脈沖激光器的能量峰值，后來自鎖模技術也被提出，脈沖激光器一度進入了快速發展階段。

不過利用調Q和鎖模技術得到的脈能量沖峰值，受到激光元器件自身承受能力的限制，這導致到1980年代，脈沖激光器的脈沖功率提高遇到了瓶頸。

目前調Q技術和鎖模技術已廣泛的應用到工業激光器中，但比較難以穩定的獲得飛秒及以上級別的脈沖激光。

市面上基于調Q技術和鎖模技術的脈沖激光器已經比較多，無論是固體激光器、氣體激光器(CO2激光器)、還是光纖激光器等，對這兩種技術的應用都已比較成熟。

相干、通快、光譜物理、IPG、銳科激光、創鑫激光、杰普特等國內外激光器，均有眾多型號的調Q+鎖模的脈沖激光器產品，這些激光器多為納秒或毫秒激光器。

1980年代CPA(啁啾)技術的發明，使脈沖激光器突破了脈沖峰值功率的瓶頸，脈沖激光真正進入了超快激光的時代，這也是目前超快激光器中應用最多的技術。

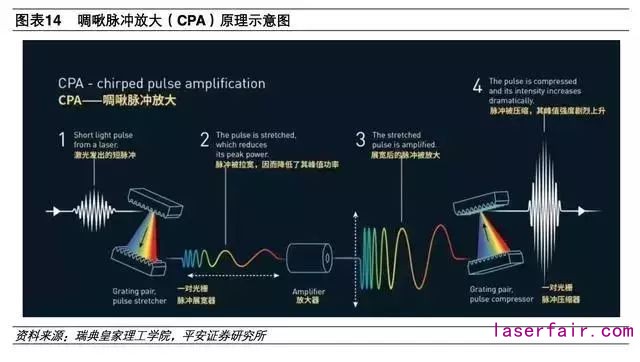

CPA技術的基本原理是先利用一對光柵將初始脈沖激光拉寬，利用放大器把拉寬的激光放大，最后使用另一對光柵將激光脈沖壓縮，得到瞬時的高功率。

從CPA技術發明至今，人們已經將激光脈沖的強度和峰值功率提高了7-8個數量級，目前基于CPA技術的超快激光器的峰值功率已經可以達到1015W級別。

高峰值、高頻率、高功率仍是超快激光未來發展的主要方向。

應用場景越來越多，市場爆發在不遠將來

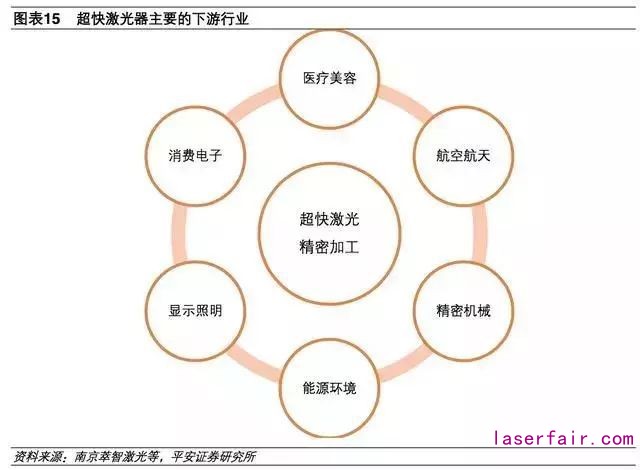

超快激光在真正意義上實現了冷加工，在精密加工方面有顯著優勢，隨著超快激光器的生產工藝逐漸成熟，成本逐漸下降，未來有望廣泛的應用于醫療生物、航空航天、消費電子、照明顯示、能源環境、精密機械等下游行業。

1

醫療美容

超快激光可用于醫療中的眼科手術設備和美容設備。

飛秒激光被用于近視手術，被譽為繼波前像差技術之后“屈光手術的又一次革命”。

近視患者的眼軸大于正常眼軸，使得在眼球調節松弛狀態下，平行光線經眼的屈光系統折射后的焦點落在視網膜之前。

飛秒激光手術可以去除眼軸維度上多余的肌肉，使眼軸距離恢復正常。飛秒激光手術具有準確性高、安全性高、穩定性高、手術時間短、舒適性高等優點，已經成為當前最主流的近視手術手段之一。

2

消費電子

超快激光適用于消費電子制造過程中的硬脆透明材料加工、薄膜加工、精密打標等。

手機鋼化玻璃和藍寶石是消費電子原材料中比較有代表性的硬脆透明材料，尤其是藍寶石，由于其硬度高，脆性大，使用傳統的機械加工方式效率和良品率很低;藍寶石現在已經比較廣泛的應用于智能手表、手機攝像頭蓋板、指紋模組蓋板等;

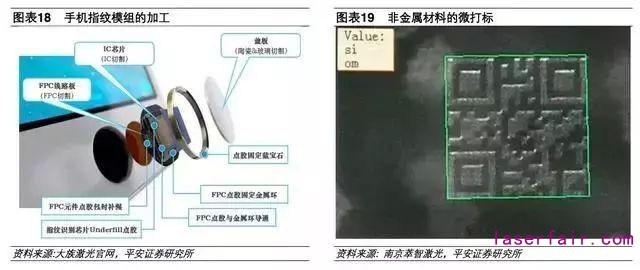

納秒紫外激光和超快激光是目前切割藍寶石的主要技術手段，超快激光的加工效果比紫外納秒激光更好。此外，攝像頭模組、指紋模組使用的加工方式，也以納秒和皮秒激光為主。

未來柔性手機屏(可折疊屏)的切割、及對應的3D玻璃鉆孔，主流技術也大概率是超快激光。

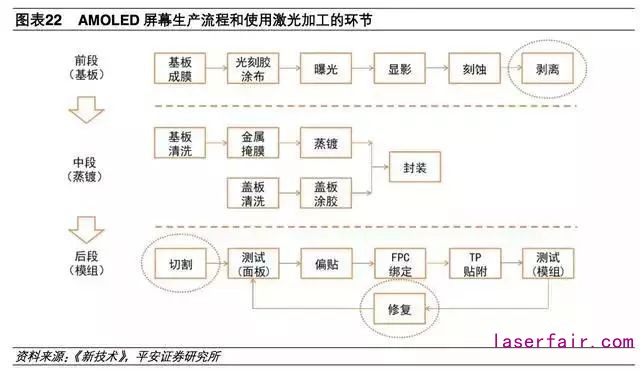

超快激光在面板制造中，也有重要應用。OLED偏光片的切割、LCD/OLED制造過程中的剝離及修復，都可使用超快激光。

3

顯示照明

超快激光在顯示照明領域的應用主要是指LED晶片的劃線和切割，這也是超快激光適合硬脆材料加工的又一例證，超快激光加工的截面平整度高，崩邊顯著減少，效率和精度都大大提升。

4

光伏能源

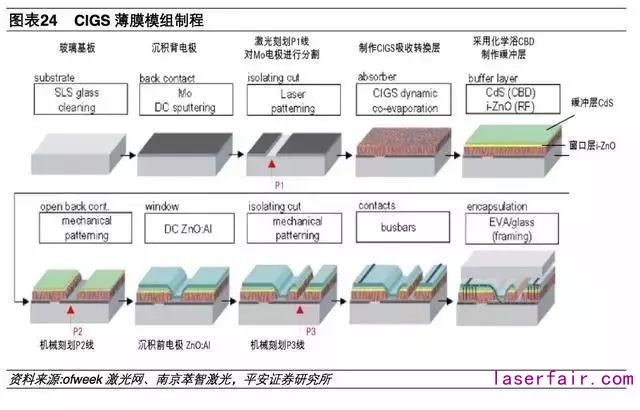

超快激光在光伏電池的制造中應用空間廣闊。例如在CIGS薄膜電池的制造中，超快激光可替代原有的機械劃線工藝，顯著改善劃線質量，尤其是對于P2、P3劃線環節，可以做到幾乎沒有崩邊現象，也沒有裂紋和殘余應力。

5

航空航天

為提高渦輪葉片的性能和使用壽命，進而提高發動機的性能，需要采用氣膜冷卻技術，這對氣膜孔加工技術提出了極高的要求，2018年西安光機所開發出國內最高單脈沖能量的26瓦工業級飛秒光纖激光器，并研制出系列化超快激光極端制造裝備，實現了航空發動機渦輪葉片氣膜孔的“冷加工”突破，填補了國內空白，這種加工方法較電火花加工等方法精度更高，成品率大大提升。

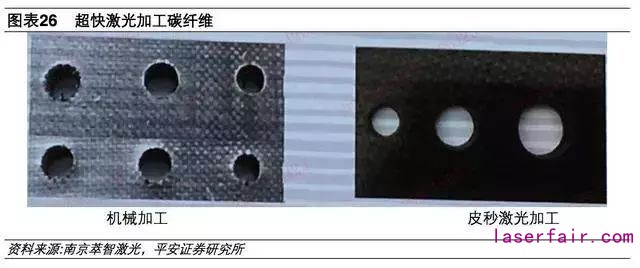

超快激光還可應用于纖維增強復合材料的精密加工，加工精度的提升，有助于碳纖維等復合材料在航空航天等高端領域的應用拓展。

目前超快激光器價格仍較昂貴，我們預計隨著其國產化并價格下降，在眾多行業中的大規模應用指日可待。

國內一部分行業先行者，已經在生產超快激光加工設備，并取得了較好的市場反饋。

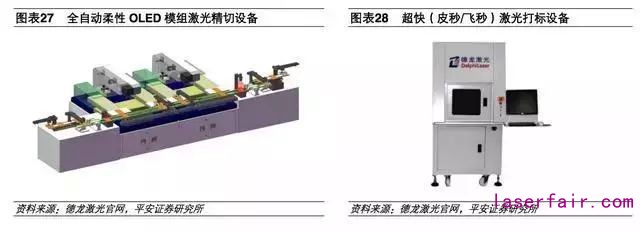

如德龍激光已推出了基于超快激光技術的OLED模組激光精切設備、超快(皮秒/飛秒)激光打標設備、皮秒紅外顯示屏玻璃倒角激光加工設備、皮秒紅外玻璃晶圓激光切割設備等多種類型產品。

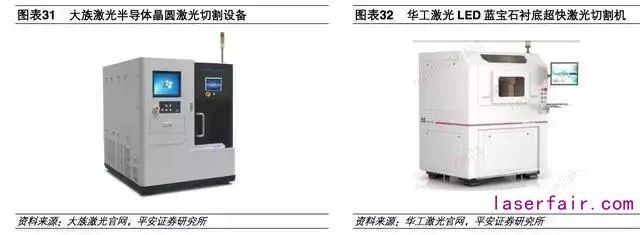

大族激光也推出了LED全自動隱形劃片機、半導體晶圓激光切割設備、指紋識別模塊的玻璃蓋板切割設備等，均使用了超快激光器。華工科技也有相應的設備推出。

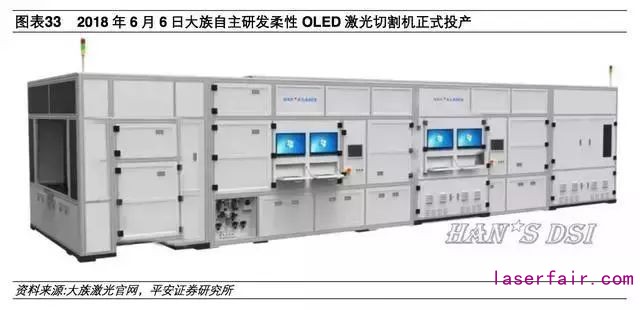

2018年6月6日，由大族激光為深圳柔宇國際柔性顯示基地定制的首條類六代全柔性顯示屏量產線成功點亮投產，使用的也是超快激光技術。

未來隨著柔性屏、可折疊屏滲透率不斷提升，超快激光將是主要的裁切技術手段。

另外市場上也出現了一些既深諳激光原理、又精通激光與材料之間相互作用原理的優秀企業，如南京萃智激光等，在供應超快激光設備的同時，也提供高端加工服務。

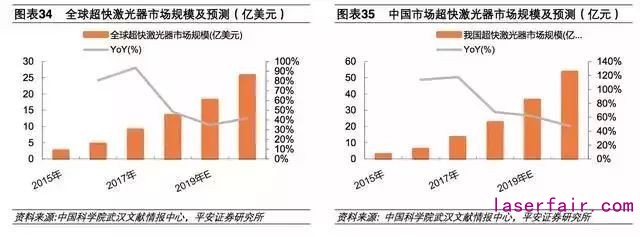

全球來看超快激光處于快速發展階段，根據中國科學院武漢文獻情報中心的統計和預測，2017年全球超快激光器市場規模超過9億美元，到2020年有望超過25億美元;2017年我國超快激光器市場約13.5億RMB，預計2020年將超過50億RMB。

進口替代大有可為，國內玩家如雨后春筍

超快激光器進口替代大有可為

從國內用戶的視角來看，超快激光器的供應商可分為兩類:一類是以通快、相干、NKT、光譜物理等為代表的海外激光器廠商，另一類是近幾年快速追趕的國內廠商。

目前基本的競爭態勢是，國外激光器廠商在市場和技術上占有先發優勢，但國內廠商進步迅速，進口替代的序幕已經拉開。

1

國外超快激光器供應商

目前國內的超快激光器80%以上仍有賴進口，進口超快激光器在穩定性方面仍有一定優勢，但價格較貴。近幾年全球超快激光領域最重要的特征是頻繁的收購。

自CPA技術提出以來，包括Lumera、KMLab、QuantumLaser、Femtolaser等眾多以超快激光為主要方向的創業企業在1990s年代出現，但一則彼時超快激光的應用場景還很少(起初大多應用于科研)，二來新技術剛剛出現，生產制造工藝有待成熟，使得超快激光器的價格極其昂貴，雖然這些創業型企業大都由知名科學家領銜，但在整個2000s年代發展并不盡如人意。

在隨后的2010s年代，這些擁有深厚研發基礎，但銷售未上體量的超快激光公司，相當一部分被傳統的激光龍頭企業諸如通快、相干、NKT、MKS等所收購。

通快、相干、NKT、MKS等激光器企業，發展歷史悠久，技術力量雄厚，而且擁有良好的市場口碑和客戶基礎。

在超快激光的應用場景逐漸顯現時，它們敏銳的捕捉到了機遇，通過一系列的收購，完成了在超快激光領域的布局。

NKT:以光纖起家，到目前為止，NKT仍是全球光纖超快激光器的領導者，也是光纖超快激光器核心零部件光子晶體光纖的主要供應商。

光譜物理:于1961年成立，可供應多種類型的激光器，收購femtolaser和HighQ后，超快激光器的實力大增。

通快:最初是機床制造商，1970s開始做激光切割機床，1980s開發了自己的激光器，此后一直是全球高功率激光設備的領導者。通快此前已收購了高功率光纖激光器廠商SPI，2017、2018年又相繼收購過大通激光、Amphos等超快激光器公司，現在可以供應多種類型的激光器。

相干通過收購Lumera，Raydiance，F(xiàn)ilaser，成為全球超快激光領導者。

對于相干等龍頭企業來說，Lumera等公司大多數脫胎于高校研發體系，有著優秀的人才、理論、技術基礎;而對于那些被收購的創業企業來說，大平臺的客戶渠道、管理體系、生產效率，使得它們的經營效率快速提升，這也在客觀上推動了超快激光的應用。

2

國內超快激光新勢力

中國是全球最大的電子產品制造國，全球每年超過90%的手機和電腦生產自中國，面板、集成電路等高端產能也正在大規模向大陸轉移，可以說中國是超快激光應用場景最多、市場空間最廣闊的地區。

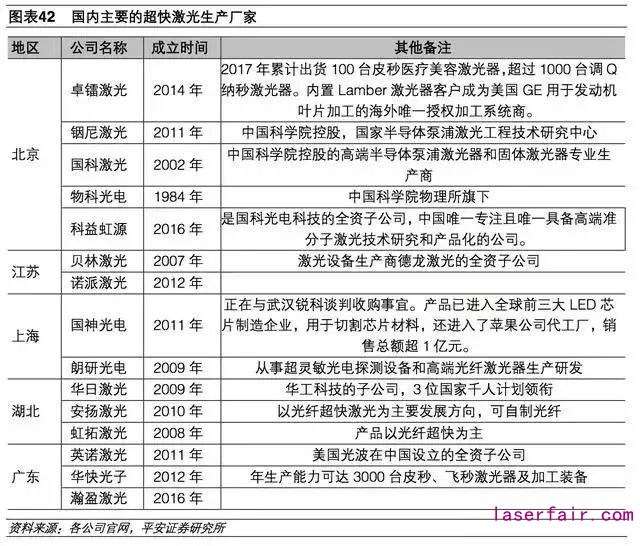

近年來我國的超快激光創業企業如雨后春筍，并且技術快速突破，進口替代的大幕正在拉開。

根據《中國激光產業發展報告》的統計，2015年-2019年我國國產超快激光器的銷售數量從40臺增長到850臺。我們認為國內企業雖然大部分成立時間比較晚，但至少在以下三個方面占有優勢:

1

中國將是超快激光器最大的應用市場

超快激光高精度的特點，尤其適用于3C產品的制造，而我國是全球最大的3C產品的生產基地，每年全球超過90%的智能手機和筆記本電腦在中國生產，集成電路、面板的高端產能近年來也正大規模向國內轉移，帶來了智能制造、精密制造的巨大應用市場。

2

中國擁有全球最完整的工業體系

經過過去幾十年的發展，我國形成了從上游材料到下游應用的完整工業體系，使得設備的制造成本相對較低，加上國家政策支持，產研轉換環境大大改善，為超快激光器的產業化提供了良好的土壤，也使得國產超快激光器相對于進口產品來說，可以有較大的性價比優勢。

3

高端人才的大規模回流

我們注意到，在激光行業，高端人才的回流在加快，這為超快激光的技術突破打下了人才基礎。

目前國內的超快激光生產廠商如華日激光、安揚激光等都是由海外歸國人才所創立。

良好的創業環境和各種地方政策大力支持，使得海外高端人才回國發展，正在成為一種大趨勢。

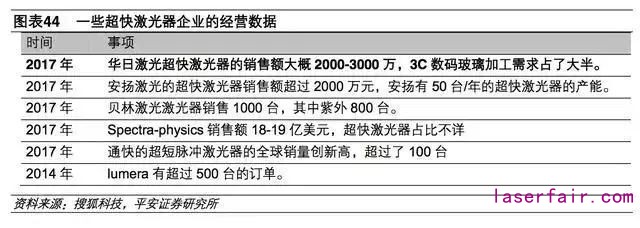

另外有新聞對個別廠家的產銷等有報道，整理如下。

核心部件仍主要依賴進口

超快激光器的兩大核心訴求:高穩定性的超短脈沖、高脈沖能量。通常，可以利用鎖模技術獲得超短脈沖，利用CPA放大技術獲得高脈沖能量，其中涉及的核心部件包括振蕩器、展寬器、放大器和壓縮器等。

其中，振蕩器和放大器技術難度最高，也是一家超快激光器制造企業的核心技術。

振蕩器:在振蕩器內，利用一種鎖模技術獲得超快激光脈沖。

展寬器:展寬器將飛秒種子脈沖按不同波長在時間上拉開。

放大器:利用啁啾放大器使這一展寬的脈沖獲得充分能量。

壓縮器:壓縮器把放大后的不同成分的光譜再會聚到一起，恢復到飛秒寬度，從而形成具有極高瞬時功率的飛秒激光脈沖。

超快激光器的振蕩器、放大器等核心部件，大多數由激光器生產企業自家生產;若無法自產振蕩器等，可購買其他公司生產的激光種子源。

國際上一些超快激光器廠商的核心零部件制造能力如下:

01

Coherent(相干)

相干公司能夠生產超快激光系統中的每一個組件，包括泵浦激光器、振蕩器、放大器、可調諧OPA及其附件等。2016年相干收購了高性能工業激光光源和激光解決方案及器件廠商ROFIN，而ROFIN此前又收購了美國特種光纖廠商N(yùn)ufern，后者可供應特種光纖。

02

光譜物理(Spectra-Physics)

2011年公司收購了奧地利超快激光器生產商HighQLaser公司。他們將LD抽運與半導體可飽和吸收鏡(SESAM)技術相結合，研制出了世界上最緊湊、最穩定的超快激光器。光譜物理可以自產各種皮秒振蕩器、皮秒放大器、飛秒振蕩器和飛秒放大器。

03

IPG光電

IPG能夠提供綠光、紅外和中紅外皮秒和飛秒光纖和光纖固體混合激光器，其中IPG的皮秒及飛秒光纖激光器配備了主振蕩光纖功率放大器(MOFPA)結構，尤其適合重復頻率介于10kHz-數MHz之間、脈沖能量為若干μJ-~1mJ的超快脈沖。

04

Clark-MXR

成立于1992年，公司創始人之一GeraldMourou(2018年諾貝爾物理學獎獲得者)最早提出了CPA理論，并最早開發出了商用CPA系統。此外Clark-MXR公司在該領域里還擁有無數個“第一”，包括第一臺商業化脈沖碰撞鎖模染料(CPM)激光器、第一臺商業化bow-tie放大器、第一臺商業化Ti:Sapphire振蕩器、第一臺商業化再生放大器、第一臺商業化光纖振蕩器作種子源的再生放大器、第一臺商業化集成一體化再生放大器、第一臺商業化髙功率1um光纖振蕩器、第一臺商業化高功率1um振蕩器等等。

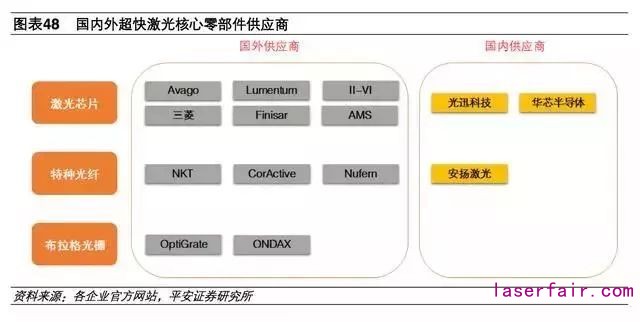

超快激光器的芯片、特種光纖、布拉格光柵、泵浦源等，大多由專業的電子制造企業生產。芯片(20%-30%)+光纖(15%-20%)+泵浦源(20%)占了超快激光器總成本的約70%，該領域比較知名的公司包括芯片制造企業Lumentum、特種光纖制造企業NKT公司等。

芯片:激光芯片分為激光器芯片(發射端)和探測器芯片(接收端)，其中，激光器芯片技術壁壘高，是光芯片中的“明珠”。

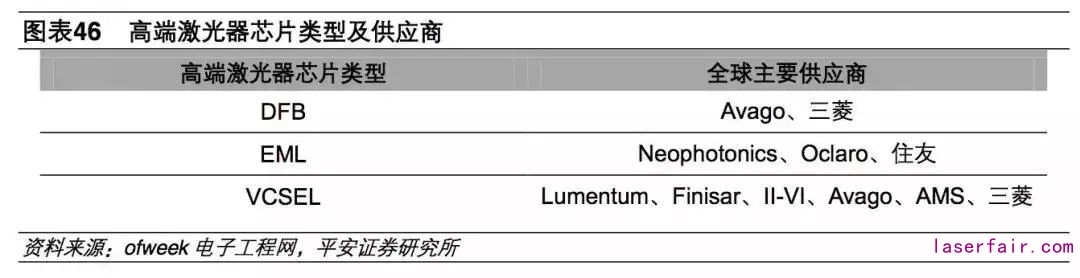

從目前DFB/EML/VCSEL三大高端激光器芯片市場來看，美國和日本光器件廠商仍然占據市場主導，包括Finisar、Avago、三菱、Lumentum、II-VI等公司。2018年，Lumentum(原行業第二)以約18億美金的價格收購了Oclaro(原行業第三)，兩者合并之后，銷售額一舉超過了Finisa(r原行業第一)，成為新的行業第一。近年來，受益于蘋果公司對用于3Dsensor的VCSEL激光器的海量需求，Lumentum與Finisar成為光器件行業內最火熱的廠商。

國內具備VCSEL芯片量產制造能力的廠商主要是光迅科技和華芯半導體。

此外，受到市場關注的芯片企業包括山東太平洋、深圳源國、國星光電、華工科技、三安光電及臺廠全新光電、晶元光電、環宇以及給蘋果供應VCSEL芯片的穩懋。

特種光纖:NKT公司是全球領先的高性能光纖激光器、光纖傳感系統和光子晶體纖維供應商，全球超快光纖激光器所使用的光子晶體光纖被丹麥NKT公司占據大部分市場份額，NKT公司于2017年下半年收購瑞士超快激光制造商Onefive公司，開始大規模出貨飛秒激光器和皮秒激光器。

此外，CorActive(已被大族激光收購)和Nufern(現為相干子公司)也具備特種光纖的生產能力。

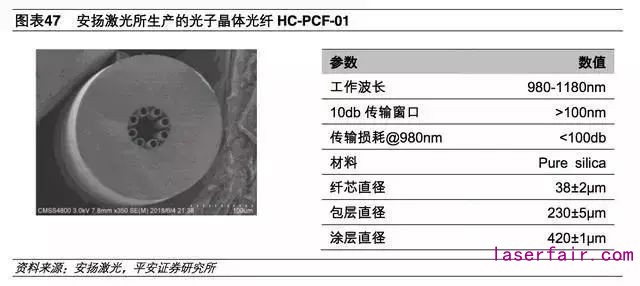

國內公司中，安揚激光自建了光纖拉絲塔，可生產40余種各種用途的特殊光纖，擺脫了西方公司對光纖激光器產業鏈的控制。

光柵:脈沖展寬器和壓縮器需要一種特殊的反射型布拉格光柵。

由于在光束傳播的方向上光柵的周期逐漸發生變化，當光從一個方向入射時，激光脈沖將在時間上進行展寬;當光沿相反方向傳播時，激光脈沖將在時間上被壓縮。啁啾體布拉格光柵產品專為飛秒及皮秒脈沖展寬和壓縮而設計。

美國OptiGrateCorp是啁啾體布拉格光柵技術(VBG)的先驅，在該領域占據全球領導地位。

2017年OptiGrateCorp被全球光纖激光器龍頭IPG收購。此外，美國的ONDAX公司也具備制造布拉格光柵能力。

目前國內VBG生產商較少，依然需要大量從海外進口，國內的代理商包括上海昊量、筱曉光子等公司。

核心零部件是每家超快激光企業的必爭之地，未來隨著核心零部件技術的突破，國內超快激光器的成本還有巨大的下降空間，國產超快的性價比有望進一步提升。

超快激光器的國產化過程與高功率激光器有著很大的相似性，我們認為未來3-5年，隨著超快激光應用場景不斷成熟落地，有望復制高功率光纖激光器進口替代的道路。

市場空間大、技術壁壘高，超快激光器很有可能在未來成為科創板的熱點板塊。(報告分析師:胡小禹)
