從臺積電到阿斯麥爾（ASML），一段時間以來美國頻頻借助各種手段，將商業問題政治化，打壓中國的半導體行業。但《日本經濟新聞》在10月21日的一篇評論里指出，隨著半導體技術的革新，以及中國科技的發展，未來半導體技術的大趨勢，其實有利于中國。

《日經》：半導體科技發展趨勢，有利于中國

原日本半導體巨頭爾必達社長，現中國芯片制造商紫光集團的高級副總裁坂本幸雄，在文中對中國半導體行業的前景尤為樂觀：“當今世界，后來者擁有更好的機會，趕上現在的領導者?！?/p>

他還在文中援引一名中國商界人士的話說：“中國科技行業的領袖們現在感謝特朗普，因?yàn)樗麕椭麄兿露Q心，自主開發技術?！?/p>

文章指出，歷史上技術范式的改變，常常能為行業的新參與者創造機會。如今，坂本幸雄也從當今半導體行業的技術趨勢中，看出了這種趨勢。

晶體管小型化遇瓶頸，3D技術崛起

長期以來，半導體行業都受制于“摩爾定律”，即集成電路芯片上可以容納的晶體管數目，大約每24個月便會增加一倍。但實際上，大約2005年前后，芯片表面晶體管和電路尺寸的縮小化之路遇到了瓶頸。當時，晶體管的尺寸已縮小至30納米左右，而這一尺寸，是由一種叫做“柵極”（gate）的中央電極來衡量的。

隨后，晶體管的小型化之路趨向緩慢?！度战?jīng)》稱，從32納米到近期的10納米，雖然芯片制造商一直在標榜芯片制程的縮小。但從2005年前后，這些數字不再是柵極的實際尺寸了。如今，所謂的“10納米”或“7納米”，只是芯片制造商的一種品牌標簽。

例如，東京大學的平本俊郎教授就向《日經》表示，去年臺積電制造的7納米芯片，實際的柵極尺寸為18納米左右。而這，已經與過去柵極尺寸也為32納米的32納米芯片，有了明顯的偏差。

臺積電生產的芯片官方圖

由于晶體管小型化的難度，以及成本都在不斷上升，因此各大芯片制造商目前已轉向一種三維技術，即利用傳統晶圓表面上方的空間，將更多晶體管裝載到芯片上。如今最先進的NAND閃存芯片，即在最底層的晶圓裸片上，堆疊了96至128層的集成電路。

隨著層數的增加和芯片的增厚，晶體管的小型化過程在閃存領域發生了逆轉。業內專家介紹稱，如今閃存芯片的典型晶體管尺寸大約在22至 32納米范圍內，比幾年前閃存芯片中使用的14納米晶體管要大。

而這種芯片制造技術從晶體管小型化到三維技術的重要轉變，可能會影響業界對芯片制造過程中最困難的部分——光刻技術的態度。

光蝕刻法是一種工藝，在硅晶圓的光敏表面上，通過一個稱為光掩膜的玻璃板將光投射到硅晶圓上，在玻璃掩膜上可以畫出電路計劃的圖像。這就像傳統的照片顯影過程，在透明膠片上捕捉到的圖像，通過投射光線穿過負片，對準感光紙，將其印在紙上。

隨著電路進一步小型化，這一過程需要短波光，來獲得更好的分辨率。最先進的微型化技術需要超紫外或極紫外（EUV）光譜范圍的不可見光。

從光刻機中“解放”

《日經》稱，如今阿斯麥爾是光刻機產業內的壟斷企業，一臺EUV光刻機的售價大約在1.2億至1.7億美元之間。然而，芯片制造商購買的阿斯麥爾光刻機，實際上只能應用于整個芯片制造過程的極小部分，也只能帶來適度的微型化效果。

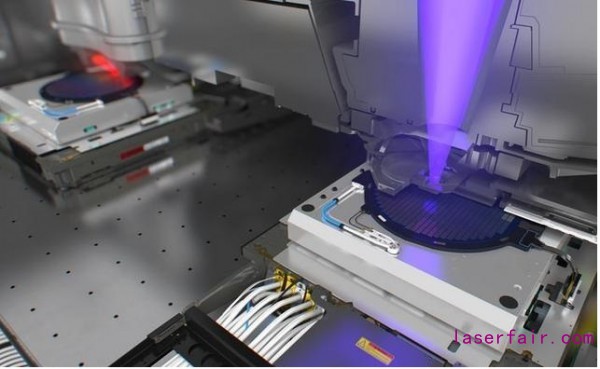

阿斯麥爾光刻機阿斯麥爾官方圖

如今，EUV光刻機只能用于制造邏輯芯片，如電腦的微型處理器，智能手機的系統芯片，以及游戲和人工智能領域的圖形處理器等。由于由于電路組成的復雜性，邏輯芯片尚不能完全使用三維技術。

對芯片制造商來說，只為制造這些芯片就使用EUV光刻機，成本和難度可能并不那么合理。

實際上，如果一家芯片制造商要使用EUV光刻機，它還需要使用許多其他工藝，來優化EUV光刻技術，這就意味著廠商要投入大量資金，來購買各種先進設備。而裝備越先進，供應商就越少，美國的禁令也就越有效。

但是，如今閃存芯片的制造過程已經可以跳過EUV光刻機。

并且，如果能跳過EUV光刻機的限制，那么芯片制造商的選擇就更多了。《日經》稱，日本佳能和尼康，如今也能生產非EUV光刻機。迄今為止，美國并未禁止這兩家廠商對中國芯片制造商出貨。

另一方面，包括華為在內，一些中國公司也一直在努力開發自己的光刻機。紫光集團旗下的長江存儲也在今年宣布成功研發128層QLC3DNAND閃存（型號：X2-6070），并已在多家控制器廠商SSD等終端存儲產品上通過驗證。

《日經》認為，當前美國方面似乎將限制中國的重點放在EUV光刻機上，但中國正在積累三維芯片制造技術，這最終將應用于先進的邏輯芯片，幫助中國避免依賴基于EUV光刻機的芯片微型化。

并且，從長遠來看中國有能力提高芯片所有相關領域的技術，如材料、光學、化學、晶圓制造過程控制、表面檢測和功能測試等。

不少專業人士，也看好中國在芯片制造領域的潛能。曾在中芯國際擔任首席技術官的生駒俊明表示，基于他在中國的經驗，他認為中國有足夠數量的有能力的科學家和工程師來開發自己的芯片制造設備和芯片設計軟件。

東京科學大學教授若林秀樹表示，開發芯片制造設備和材料的整個供應鏈不是一朝一夕就能完成的。但他表示，“中國有可能在10至20年內成為這一領域的主導國家，因?yàn)樗谒锌茖W(xué)和工程領域都擁有大量人才。”

對中國這樣的追趕者而言，技術趨勢也是一個優勢。信息技術分析機構高德納公司（Gatner）研究副總裁薩繆爾·王（Samuel Wang）表示：“新技術，如新材料、3D、人工智能輔助芯片設計和基于云技術的制造協作，都將為新興企業創造新的機會?！?/p>
