本文參考文獻引用格式：楊永強，魏宏鳴. 激光增材制造設備現狀及發展[J]. 電焊機，2021, 51(1): 17-22.

作者：楊永強1，魏宏鳴2（1.華南理工大學；2.廣州雷佳增材科技有限公司）

摘要：激光增材制造技術主要包括粉末床熔融（PBF）和定向能量沉積（DED），粉末床熔融指的是激光選區熔化（SLM），定向能量沉積指的是激光近凈成形（LENS）。伴隨著這些技術“誕生”了相應的激光增材制造設備。以華南理工大學相應設備研發為例，介紹了相關技術設備現狀，并展望了激光增材制造設備未來的發展。

關鍵詞：增材制造；設備；現狀；發展

0 前言

作為近年來材料加工領域產業總值增長率最快的技術之一，增材制造技術集成了計算機科學、機械工程、控制工程和材料工程等多學科專業領域，尤其是激光增材制造更是關聯光學領域。國內外相繼開展了粉末床熔融和定向能量沉積相關設備以及工藝的研究，通過激光增材制造技術克服了傳統加工復雜零件中的難題[1]，打印成型尺寸精度較高，突破了傳統制造的壁壘，一體化制造保證了整件的優異性能。

1　激光增材制造技術原理

激光增材制造技術（3D打?。┰硎抢眉す庠诓牧铣尚蛥^(qū)域進行掃描熔化，或者利用激光在沉積區域產生熔池，熔化送入熔池的粉末材料，通過層層堆疊最終成型三維零件的過程。以粉末床熔融（PBF）技術為例，整個增材制造過程包括：最初的軟件建模與三維設計，再通過分層切片與數據處理，將處理后的文件導入自主研發的金屬3D打印設備后，最后以循環工序在設備中利用激光束在二維振鏡偏擺運動下進行逐層掃描成型。

2　激光增材制造設備結構功能介紹

采用粉末床熔融技術的設備按模塊主要劃分為成型模塊、送粉鋪粉模塊、光路模塊、水冷模塊、運動與傳感監測模塊、軟件控制系統模塊、循環過濾模塊和在線監測與診斷等八部分；華南理工大學增材制造團隊早在2004年就研發出了基于粉末床熔融技術的Dimetal-280激光選區熔化（SLM）設備，在結構方面，采用單缸上送粉方式，使用200 W高功率密度光纖激光器配合光學振鏡掃描系統最終能夠達到成型范圍為280?mm×280?mm×300?mm，國內外主要SLM設備技術廠商及參數見表1；此后華南理工大學增材制造團隊與廣州雷佳增材科技有限公司陸續開發出多款Dimetal系列SLM設備，見表2。在設備功能方面，包括自主研發路徑規劃軟件、多軸控制系統、CCD在線監測熔池、單雙缸上、下送粉方式、自主研發帶反吹功能雙級循環過濾系統、基板預熱和氣氛監測與保護等更加智能化的功能模塊，使得設備在進行成型加工時更加智能、安全與穩定。

基于定向能量沉積技術的設備按模塊主要劃分為三維運動軸模塊、冷卻系統、一體化熔覆裝置光學模組、送粉熔覆噴嘴、送粉系統、循環過濾系統等六部分；華南理工大學在定向能量沉積設備研發中，對于核心部件激光熔覆噴嘴、送粉系統、過濾系統和控制系統均采取自主研發并獨具特色。其中激光熔覆噴嘴是采用同軸送粉的原理自主設計，包括三孔、六孔、環形等噴嘴，利用粉末床熔融技術，在自主研發的SLM設備中打印成型。經實踐驗證，粉末匯聚性能優異，成型質量良好。

3　激光增材制造設備現狀

對于相應設備的研發，華南理工大學采用的激光增材制造設備原理以粉末床熔融（PBF）和定向能量沉積（DED）技術為主。根據粉末床熔融技術研發的激光選區熔化（SLM）設備，以主流的粉末床作為成型平臺，通過計算機三維切片技術，根據給定的路徑規劃算法，控制激光束在成型平面上層層掃描熔化、堆疊，直至成型。目前，華南理工大學已研發出適用于不同尺寸、不同領域、多種材料、不同掃描方式的激光選區熔化設備，包括Dimetal-50、Dimetal-100、Dimetal-100E、Dimetal-100H、Dimetal-280、Dimetal-300、Dimetal-500設備等一系列激光選區熔化設備。

3.1　單一材料粉末床熔融

對于市場上粉末床熔融設備的研發與應用來說，加工成型小型尺寸、單種材料的設備更為普遍與常態化。Dimetal系列金屬3D打印機中，作為擁有“開山之作?”之稱的Dimetal-50金屬激光選區熔化設備的加工尺寸達50?mm×50?mm×50?mm，主要針對齒科、珠寶、材料工藝實驗研發等領域，激光加工光斑可達20μm，可精準雕琢部件結構的每一個細節，通過利用集中式激光能量大幅度加強成型部件的致密度與強度。該設備特色之處在于精密、精巧，圓形成型及粉料缸體使腔體內部加工后更換周轉加快，十分便捷。為保證成型精度，在傳統的一路氣體循環的基礎上新增加第二路氣體導入[2]，在光學鏡片下導入新鮮的氬氣或其他惰性氣體形成保護氣體層，完全隔絕一切粉末熔融過程中的燃燒物粘附在光學鏡片上，保證了絕對激光輸出精準度并大幅延長了光學部件壽命。

Dimetal-100E、Dimetal-100H激光選區熔化設備為華南理工大學技術團隊于2018~2019年間針對模具零件、齒科、教育行業和貴金屬、珠寶行業等不同領域開發出的對應設備機型。Dimetal-100E外形精巧、成型尺寸精度高，配備高速掃描振鏡，可成型不銹鋼、鈷鉻合金、鈦合金和模具鋼等金屬粉末；Dimetal-100H設備用于工業制造中小批量等精密零件研發與生產、口腔、醫療和珠寶領域，是華南理工大學與廣州雷佳增材科技有限公司共同針對貴重金屬粉末的金屬3D打印設計和研發的，當然亦可用于其他材料金屬3D打印增材制造，并且支持20μm光斑成型精度，相比于國內市面上的激光選區熔化設備優勢較大[3]。在單一材料、小尺寸設備技術研發方面，均采用自主設計的統一控制系統與路徑規劃軟件，包括設備控制電路、模擬量智能檢測傳感電路設計、信號輸入輸出處理等功能開發，保證設備的智能化；供粉、成型均采用高精度精密電缸驅動，配備高性能伺服驅動器，以有效地保證零部件成型的Z軸精度，精準控制極限層厚從而確保每層打印熔融均勻，通過這些舉措，設備達到了十分穩定的加工狀態[4]。設備仍然延續了不可或缺的循環過濾系統、獨特的光學系統和粉末回收、高效換粉系統等，來保證長時間加工或正常使用時的穩定性與便捷性[5]。

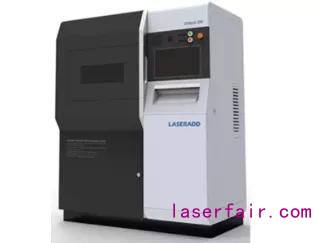

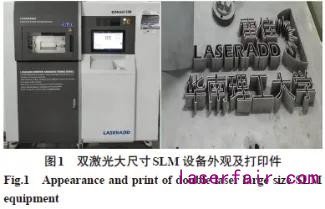

隨著航空航天、醫療、工業制造等領域?qū)α慵虺尚图叽?、精度、?fù)雜度的要求越來越高，粉末床熔融設備面臨的大尺寸成型要求也愈發顯現[6]。為此，華南理工大學開始了針對大尺寸成型設備的機理與結構、控制方式的研發，并針對不同結構研發了Dimetal-280單缸上送粉、Dimetal-280雙缸下送粉等Dimetal系列大尺寸激光選區熔化設備；針對不同的控制機理，研發了Dimetal-500雙激光雙振鏡大尺寸激光選區熔化設備[7]，雙激光分區掃描極大地提高了成型效率和成型范圍，使得更大零件的成型需求得以實現，雙激光設備及成型樣件如圖1所示。

Dimetal-280系列激光選區熔化設備在配備單個激光器的條件下，亦具有更大的成型區域、更高的成型效率，可滿足航空航天、汽車、模具行業對金屬尺寸的成型要求，成型尺寸250?mm×250?mm×280?mm，在7?m/s振鏡掃描速度下，成型效率較高；設備采用獨特的上送粉結構，如圖2所示，利用精度較高的步進電機，通過滾輪上均勻分布的溝槽來借助步進電機的固定角度旋轉使得粉末均勻落下，同時也使得整體成型室僅有成型區域，內部較為緊湊，獨特的雙槽承接粉料鋪粉小車結構在軟件控制下，可方便地進行雙向鋪粉打印成型，在大尺寸成型打印條件下成型效率較高，避免了一層打印兩次鋪粉的“不必要?”動作。

3.2　異種材料粉末床熔融

在材料性能與功能要求更高的市場要求下，華南理工大學開發出了針對特殊場合需要異種介質的多種材料激光選區熔化設備，包括Dimetal-100雙材料、Dimetal-300四材料設備。多材料零件由于兼顧控形、控材和控性等優越特性，在成型過程中，技術手段等要求更高，如何定義零件在不同部位用什么材料、不同零件之間該如何連接、材料定義如何與需求實現的功能結合起來，成為多材料打印的難題。目前，國外多種材料增材制造裝備廠商主要有NASA、Object和SLM-Solution公司等，2014年9月11日，Stratasys的子公司Object在上海推出了Objet 500 Connex1和Objet 500 Connex2多材料3D打印機。2017年6月，NASA建立“多材質空間制造實驗室?”，用于空間站的飛行驗證，旨在推動優化多材料制造能力領域的發展[9]。

隨著市場多材料3D打印需求的逐漸擴大，國內越來越多的企業逐漸關注多材料3D打印的應用發展[10]。部分在多材料領域領先的3D打印高新技術企業，均有自主研發的多材料激光選區熔化金屬增材制造設備，2018年，華南理工大學與廣州雷佳增材科技有限公司共同成功研發了Dimetal系列工業級激光選區熔化設備Dimetal-300，如圖3所示，設備采用粉末床熔融技術，可以實現異種材料在Z軸方向梯度成型，可實現單層中，多種材料梯度預置，并且在同一層上可以實現不同區域內的異種材料的成型。該裝備搭載高功率激光器、動態聚焦掃描振鏡、多重濾芯保護氣過濾系統以及柔性鋪粉系統，采用多材料漏斗送粉和集成化控制軟件，尺寸精度可達0.05 mm，相對致密度98.5%以上，并且可以根據產量和用途的不同，在不銹鋼、模具鋼、鈷鉻合金、銅合金、鋁合金、鈦合金等中任意選用兩種及兩種以上的金屬材料組合[13]，結構設計自由度高，選用材料豐富。

3.3　定向能量沉積

華南理工大學與廣州雷佳增材科技有限公司近兩年陸續研發出以定向能量沉積為技術原理的LASERADD系列設備。包括集定向能量沉積（DED）與銑削減材模塊于一體的等離子（激光）增減材設備LASERADD-PR-500，該設備采用定向能量沉積技術，利用不同公斤級機器人規定指令動作，“攜”激光熔覆裝置對金屬零件進行直接制造和修復，填補了大型結構件高效率、高精度增材制造和現象修復的空白[14]，成型尺寸可達500 mm×500 mm×400 mm，成型成本低效率更高，八軸聯動銑削復合滿足更高尺寸精度要求，使得零件成型更具靈活性與可靠性。除了將激光搭載在機器人上之外，團隊于2019年開始，研發出搭載在數控機床上的LASERADD系列定向能量沉積設備LASERADD-DED-500，設備基于西門子SINUMERIK控制系統進行了增材制造控制系統二次開發，實現了精準可控的增材制造方案，成型尺寸可達500 mm×400 mm×200 mm，如圖4所示，該設備搭載華南理工大學自主研發的獨具特色的金屬3D打印同軸熔覆噴嘴及一體化熔覆裝置，如圖5所示，可實現長期、高效、高利用率激光定向能量沉積加工成型，如圖6所示。

4　目前存在的問題與舉措

經過近幾十年的快速發展，激光增材制造技術已越發成熟，國內外金屬3D打印設備以及工藝的步伐愈發趨于同等水平，行業發展愈發蓬勃[17]。隨著市場多元化的發展，與之配套的3D打印裝備也越來越多樣化、多功能化，但是目前仍然處于裝備開發階段，尤其是金屬增材制造，尺寸大小的局限性、打印材料種類的貧乏、成型高難度的材料導致對設備的要求也更高[18]。

激光增材制造中主要存在以下不足：（1）粉末床熔融技術（PBF），文中指激光選區熔化（SLM）設備，打印成型尺寸較小，主要被金屬打印機尺寸大小所限制，雖然國內外相繼出現大尺寸金屬激光選區熔化裝備，但是在穩定性、尺寸上仍處于發展中，每增大一定的成型范圍，都是對裝備開發的重大考驗，其中包括光路系統、成型系統和運動控制系統等都將受到協同影響。（2）效率較低，尤其是在成型一些大型結構件時，成型速度慢，相比于傳統加工方式，激光增材制造設備在實現批量化生產時效率較低，數量受限，目前主要應用于實驗室或者數量不是太多的工廠復雜零件、模具的生產中[19]，雖然定向能量沉積（DED）技術，文中指激光近凈成型（LENS）效率相對粉末床熔融（PBF）較高，但是成型質量卻相差較遠。（3）激光增材制造作為智能制造的代表，使用的核心器件比如激光器、光學振鏡系統等目前主要還來源于一些歐美發達國家，國產的一些核心器件在質量和穩定性上與國外有一定差距，再加上當前一些技術封鎖，設備的開發費用和裝備的功能、水準等都將受到影響。

針對存在的問題，國內外的金屬激光增材裝備開發商、研究機構相繼給出了解決的大方向，主要是：（1）研發更大尺寸、更大掃描范圍的激光增材制造裝備，以打印大尺寸的成型零件，拓展應用范圍；（2）從裝備軟件開發和裝備智能程度入手，當控制系統以及控制軟件功能升級、功能豐富，才能更穩定地控制多激光打印，成型效率才會提高[20]；（3）大力發展激光增材裝備基礎研究，現在國內越來越多的光電子科技企業投入基礎性研究，這對于激光增材制造裝備的整體提升與主動性意義重大。

5　激光增材制造裝備的發展展望

隨著激光增材制造技術在各個領域的成功應用，特別是美國通用電氣公司在航空發動機領域大量使用以及國產飛機C919上使用多個金屬3D打印零件[21]，同時我國國內企業如廣州雷佳、西安鉑力特等公司在金屬增材制造裝備開發及應用上的不懈深耕，極大地促進、激發了國內金屬3D打印技術的發展。

未來，激光選區熔化（SLM）、激光近凈成型（LENS）、激光選區燒結（SLS）等一系列激光增材技術能否繼續在金屬3D打印領域保持較高的地位，關鍵在于裝備技術水平的不斷發展，利用激光進行加工的增材制造以逐層堆積的方式正在對傳統的制造業進行翻天覆地的改變[22]。激光選區熔化（SLM）裝備將朝著更大、效率更高的方向發展，在保證精度的同時提高零件尺寸大小和成型效率將是我們繼續探索的方向；激光近凈成型（LENS）技術由于其獨特的加工方式以及優于SLM技術的成型效率，將金屬3D打印技術與多種技術相結合，搭配激光增減材系統，最終會將激光增材制造推上真正的高效率、高精度的道路。

參考文獻：

[1] 楊永強，陳杰，宋長輝，等. 金屬零件激光選區熔化技術的現狀及進展[J]. 激光與光電子學進展, 2018(1): 9-21．

[2] 王雪瑩. 3D打印技術與產業的發展及前景分析[J]. 中國高新技術企業，2012(26): 3-5.

[3] 田杰，黃正華，戚文軍，等. 金屬選區激光熔化的研究現狀[J]. 材料導報，2017, 31(S1): 90-94, 101．

[4] 宋長輝，翁昌威，楊永強，等. 激光選區熔化設備發展現狀與趨勢[J]. 機電工程技術，2017, 46(10): 1-5．

[5] 鞏水利，鎖紅波，李懷學.金屬增材制造技術在航空領域的發展與應用[J]. 航空制造技術，2013，433(13): 66-71．

[6] HERZOG D, SEYDA V, WYCISK E, et al. Additive Manufacturing of metals[J]. Acta Materialia, 2016, (117): 371-392．

[7] 宋文清，李曉光，曲伸，等. 金屬增材制造技術在航空發動機中的應用展望[J]. 金屬加工（熱加工），2016(2): 44-46．

[8] 頡芳霞，何雪明，呂彥明，等．生物醫用多孔鈦及鈦合金激光快速成形研究進展[J]. 材料導報，2016(7): 109-114．

[9] 楊全占，魏彥鵬，高鵬，等. 金屬增材制造技術及其專用材料研究進展[J]. 材料導報，2016(S1): 107-111．

[10] 盧秉恒，李滌塵.增材制造（3D打?。┘夹g(shù)發展[J]. 機械制造與自動化，2013, 42(4): 1-4.

[11] 黃衛東，林鑫，陳靜，等. 激光立體成形[M]. 西安：西北工業大學出版社，2007．

[12] 蘇亞東，王向明，吳斌，等. 4D打印技術在航空飛行器研制中的應用潛力[J]. 航空材料學報，2018, 38(2): 59-69．

[13] 陳花玲，羅斌，朱子才，等. 4D打?。褐悄懿牧吓c結構增材制造技術的研究進展[J]. 西安交通大學學報，2018, 52(2): 1-12．

[14] 夏然飛，樊建勛，李新宇，等．電弧增材制造與銑削復合加工系統與工藝研究[J]. 制造業自動化，2016, 38(9): 79-83.

[15] 張格，王建宏，張浩. 金屬粉末選區激光熔化球化現象研究[J]. 鑄造技術, 2017(2): 262-265．

[16] 宗貴升．3D 打印思維與實踐[J]. 粉末冶金工業，2015, 25(6): 1-5．

[17] 王忠宏，李揚帆，張曼茵. 中國3D打印產業的現狀及發展思路[J]. 經濟縱橫，2013(1): 90-93．

[18] 李懷學，鞏水利，孫帆，等. 金屬零件激光增材制造技術的發展及應用[J]. 航空制造技術，2012(20): 26-31．

[19] 樊鵬．金屬零件3D打印技術現狀及應用[A]. 17年第七屆全國地方機械工程學會學術年會暨海峽兩岸機械科技學術論壇論文集[C]. 2017: 4．

[20] 楊德建，劉仁洪. 大型復雜金屬零件3D打印技術及研究進展[J]. 兵工自動化, 2017, 36(2): 8-12

[21] 王華明. 高性能大型金屬構件激光增材制造：若干材料基礎問題[J]. 航空學報, 2014, 35(10): 2690-2698．

[22] 王春凈，夏成寶，葉達飛. 3D打印技術：如何顛覆傳統制造業[J]. 機械制造, 2014, 52(3): 88-89.
