編者按

譚久彬院士曾言：沒有超精密測量，就不會有高質量的高端裝備。作為國民經濟的基礎性和支柱產業，機械制造業要走上高質量發展道路也離不開精密測量手段。近日，金屬加工記者獲悉，國內專精特新“小巨人”企業中圖儀器研發的激光跟蹤儀填補了國內工業大尺寸測量領域空白。該公司歷經數年潛心研發的具有自主知識產權、達到國際先進水平的GTS激光跟蹤儀，將為航空航天、能源重裝、船舶重工、汽車制造、軌道交通等大型工業行業提供有力地測量技術支撐。

激光跟蹤儀：工業測量皇冠上的明珠

激光跟蹤儀被譽為工業測量皇冠上的明珠，可對百米空間內目標的三維坐標進行精密跟蹤測量。激光跟蹤測量系統（Laser Tracker System）是工業測量系統中一種高精度的大尺寸測量?jī)x器。它集合了激光干涉測距技術、光電探測技術、精密機械技術、計算機及控制技術、現代數值計算理論等各種先進技術，對空間運動目標進行跟蹤并實時測量目標的空間三維坐標。它具有高精度、高效率、實時跟蹤測量、安裝快捷、操作簡便等特點，適合于大尺寸工件配裝測量。

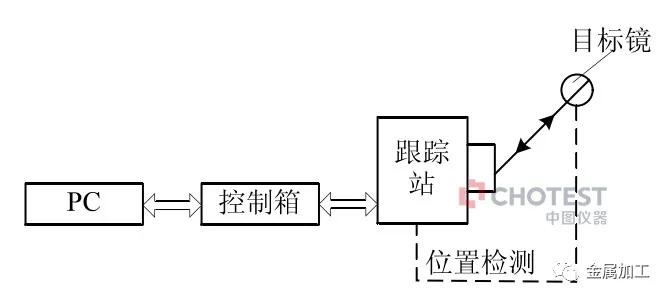

激光跟蹤測量系統基本都是由激光跟蹤頭（跟蹤儀）、控制器、用戶計算機、反射器（靶鏡）及測量附件等組成。

激光跟蹤測量系統的工作基本原理是在目標點上安置一個反射器，跟蹤頭發出的激光射到反射器上，又返回到跟蹤頭，當目標移動時，跟蹤頭調整光束方向來對準目標。同時，返回光束為檢測系統所接收，用來測算目標的空間位置。簡單的說，激光跟蹤測量系統所要解決的問題是靜態或動態地跟蹤一個在空間中運動的點，同時確定目標點的空間坐標。

激光跟蹤儀在汽車、航空航天和通用制造領域工裝設置、檢測和機床控制與校準應用中得到普遍認可，其中以Leica居多，擁有全球1600多臺的裝機量。激光測量技術如今已開始廣泛應用。

目前我國高端幾何量?jī)x器領域主要由蔡司、海克斯康、三豐、ZYGO、基恩士等國際著名品牌占領。中圖儀器秉承工匠精神，以“替代進口”為己任，研制的閃測儀、激光跟蹤儀、激光干涉儀、光學3D表面輪廓儀、測長機等多款精密測量?jī)x器逐步達到進口儀器性能水平，以較低成本較高性能服務于我國計量質量檢測機構、汽車、航空航天、機械制造、半導體加工、3C電子等行業領域，市場占有率節節攀升。

2

中圖儀器：從納米到百米的幾何量測量硬科技

高端精密儀器是典型的高技術和高智力密集的行業，研發周期很長，需要持續不斷的技術沉淀積累和智力投入，才能達到預期的技術效果和長期的經營效益。多年以來，中圖儀器持續大額投入研發與技術創新，年均研發支出占營業收入20%以上，逐漸形成了覆蓋“從納米到百米”的產業布局。

在納米顯微測量領域，基于白光干涉、微納米運動設計、顯微三維形貌重建等技術積累，中圖儀器推出了具有自主知識產權的白光干涉3D形貌精密測量?jī)x器，廣泛應用于半導體、3C電子、高?？蒲械刃袠I(yè)領域，打破國外產品壟斷。

微納米尺寸高端儀器之一：SuperView W1光學3D表面輪廓儀

在常規尺寸精密測量領域，基于精密測量傳感器、精密光柵導軌測控技術，中圖儀器通過構建傳統影像儀運動平臺和大行程拼接技術，充分發揮閃測和影像的雙重優勢，推出的閃測儀等相比傳統影像測量設備提升數十倍的測量效率。此外，對標德國先進技術，推出光學掃描成像測量機，應用于PCB、平板領域的超高速精密檢測設備。

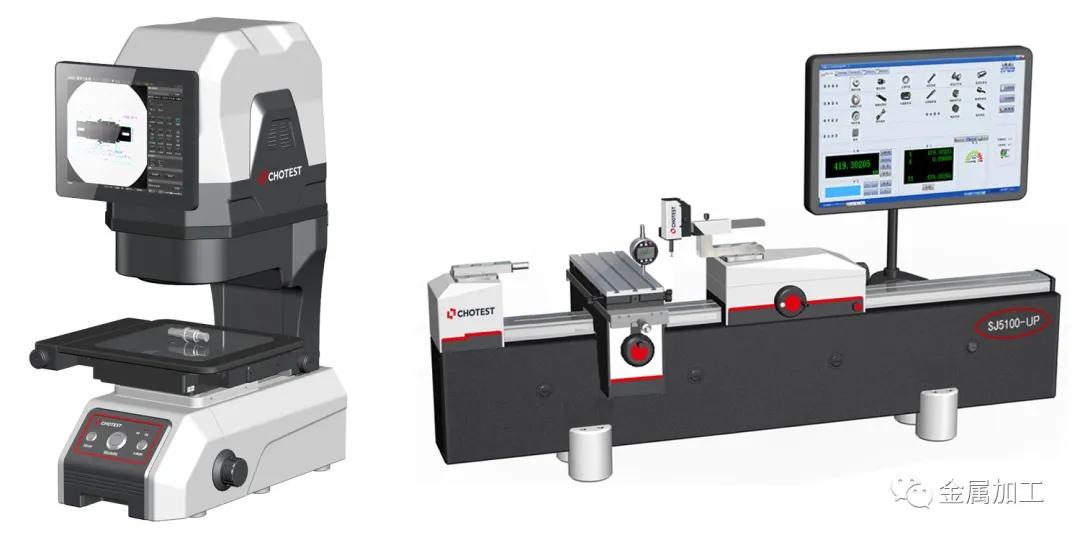

常規尺寸高性能儀器代表：VX3000系列閃測儀&SJ5100系列光柵測長機

在百米大尺寸精密測量領域，基于多年來在激光干涉測量、精密測量傳感等技術領域形成的獨特的研發設計與制造優勢，中圖儀器推出的激光跟蹤儀已進入商業化市場，打破了歐美品牌的市場和技術壟斷，提升了我國在大尺度空間精密測量領域的實力。

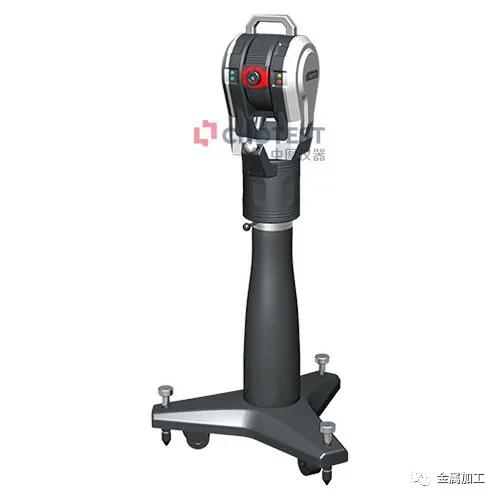

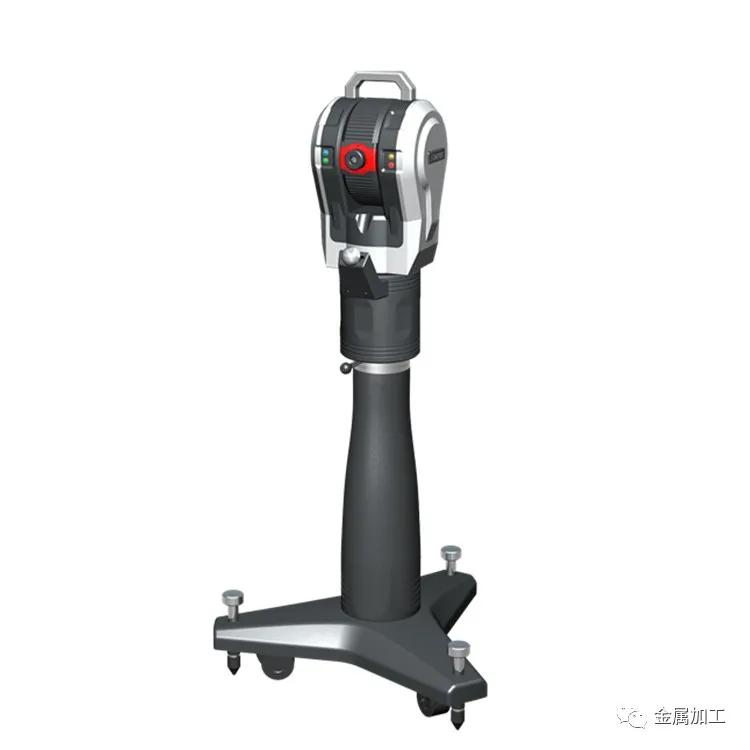

大尺寸高端儀器之一：GTS激光跟蹤儀

3

中圖儀器：國內專精特新“小巨人”企業

中圖儀器2005年成立，該公司自成立以來，逐步聚集了來自清華、西安交大、哈工大等高校畢業生帶頭的工程師隊伍，培養了一批勤奮敬業的能工巧匠和儀器銷售服務人才。

中圖儀器重點發展高端精密、超精密幾何量檢測儀器，提供一維、二維、三維的尺寸測量產品。該公司在精密輪廓掃描技術、精密測量傳感器、激光干涉測量、微納米運動設計、顯微三維形貌重建、大尺寸三維空間測量、智能機器視覺測量、精密光柵導軌測控等眾多技術領域形成了獨特的研發設計、制造優勢，已具備從納米到百米為用戶提供專業的精密測量?jī)x器和測量解決方案的能力，大部分產品達到國際先進水平。

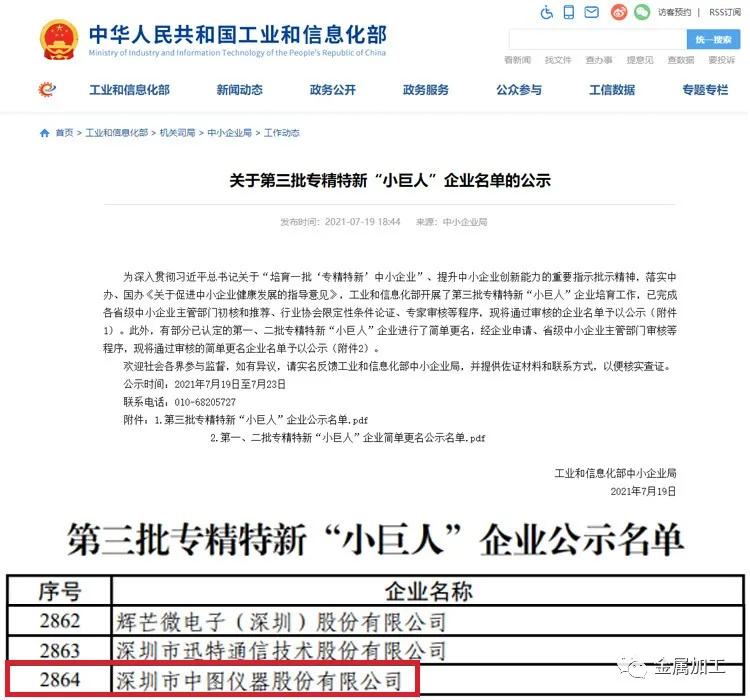

金屬加工記者從工業和信息化部網站公布的第三批專精特新“小巨人”企業名單中看到了深圳市中圖儀器股份有限公司。根據工信部《關于促進中小企業“專精特新”發展的指導意見》， “專精特新”即“專業化、精細化、特色化、新穎化”。而專精特新“小巨人”企業是專精特新中小企業中的佼佼者，是專注于細分市場、創新能力強、市場占有率高、掌握關鍵核心技術、質量效益優的排頭兵企業。中圖儀器能獲得這一殊榮，在于它16年來在幾何量?jī)x行業的默默耕耘，而這無疑也是對該公司多年努力的一份回報！
